18.15. Тормозная педаль

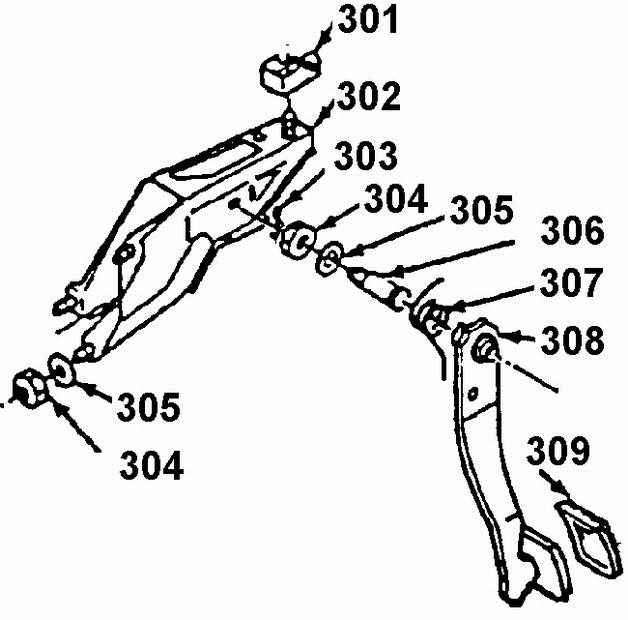

Подвеска тормозной педали

301. КРОНШТЕЙН
302. КРОНШТЕЙН ПОДВЕСКИ ПЕДАЛИ
303. ПРУЖИННЫЙ ФИКСАТОР
304. ГАЙКА
305. ШАЙБА
306. ОСЬ
307. ВОЗВРАТНАЯ ПРУЖИНА
308. ПЕДАЛЬ
309. НАКЛАДКА ПЕДАЛИ

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выключатель стоп-сигнал.
2. Возвратную пружину 307.
3. Вилку и палец толкателя.
4. Пружинный фиксатор 303 из оси 306 педали.
5. Гайку 304 и шайбу 305. Вынуть ось 306 влево.
6. Тормозную педаль 308. Заметить расположение возвратной пружины.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Накладку 309 на новую педаль.
2. Тормозную педаль 308. Установить возвратную пружину в первоначальное положение.
3. Ось 306 педали. Вставить с левой стороны. Перед монтажом смазать ось.
4. Гайку 304 и шайбу 305 на ось 306. Затянуть гайку 304 моментом 18 Нм.
5. Вилку толкателя, вставить палец.
6. Пружинный фиксатор 303 на ось 306.
7. Выключатель стоп-сигнала.
