18.39. Электромагнитные клапаны модуляторов

Снять или отсоединить

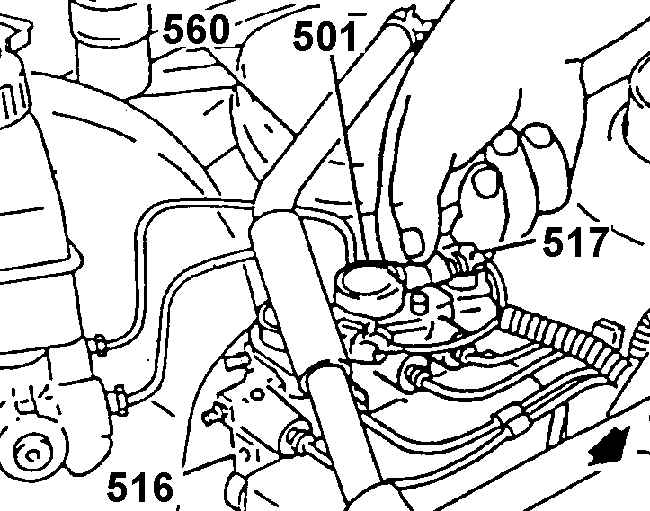

Отсоединение разъема электропроводки ЭМК модулятора

501. ЭМК МОДУЛЯТОРА
516. БЛОК МОДУЛЯТОРОВ В СБОРЕ С ЭЛЕКТРОДВИГАТЕЛЯМИ
517. РАЗЪЕМ ЭЛЕКТРИЧЕСКОЙ ПРОВОДКИ ЭМК
560. ШЛАНГ РАСШИРИТЕЛЬНОГО БАЧКА

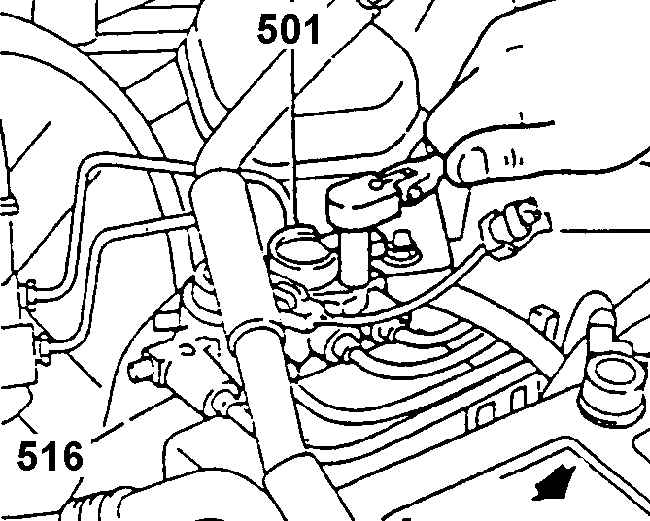

Демонтаж ЭМК модулятора

501. ЭМК МОДУЛЯТОРА
516. БЛОК МОДУЛЯТОРОВ В СБОРЕ С ЭЛЕКТРОДВИГАТЕЛЯМИ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отрицательный провод аккумуляторной батареи.
2. Отсоединить разъем ЭМК, рис. Отсоединение разъема электропроводки ЭМК модулятора.
3. Отвернуть два болта с головками типа Тогх (с внутренним шестигранником) и вынуть ЭМК из блока модуляторов, рис. Демонтаж ЭМК модулятора.
Предупреждение

Убедиться в наличии уплотнения на ЭМК после его демонтажа. Если уплотнение на ЭМК отсутствует, следует проверить гнездо в корпусе блока модуляторов. Не пытаться разбирать ЭМК. ЭМК подлежит замене целиком. Смазать уплотнение на ЭМК чистой тормозной жидкостью.



Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. ЭМК в гнездо блока модуляторов.
1а. Проверить правильное положение кромки уплотнения перед установкой ЭМК в гнездо.
1б. Установить ЭМК в блок модуляторов так, чтобы электрический разъем был обращен в ту же сторону, что и до демонтажа.
1в. Нажать усилием руки на ЭМК, чтобы плотно посадить его фланец на блок модуляторов.
2. Ввернуть два болта с головками типа Тогх и закрепить ЭМК. Затянуть болты с головками типа Тогх моментом 4,5 Нм.
3. Электрический разъем ЭМК.
4. Отрицательный провод аккумуляторной батареи.
5. Удалить воздух из тормозного гидропривода.
