18.26. Щиток

Снять или отсоединить

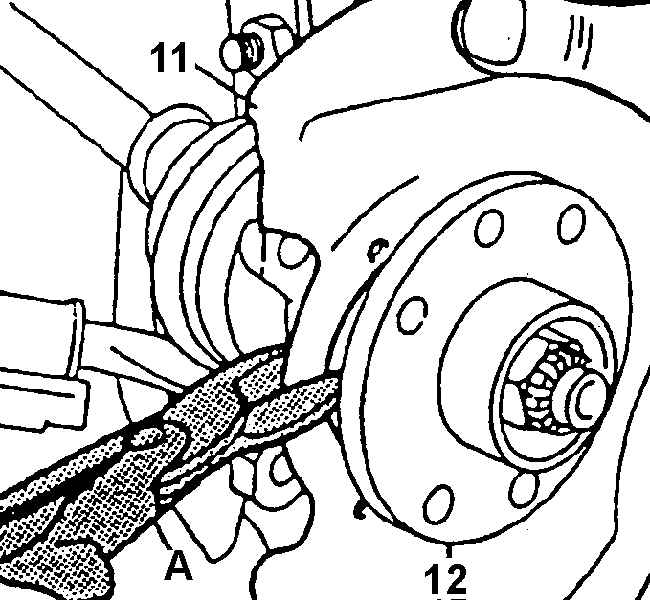

Демонтаж щитка

А. НОЖНИЦЫ

11. ЩИТОК
12. СТУПИЦА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тормозной суппорт.

2. Стопорный винт 17 и диск 13.

3. Винты 18 крепления щитка через отверстия в ступице.

4. Развернуть щиток 11 так, чтобы можно было разрезать ножницами узкую перемычку вокруг отверстия.

5. Вывести щиток через фланец ступицы.

Установить или присоединить

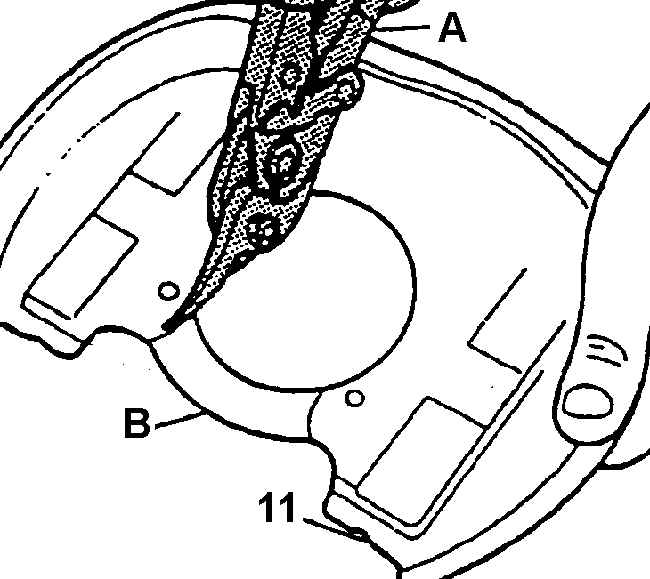

Подготовка нового щитка для монтажа

А. НОЖНИЦЫ
В. ПЕРЕМЫЧКА ВОКРУГ ОТВЕРСТИЯ ЩИТКА

11. НОВЫЙ ЩИТОК

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед монтажом нового щитка прорезать узкую перемычку вокруг отверстия. Снять заусенцы и закрасить разрез.

2. Продеть щиток разрезом через фланец ступицы и закрепить винтами к кронштейну стойки передней подвески.

3. Диск 13 и стопорный винт 17.

4. Тормозной суппорт.
