18.25. Суппорт

Снять или отсоединить

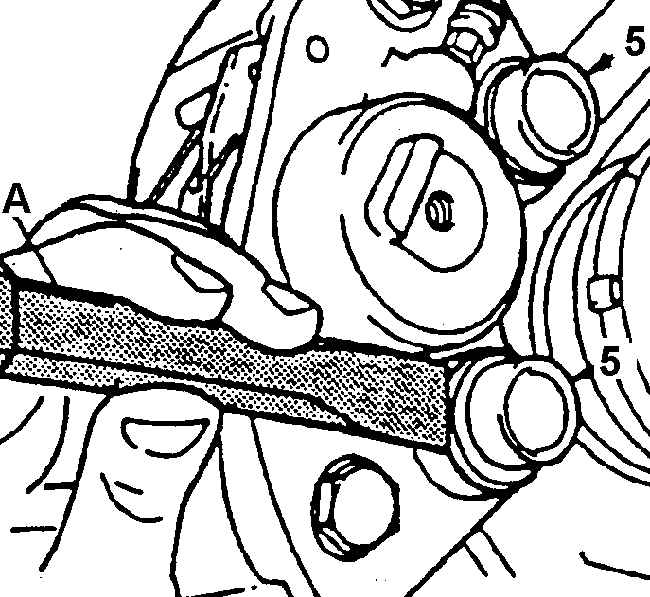

Демонтаж защитных колпачков

А. ЗУБИЛО

5. ЗАЩИТНЫЙ КОЛПАЧОК ГОЛОВКИ БОЛТА

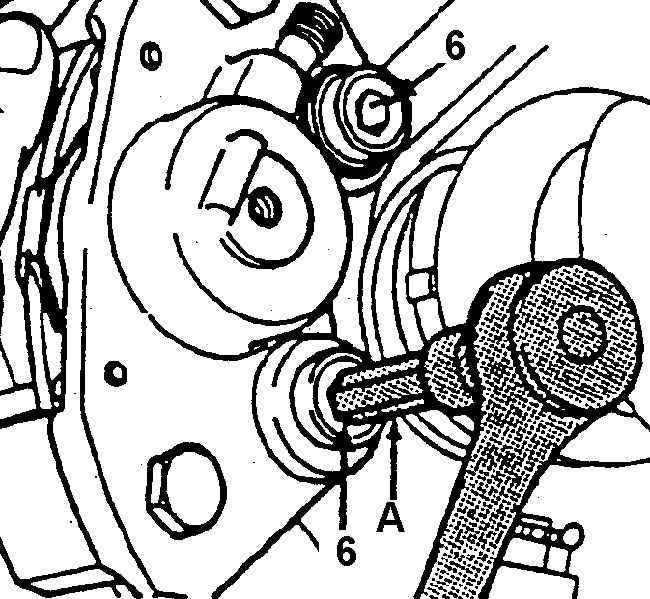

Демонтаж крепежных болтов

А. ШЕСТИГРАННЫЙ КЛЮЧ

6. КРЕПЕЖНЫЕ БОЛТЫ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Слить две трети тормозной жидкости из бачка.
2. Поднять автомобиль.
3. Пометить положение передних колес относительно ступиц и снять передние колеса.
4. Утопить поршень 9 в цилиндр тормозного суппорта и обеспечить зазоры между накладками колодок 2, 3 и тормозным диском 13.
5. Болт крепления штуцера тормозного шланга, только в случае необходимости демонтажа с автомобиля скобы для разборки и ремонта. Заглушить отверстие в суппорте и шланг во избежание потерь тормозной жидкости и попадания в систему грязи.
6. Ослабить легкими ударами молотка по зубилу посадку защитных колпачков 5 и снять колпачки с помощью отвертки.
7. Вывернуть крепежные болты 6 и снять суппорт. Если суппорт демонтируется для техобслуживания и ремонта других деталей, подвесить суппорт на проволочный крюк, закрепив его на телескопической стойке передней подвески. Болты крепления скобы на стойке подвески имеют специальное покрытие. Пройти метчиком М 12х1,5 резьбовые отверстия в кронштейне стойки подвески. Перед установкой смазать тонким слоем фиксирующего состава новые болты, не имеющие специального покрытия.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Суппорт на кронштейн телескопической стойки подвески, ввернуть крепежные болты 6. Затянуть крепежные болты моментом 95 Нм.
2. Штуцер тормозного шланга к суппорту. Затянуть полый болт крепления наконечни ка шланга моментом 25 Нм.
3. Защитные колпачки 5 головок болтов с помощью приспособления КМ-404А.
Предупреждение

Использовать только новые колпачки. Колпачки должны ровно сесть на свои места.


4. Колеса, соблюдая первоначальное положение и ориентируясь по сделанным меткам.
5. Опустить автомобиль.
6. Долить в бачок свежую тормозную жидкость и довести ее уровень до нормы. Удалить воздух из цилиндра суппорта, если тормозной шланг был отсоединен. Повторно проверить уровень тормозной жидкости в бачке.
7. Несколько раз нажать на тормозную педаль для сведения колодок и установления нормальных зазоров между колодками и диском.
Предупреждение

Запрещено трогание автомобиля, пока тормозная педаль не стала "жесткой".
