18.44. Датчик угловой скорости заднего колеса

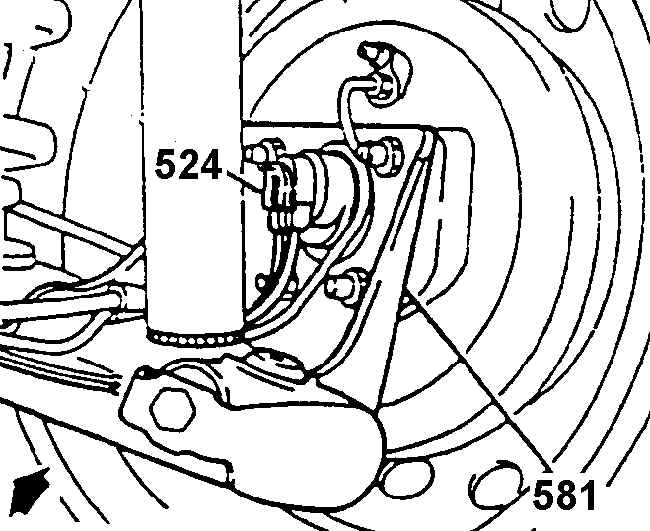

Электрический разъем ДУС заднего колеса

524. ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ ДУС ЗАДНЕГО КОЛЕСА
581. КУЛАК ЗАДНЕЙ ПОДВЕСКИ

ДУС заднего колеса встроен в ступицу. При отказе ДУС замене подлежит вся ступица в сборе.

Снять или отсоединить

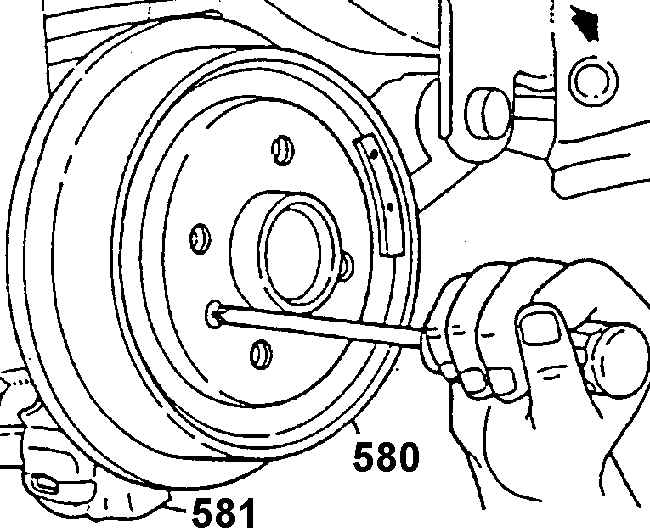

Демонтаж тормозного барабана

580. ТОРМОЗНОЙ БАРАБАН
581. КУЛАК ЗАДНЕЙ ПОДВЕСКИ

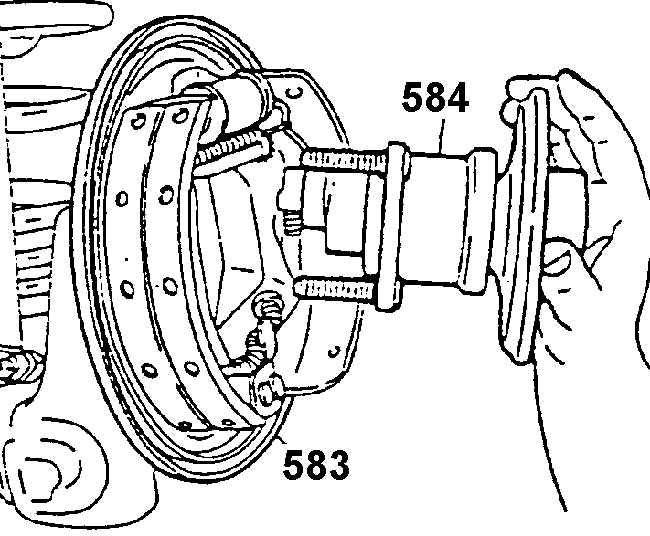

Демонтаж ступицы заднего колеса

583. ОПОРНЫЙ ТОРМОЗНОЙ ЩИТ
584. СТУПИЦА ЗАДНЕГО КОЛЕСА В СБОРЕ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отрицательный провод аккумуляторной батареи.
2. Поднять и должным образом закрепить автомобиль.
3. Электрический разъем ДУС заднего колеса, рис. Электрический разъем ДУС заднего колеса.
4. Вывернуть четыре болта и снять заднее колесо.
5. Вывернуть один винт и снять тормозной барабан, рис. Демонтаж тормозного барабана. Во избежание повреждения тормозного трубопровода привязать опорный тормозной щит.
6. Отвернуть четыре гайки и снять ступицу в сборе с кулака задней подвески, рис. Демонтаж ступицы заднего колеса.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ступицу на опорный тормозной щит. Завернуть четыре гайки. Затянуть гайки крепления ступицы заднего колеса моментом 80 Нм.
2. Электрический разъем ДУС заднего колеса.
3. Тормозной барабан, ввернуть один винт.
4. Заднее колесо, ввернуть четыре болта.
5. Опустить автомобиль.
6. Отрицательный провод аккумуляторной батареи.
