18.43. Гибкая проводка ДУС переднего колеса

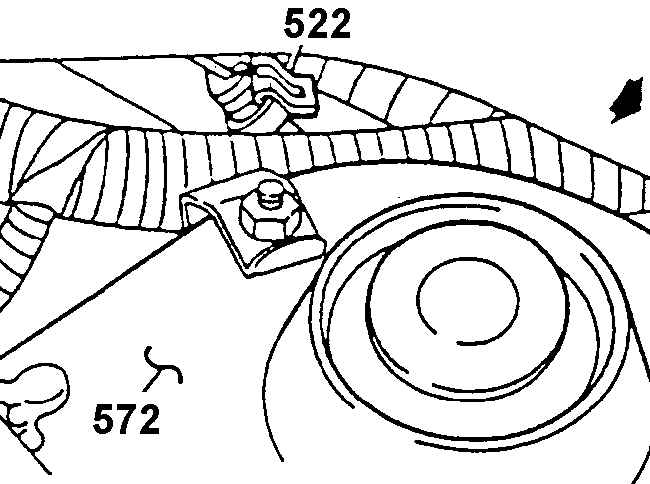

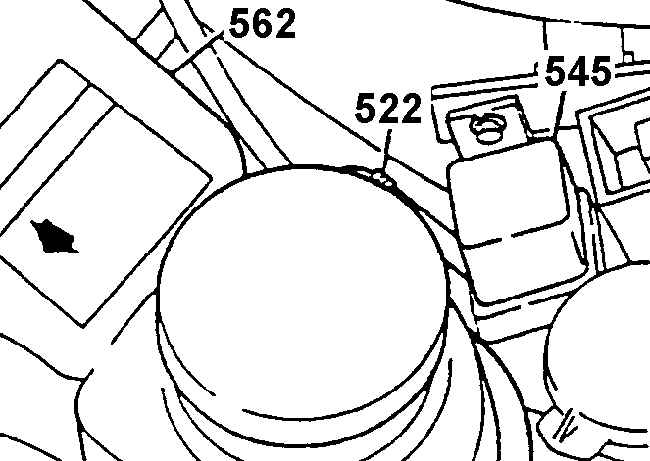

Расположение электрических разъемов гибкой проводки ДУС передних колес

522. ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ ГИБКОЙ ПРОВОДКИ ДУС ПЕРЕДНЕГО КОЛЕСА
545. РЕЛЕ АБС
562. РАСШИРИТЕЛЬНЫЙ БАЧОК
572. ПРАВАЯ ОПОРА ПРУЖИННОЙ СТОЙКИ ПОДВЕСКИ

Разъем проводки левого ДУС расположен под реле АБС. Разъем проводки правого ДУС находится за опорой пружинной стойки передней подвески.

Снять или отсоединить

Отсоединение электрического разъема ДУС переднего колеса

521. ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ ДУС ПЕРЕДНЕГО КОЛЕСА
523. ДУС ПЕРЕДНЕГО КОЛЕСА
571. ПОВОРОТНЫЙ КУЛАК СТОЙКИ ПОДВЕСКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отрицательный провод аккумуляторной батареи.

2. Электрический разъем гибкой проводки ДУС переднего колеса.

3. Поднять и должным образом закрепить автомобиль.

4. Электрический разъем ДУС переднего колеса, рис. Отсоединение электрического разъема ДУС переднего колеса.

5. Резиновую втулку гибкой проводки и вытянуть проводку через отверстие кузова.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Гибкую проводку ДУС переднего колеса. Продеть проводку через отверстие кузова и закрепить резиновую втулку.

2. Электрический разъем ДУС.

3. Опустить автомобиль.

4. Электрический разъем гибкой проводки ДУС.

5. Отрицательный провод аккумуляторной батареи.
