14.20. Замена подшипников ступицы заднего колеса

1. Поднимите автомобиль в горизонтальном положении и закрепите его на опорах. Отверните болты и снимите заднее колесо.

2. Отверните регулировочную гайку на рычаге привода стояночного тормоза. Предварительно сожмите резиновый защитный колпачок и поднимите его вверх по рычагу.

3. Отсоедините устройство автоматической регулировки зазоров тормозных колодок.

4. Осторожно поднимите колпачок со ступицы колеса.

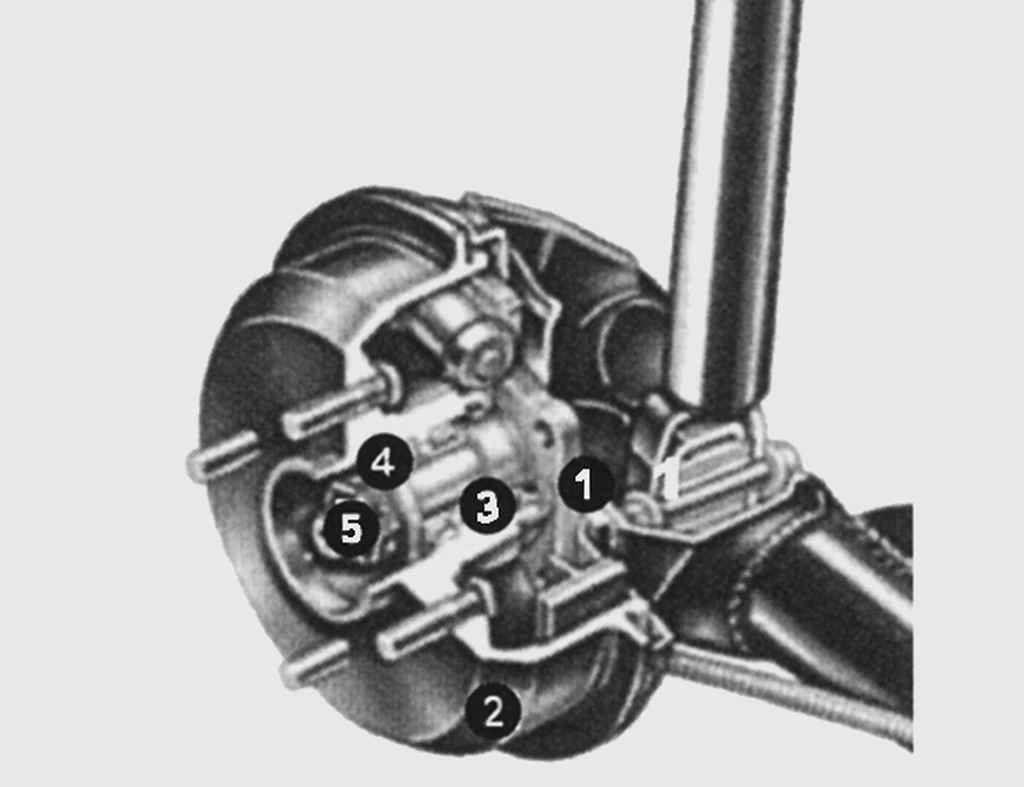

Рис. 13.21. Ступицы заднего колеса: 1 – нижнее крепление амортизаторной стойки; 2 – тормозной барабан; 3 – внутреннее кольцо подшипника; 4 – наружное кольцо подшипника; 5 – гайка

5. Отверните гайку крепления ступицы колеса, при этом держите ключ в горизонтальном положении, и снимите ступицу вместе с тормозным барабаном (рис. 13.21).

6. Большой отверткой снимите сальник с внутренней стороны ступицы (при установке используйте новый сальник).

7. Молотком и подходящим пробойником снимите со ступицы колеса вращающееся наружное кольцо подшипника.

8. Двумя отвертками снимите внутренний подшипник с оси ступицы.

9. Почистите ступицу колеса и осторожно установите новые внутренние кольца подшипников до упора в буртик ступицы. При установке не перекосите кольца подшипников.

10. Заполните новые подшипники литиевой смазкой (например, LM-320). Почистите сальник, до половины заполните его новой смазкой.

11. Осторожно насадите стержнем новый сальник до упора в ступицу. Рабочая кромка сальника должна располагаться со стороны подшипника. Одновременно смажьте уплотнительную кромку литиевой смазкой.

12. Установите внутренний подшипник в кольцо подшипника и вместе со ступицей наденьте на ось ступицы. При необходимости через деревянную или резиновую подкладку легкими ударами молотка забейте ступицу на место.

13. Установите наружный подшипник на ось ступицы и закрепите его во внутреннем кольце подшипника.

14. Затяните новую гайку ступицы моментом 250–290 Н·м. Подшипники ступицы колеса не регулируются, они выполнены с такими малыми допусками, что при затяжке гайки ступицы автоматически устанавливается требуемый зазор подшипника ступицы колеса.

15. Установите колпачок на ступицу колеса.

16. Нажимайте (но не до пола кузова) на педаль тормоза до тех пор, пока не появится предварительное давление в тормозной системе.

17. Отрегулируйте стояночный тормоз.
