14.3. Задняя подвеска

Комбинированная балка с поперечными рычагами.

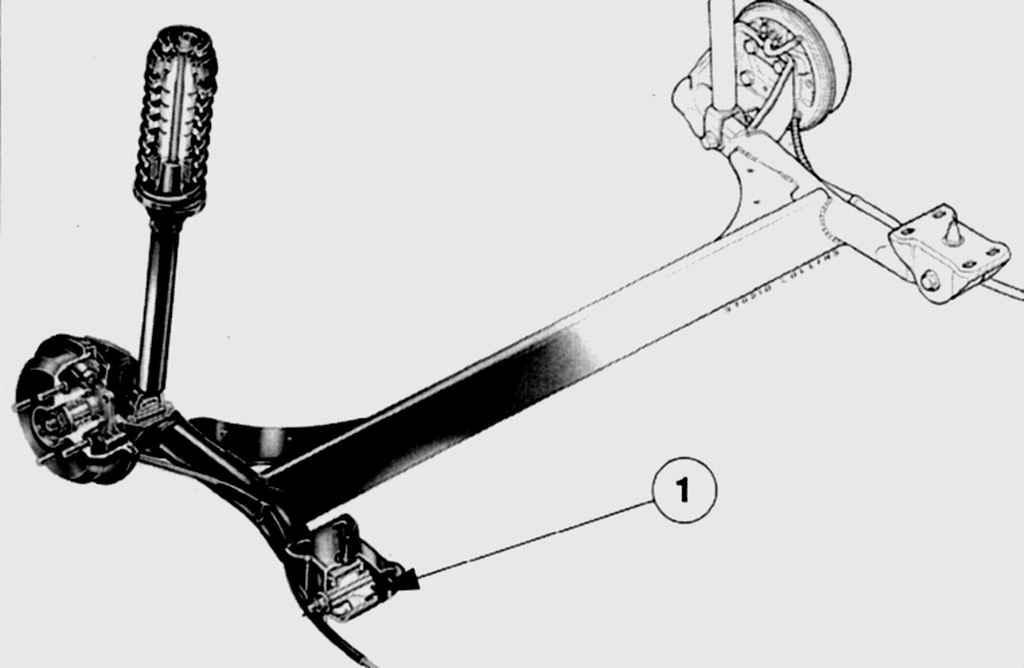

Комбинированная балка задней подвески с поперечными рычагами
Рис. 13.6. Комбинированная балка задней подвески с поперечными рычагами: 1 – шарнир задней балки, регулирующий колею колес


Балка изготовлена в форме V-образного швеллера c приваренными продольными рычагами подвески с геометрией, регулирующей колею задних колес (рис. 13.6). Передние проушины продольных рычагов подвески шарнирно закреплены в упорных блоках. Упорные блоки закреплены на днище кузова. Для «эластичного» перемещения балки проушины продольных рычагов подвески фиксируются направляющим пальцем и втулкой.
Амортизаторные стойки.
Телескопические амортизаторы с витыми цилиндрическими пружинами расположены рядом с колесами и закреплены на продольных рычагах подвески. Верхние части амортизаторных стоек крепятся в куполах кузова автомобиля.

        ПРЕДУПРЕЖДЕНИЕ
Работы, которые можно выполнять самостоятельно, на элементах подвески и рулевого управления
При выполнении работ на подвеске и рулевом управлении необходимы опыт и специальные инструменты, а также оптические или электронные измерительные приборы. В противном случае поручите выполнить эти работы мастерам сервисного центра. Неправильно выполненные ремонтные работы ставят под угрозу не только вашу жизнь, но и жизни других участников дорожного движения. Категорически запрещается проводить сварочные и рихтовочные работы на деталях подвески и рулевого управления, замените детали новыми или бывшими в употреблении.
После проведения работ на элементах подвески или рулевом управлении необходимо с помощью оптических измерительных приборов проверить и отрегулировать углы установки колес.
