17.10. Проверка исправности функционирования выключателя обогрева стекла двери задка

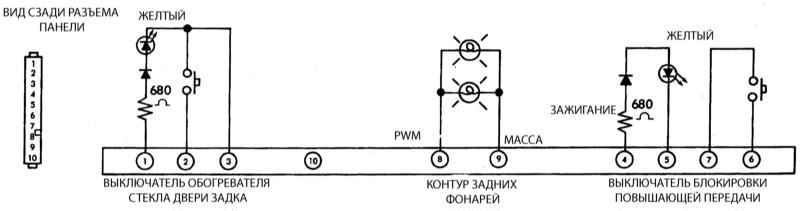

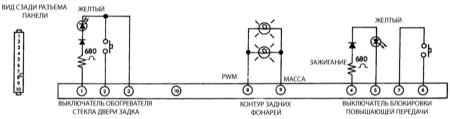

Компоненты выключателя и электрического контура обогревателя стекла двери задка


См. предупреждение в начале Раздела Проверка состояния и замена выключателя зажигания/цилиндра замка.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите облицовки приборной доски и облицовку панели выключателей (Глава Кузов).
  2. Отдайте винты и снимите выключатель обогревателя стекла двери задка с облицовки.
  3. При помощи оборудованного зажимами провода закоротите клемму три на массу, затем вторым проводом обеспечьте подачу на клемму 1 выключателя напряжения в 12 В. Если лампа выключателя не загорается, замените его.
  4. Если лампа выключателя загорается, снимите провода и подсоедините омметр (или пробник с автономным источником питания) между клеммами 2 и 3 выключателя, затем нажмите кнопку последнего. Показания омметра не должны быть меньше 1 Ом. В противном случае замените выключатель.
