17.14. Снятие и установка корпусов головных блок-фар

См. предупреждение в начале Раздела Проверка состояния и замена выключателя зажигания/цилиндра замка.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Снимите декоративную решетку радиатора (Глава Кузов).
  3. Ухватитесь за нижний край корпуса блок-фары и резко потяните его строго назад, отсоединяя от осей нижнего регулятора. Ухватитесь за верхний край корпуса и аналогичным же образом снимите его с осей верхнего регулятора.

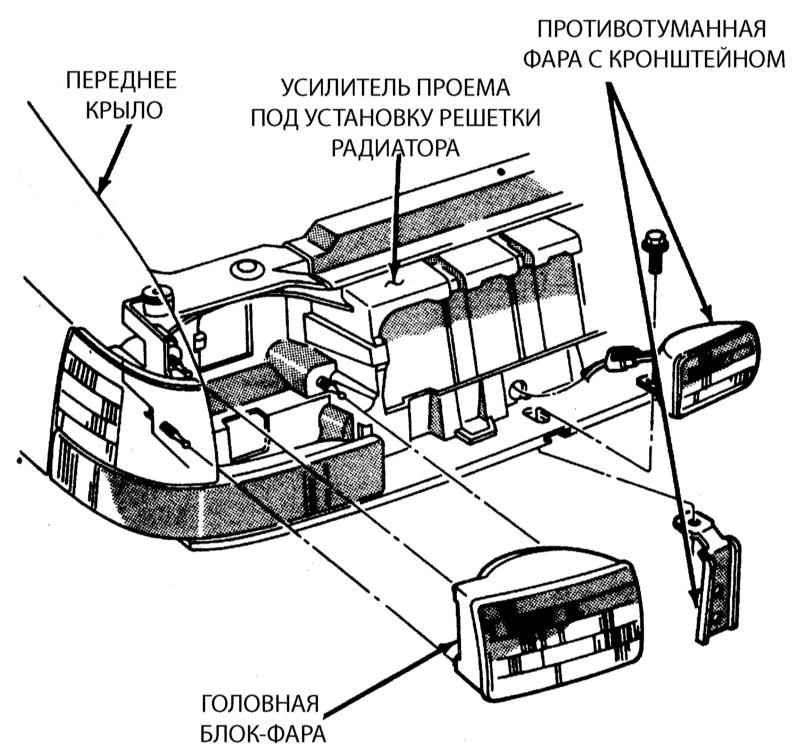

Детали установки корпусов головных блок-фар.

  1. Рассоедините электрический разъем лампы головной фары и снимите сборку корпуса с автомобиля.
  2. Установку производите в обратном порядке.
