17.21. Проверка функционирования и замена клаксона

Перед началом диагностики электрического контура проверьте состояние предохранителя и реле.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Рассоедините электрический разъем рожка клаксона.
  2. Проверьте исправность клаксона, подсоединив две клеммы рожка непосредственно к батарее при помощи оборудованных зажимами проводов.
  3. Если клаксон не гудит, замените рожок.
  4. Рассоедините электрический разъем(ы) и отдайте крепежный болт.

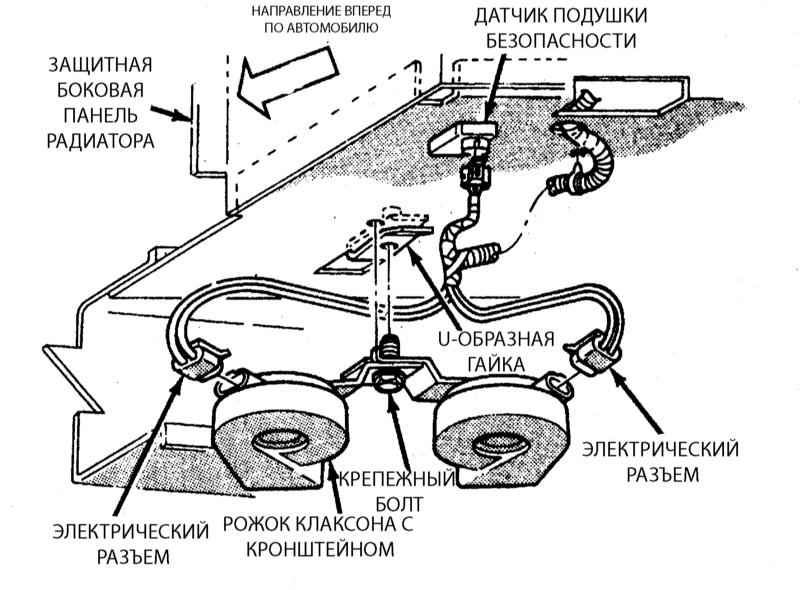

Детали установки рожков клаксона.

  1. Установку производите в обратном порядке.
