17.11. Проверка состояния и ремонт обогревателя стекла двери задка

Обогреватель стекла двери задка представляет собой серию горизонтальных элементов, наклеенных на поверхность стекла с его внутренней стороны.

Мелкие разрывы элементов могут быть устранены без снятия стекла.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Включите зажигание и обогреватель стекла двери задка.
  2. Заземлите отрицательный провод вольтметра на клемму А, положительный подсоедините к клемме В.

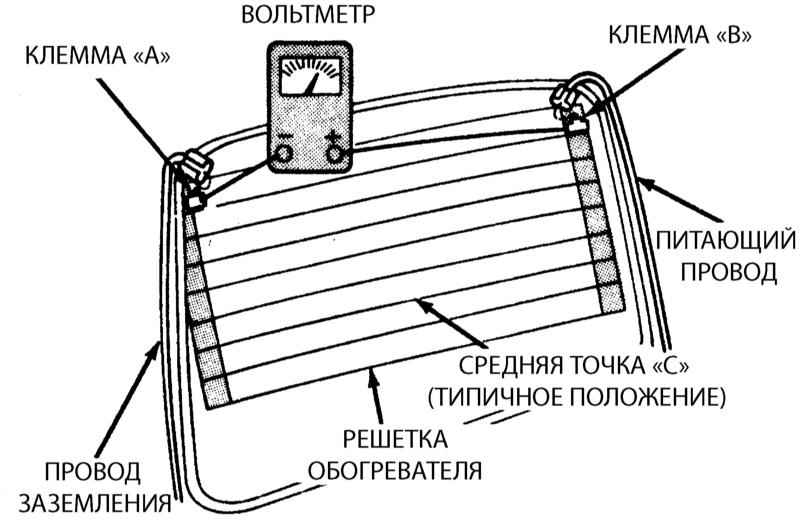

Проверочные точки обогревателя стекла двери задка.

  1. Показания вольтметра должны лежать в пределах между 10 и 15 В. Меньшее значение напряжения говорит о нарушении качества заземления.
  2. Подсоедините отрицательный провод вольтметра к хорошо заземленной точке - показание не должно измениться.
  3. Подсоедините отрицательный провод к клемме А, затем поочередно прикоснитесь щупом положительного провода к средней точке каждой из линий решетки обогревателя.
  4. Показание прибора должно составлять каждый раз около 6 В. Нулевое показание вольтметра свидетельствует о наличии обрыва между средней точкой С и клеммой В.
  5. Показание в 10 - 14 В указывает на наличие обрыва между средней точкой С и клеммой А. Переведите щуп в сторону обрыва; после пересечения последнего показание изменится.

Ремонт

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Для восстановления оборванных элементов решетки рекомендуется пользоваться специальными ремонтными наборами типа MOPAR № 4267922 (или его эквивалента). Набор содержит токопроводный пластиковый эпоксидный компаунд.
  2. Перед началом восстановления элемента выключите обогреватель дайте ему остыть в течение нескольких минут.
  3. Слегка натрите поврежденный участок тонкой жесткой шерстью, затем протрите его спиртом.
  4. Наклейте изоленту с обеих сторон от поврежденного участка параллельно линии элемента.

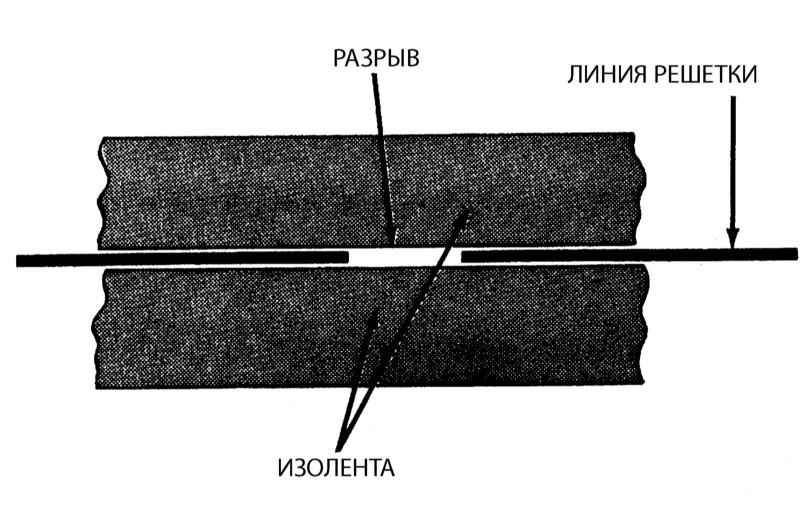

  1. Для восстановления поврежденного участка горизонтального элемента решетки обогревателя наклейте с обеих сторон по полоске изоляционной ленты.
  1. Тщательно замешайте компаунд в соответствии с инструкциями, прилагаемыми к набору.
  2. Нанесите компаунд в просвет между полосами изоленты на поврежденном участке элемента, перекрыв его здоровые края примерно на 20 мм.
  3. Дайте компаунду встать в течение 24 часов, затем можно снять изоленту и опробовать обогреватель.
