17.29. Расположение и назначение реле и предохранителей

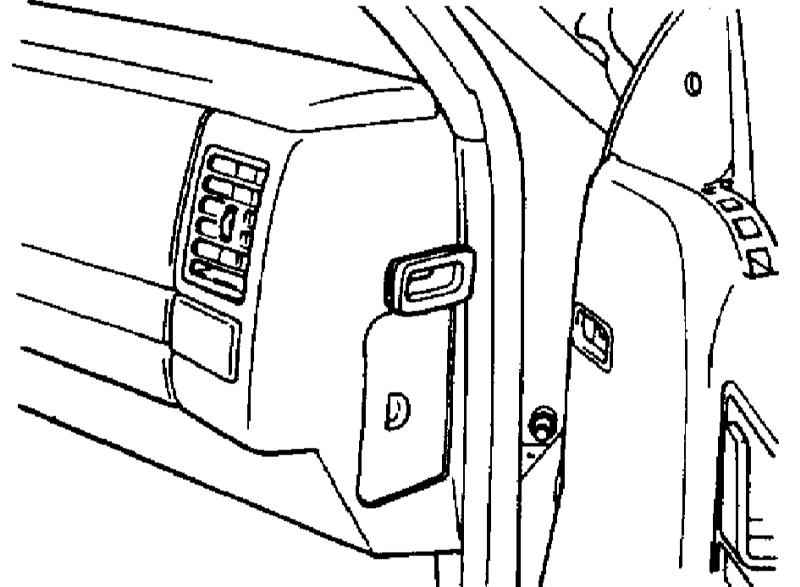

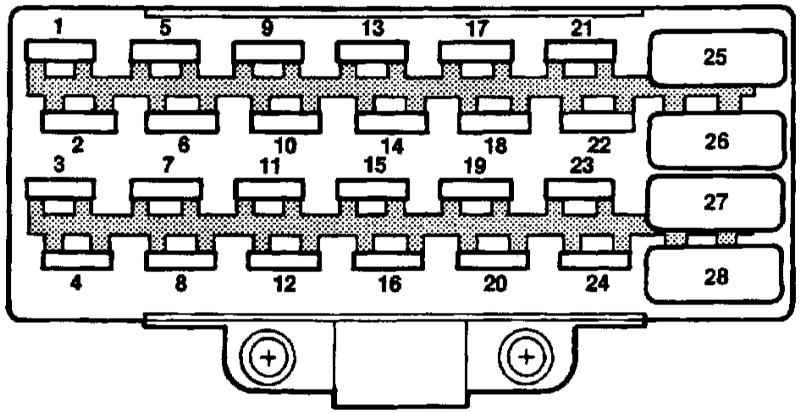

Панель предохранителей может быть расположена на правом торце приборной панели.

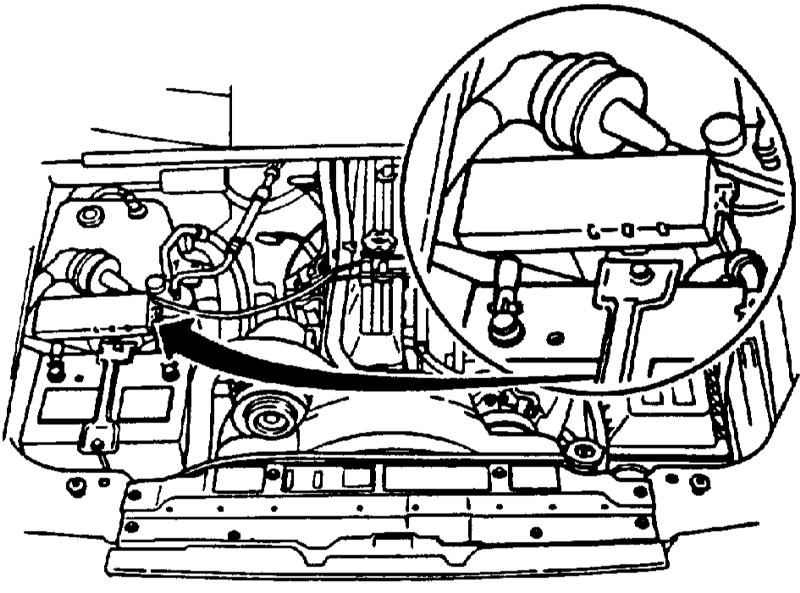

Узел распределения мощности с реле и мощными предохранителями расположен в двигательном отсеке за батареей.

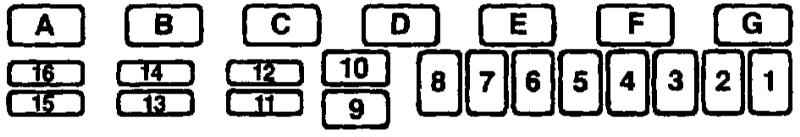

Реле узла распределения питания

A
Реле противотуманных фар
B
Реле топливного насоса
C
Реле насоса ABS
D
Реле кондиционера воздуха
E
Реле автоматической отсечки
F
Реле стартера
G
Системное реле ABS

Предохранители

1
60A
Выход генератора
2
30A
Управление двигателем: топливный насос, подмагничивание генератора, инжекторы, блок управления двигателем, катушка зажигания, блок управления AT, лямбда-зонд
3
40A
Питание коробки предохранителей от батареи
4
60A
Выключатель зажигания (только цепь положения "движение")
5
40A
Выключатель зажигания (цепи положений "запуск" и "движение")
6
30A
Вентилятор отопителя
7
30A
Фары
8
20A
Блок управления ABS
9
60A
Выход генератора
10
40A
Насос ABS
11
15A
Блок управления трансмиссией
12
20A
Диагностика подушек безопасности
13
15A
Компрессор кондиционера воздуха
14
20A
Блок управления двигателем
15
15A
Противотуманные фары, освещение двигательного отсека
16
20A
Отключение зажигания

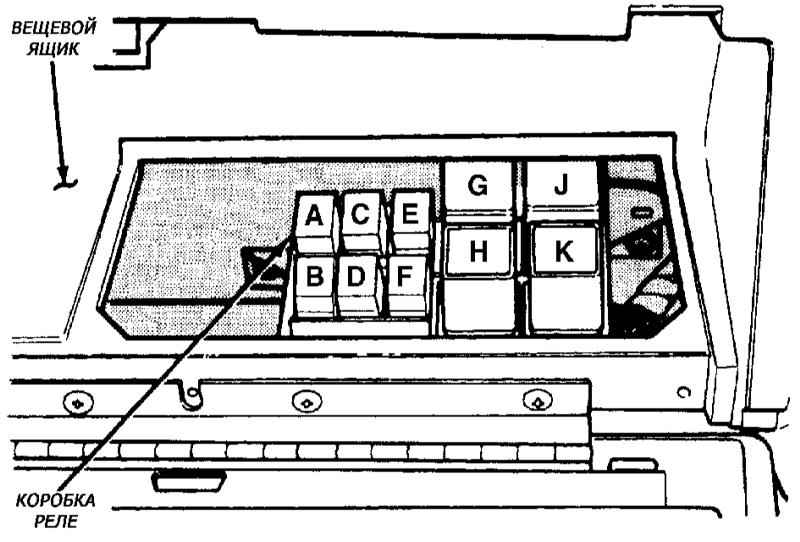

Коробка реле


A
Реле противоугонной сигнализации
B
Реле клаксона
C
Реле запирания замка двери
D
Реле отпирания замка двери
E
F
G
Реле электропривода антенны
H
Реле подогревателя заднего стекла
J
Реле указателя поворотов
K
Реле подсветки входа
