17.12. Замена ламп головных фар

Галогенные лампы головных блок-фар заполнены находящимся под давлением газом и могут лопнуть при оцарапывании или ударе. Надевайте защитные очки и старайтесь обращаться с лампами как можно аккуратнее, держа их только за цоколь. Старайтесь не прикасаться к поверхности колбы лампы голыми пальцами, так как попадание жира с кожи рук ведет к перегреву лампы при работе и преждевременному выходу ее из строя. Случайно прикоснувшись к колбе немедленно протирайте ее поверхность спиртом.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Откройте капот.
  3. Рассоедините электрический разъем на задней части сборки блок-фары. В случае необходимости для обеспечения доступа к разъему снимите сборку корпуса (Раздел Снятие и установка корпусов головных блок-фар).

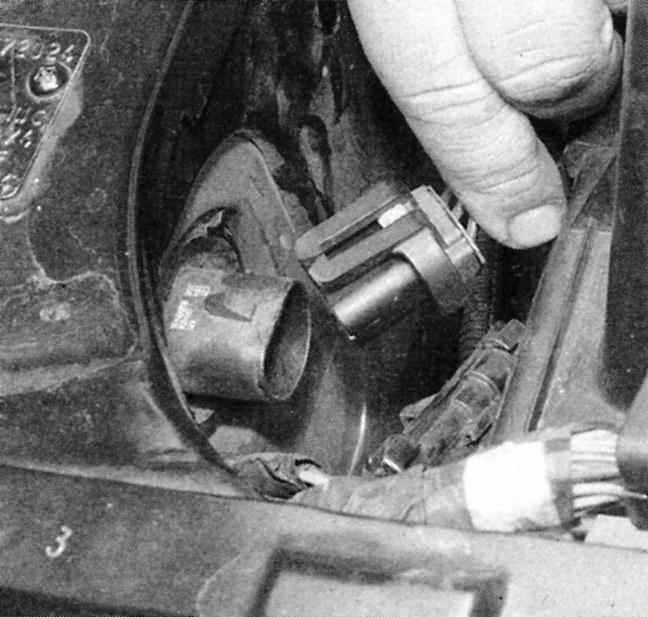

  1. Рассоедините электрический разъем лампы головной фары.

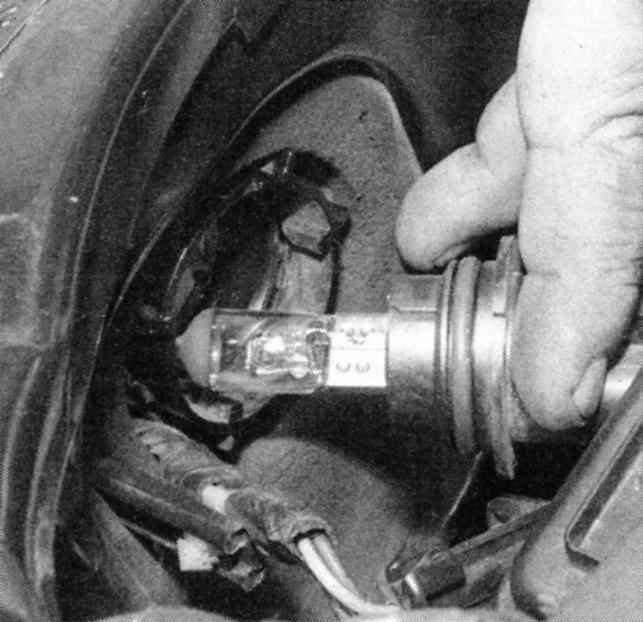

  1. Поверните стопорное кольцо против часовой стрелки и извлеките лампу из корпуса блок-фары
  1. Поверните стопорное кольцо против часовой стрелки и извлеките сборку лампы из корпуса блок-фары.
  1. Вставьте лампу в корпус, зафиксируйте ее стопорным кольцом и подсоедините электрический разъем.
