17.15. Замена ламп

Передние указатели поворота/габаритные огни

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте крепежные винты, снимите корпус указателя поворота, поверните патрон против часовой стрелки и извлеките из него лампу.

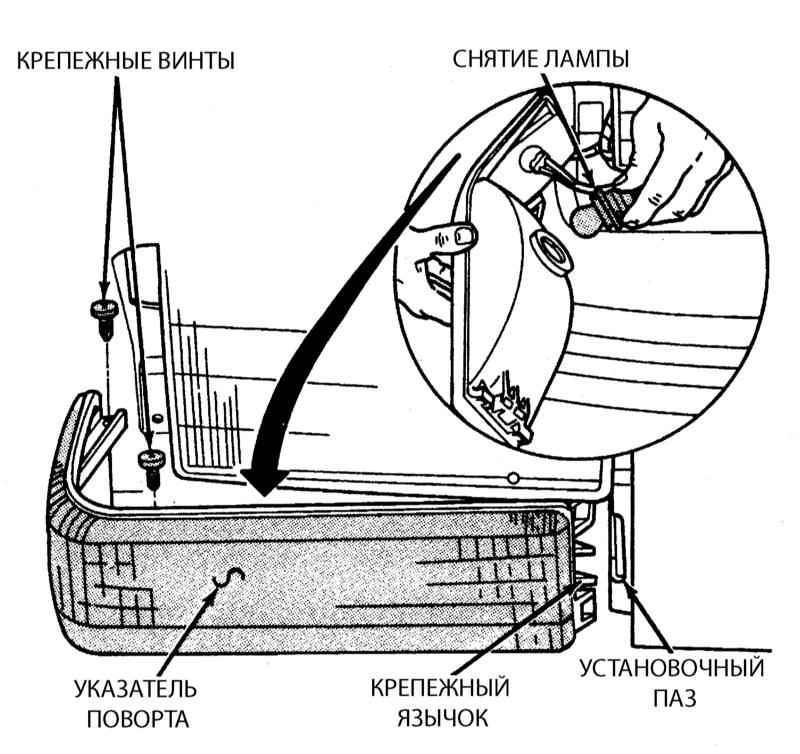

Детали установки лампы указателя поворота.

  1. Отдайте винты и снимите корпус габаритного огня, обеспечив доступ к лампе.

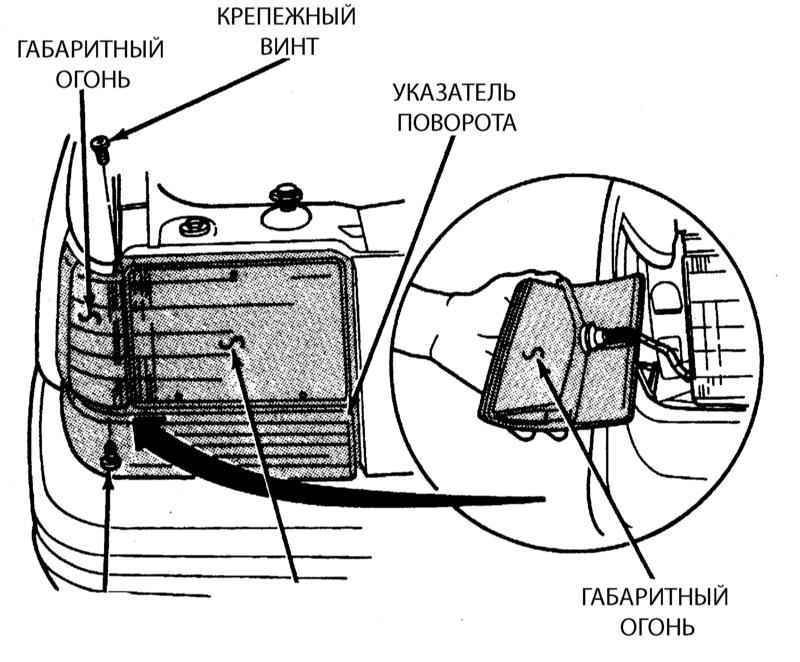

Детали установки лампы габаритного огня.

  1. Установку производите в обратном порядке.

Задние габаритные огни/стоп-сигналы/указатели поворота

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте болты и снимите кожух заднего габаритного огня.

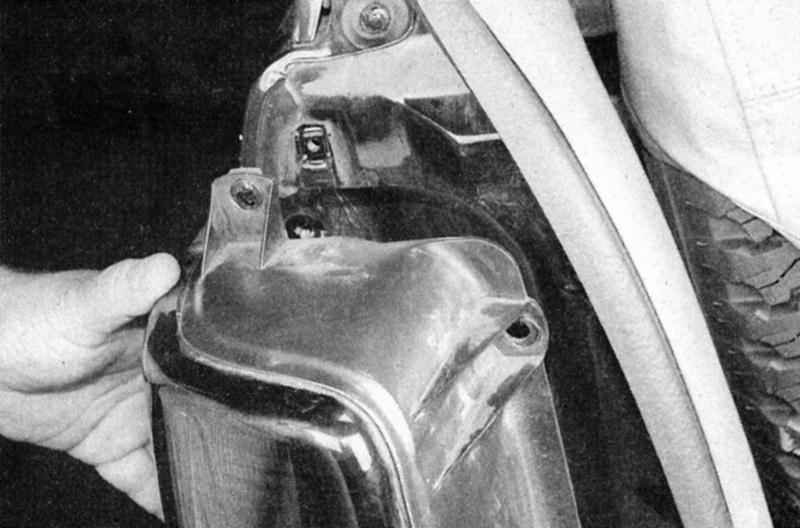

  1. Отдайте болты и снимите корпус заднего габаритного огня, потянув его строго назад.

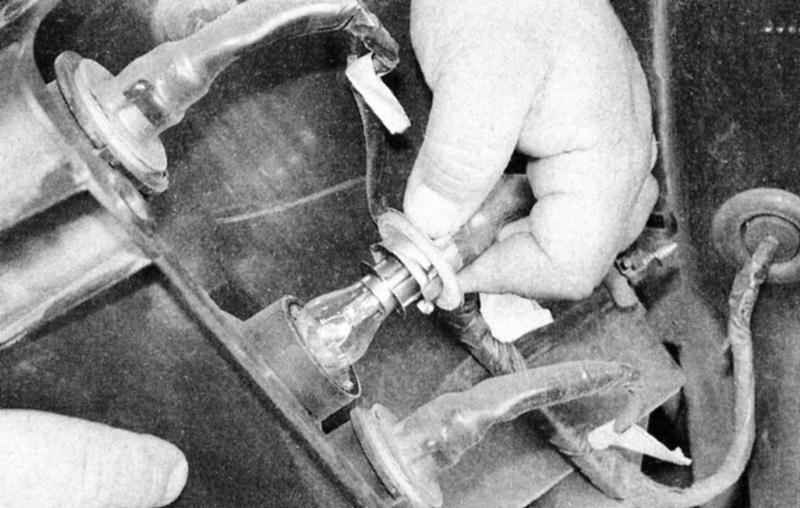

  1. Поверните патрон лампы против часовой стрелки и извлеките его из задней части корпуса. Прижмите внутрь и поверните против часовой стрелки лампы указателя поворота, стоп-сигнала и заднего габаритного огня для извлечения их из своих патронов.
  1. Поверните патрон лампы и извлеките его из сборки фонаря - прижмите лампу внутрь и, повернув, извлеките из патрона.
  1. Установку производите в обратном порядке.

Стоп-сигналы верхнего уровня

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте дверь задка. Отдайте винт и, поддев, снимите крышку корпуса. Извлеките патрон и замените лампу, потянув ее для снятия строго вертикально. На моделях последних лет выпуска снимите крышку, отдайте два болта и извлеките корпус, перевернув его, затем поверните патрон против часовой стрелки, снимите его и извлеките лампу, потянув ее строго вертикально.

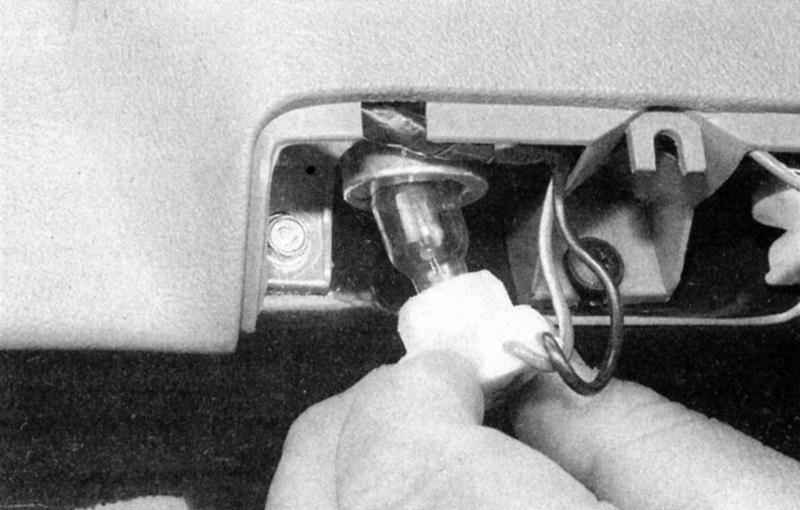

  1. Снимите патрон, затем ухватитесь за лампу и потяните ее из патрона в строго вертикальном направлении.
  1. Установку производите в обратном порядке.

Подсветка комбинации приборов

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Для обеспечения доступа к лампам подсветки комбинации приборов необходимо прежде снять саму комбинацию (см. Раздел Проверка исправности функционирования выключателя обогрева стекла двери задка). Затем лампы могут быть сняты с задней стенки комбинации и заменены.
  2. Для извлечения лампы поверните ее против часовой стрелки.
  3. Установку производите в обратном порядке.

Подсветка номерного знака

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте винты и снимите кронштейн пластины номерного знака, затем извлеките лампы из патрона под кронштейном.

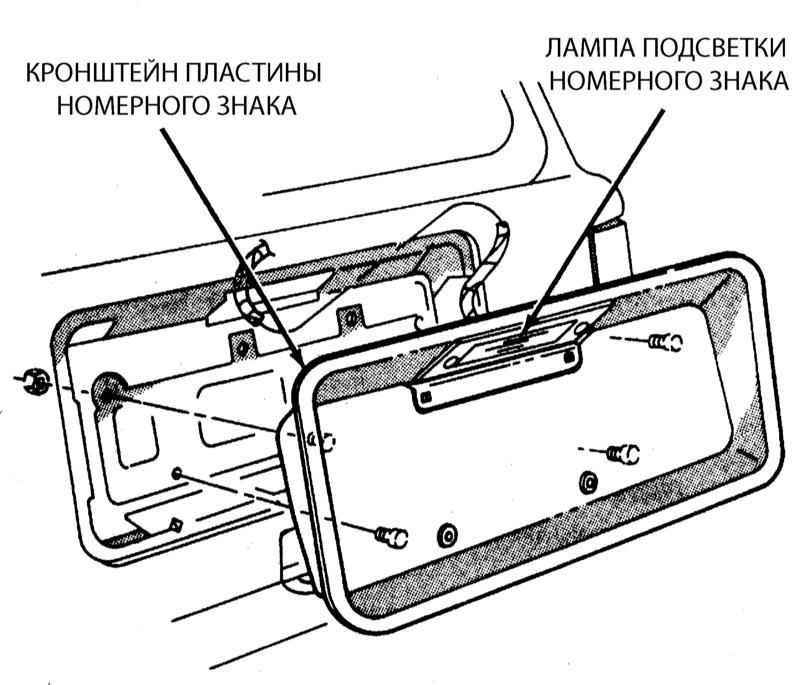

Детали установки лампы подсветки номерного знака.

  1. Установку производите в обратном порядке.

Внутренние осветительные приборы

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддев, извлеките плафон из корпуса светильника.
  2. Отсоедините лампу от клемм. Возможно придется поддеть лампу рычагом - при этом упирайте последний только в края лампы, чтобы не повредить стекло колбы.

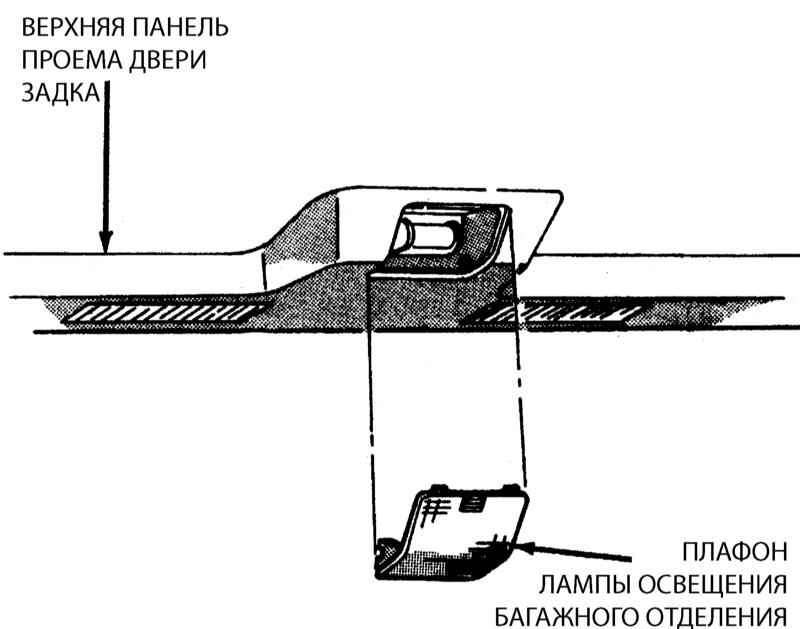

Детали установки лампы освещения багажного отделения.

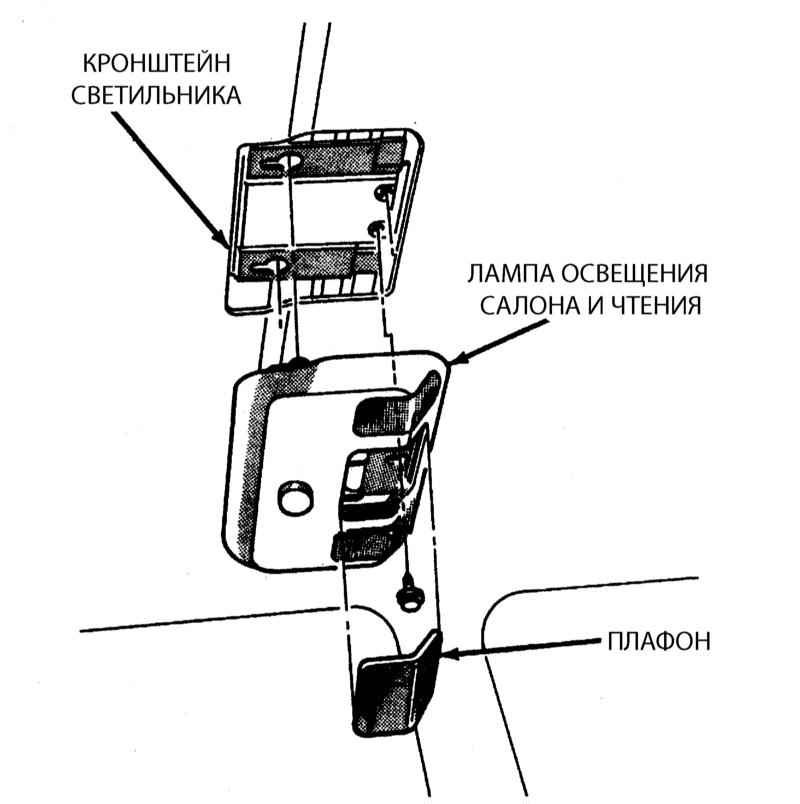

Детали установки лампы освещения салона.
  1. Установку производите в обратном порядке.
