17.17. Снятие и установка магнитолы и громкоговорителей

См. предупреждение в начале Раздела Проверка состояния и замена выключателя зажигания/цилиндра замка.

Магнитола

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Снимите центральную облицовку приборной доски (Глава Кузов).

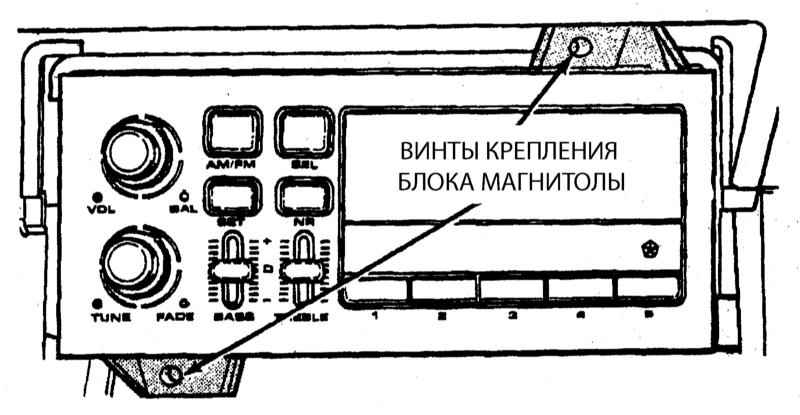

  3. Отдайте крепежные винты, извлеките магнитолу из приборной доски настолько, чтоб появилась возможность рассоединения электрических разъемов и штекера антенны на ее задней стороне, затем снимите магнитолу с автомобиля.
  1. Отдайте винты и извлеките магнитолу из приборной доски.
  1. Установку производите в обратном порядке.

Громкоговорители

На дверях

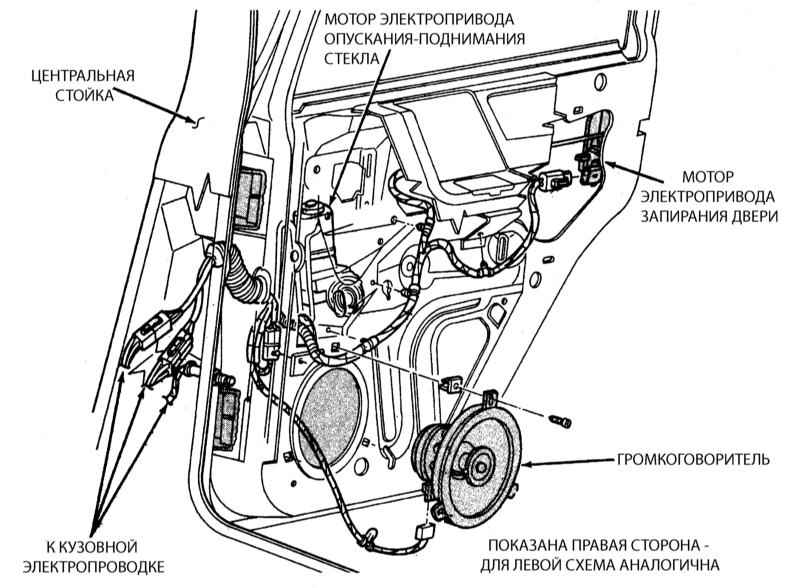

Детали установки громкоговорителя на двери автомобиля


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите панель внутренней обивки двери (Глава Кузов).
  2. Отдайте винты и отсоедините громкоговоритель. Отдалите громкоговоритель с двери, рассоедините электрический разъем и снимите громкоговоритель с автомобиля.

На приборной панели

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите облицовку панели приборов (Глава Кузов).
  2. Рассоедините электрический разъем, отдайте винты и снимите громкоговоритель.
  3. Установку производите в обратном порядке.
