2.8.8.6. Установка и регулировка натяжения ремня

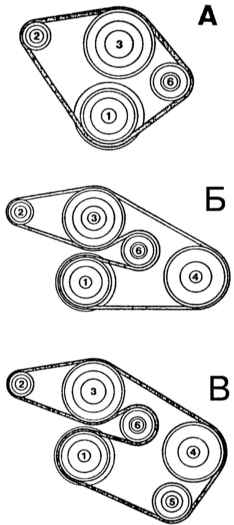

Установка многоручьевого ремня привода вспомогательных агрегатов

А — на автомобилях без гидроусилителя рулевого управления
Б — на автомобилях с гидроусилителем рулевого управления
В — на автомобилях с гидроусилителем рулевого управления и кондиционером

1 — шкив коленчатого вала 2 — шкив привода генератора 3 — шкив привода водяного насоса	4 — шкив привода насоса гидроусилителя рулевого управления 5 — шкив привода компрессора кондиционера 6 — натяжной ролик

Последовательность снятия болтов крепления распределительного вала двигателя М 110

Метки для натяжения ремня привода вспомогательных агрегатов на натяжном ролике двигателя М 102.982. Для натяжения ремня отверните гайку 482 на 1/4 оборота и поверните гайку 481 направо до совпадения регулировочного штифта с меткой (5-й для автомобилей без гидроусилителя рулевого управления и с 7-й с гидроусилителем рулевого управления или компрессором кондиционера), после чего затяните гайку 482.

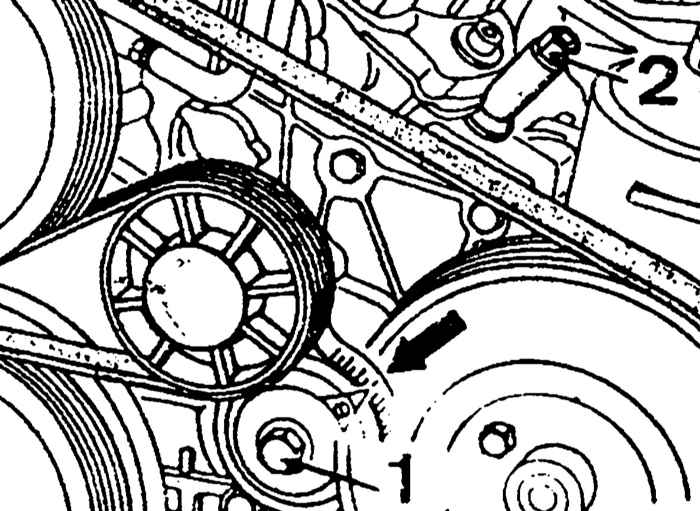

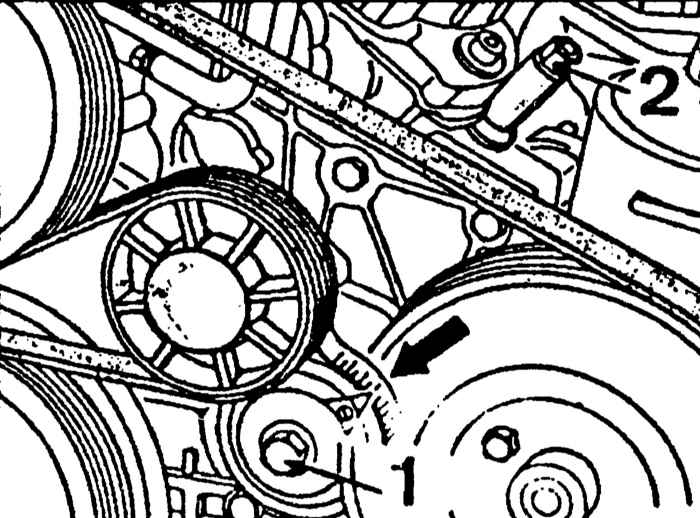

Регулировка натяжения многоручьевого ремня привода вспомогательных агрегатов 1 — болт крепления натяжного ролика 2 — регулировочный болт натяжного ролика

ПОРЯДОК ВЫПОЛНЕНИЯ

Наденьте ремень привода генератора на шкивы. Убедитесь в том, что натяжной ролик находится в исходном положении для регулировки. Поставьте указатель регулировки натяжения ремня напротив нулевого деления шкалы. Затяните регулировочный болт натяжного ролика так, чтобы указатель регулировки натяжения ремня оказался напротив 7-го деления шкалы (или 5-го на автомобилях без гидроусилителя рулевого управления). Затяните болт крепления натяжного ролика.
