11.4.10. Снятие и установка рулевой колонки с электроприводом регулировки

Весь самоконтрящийся крепеж подлежит замене в обязательном порядке!

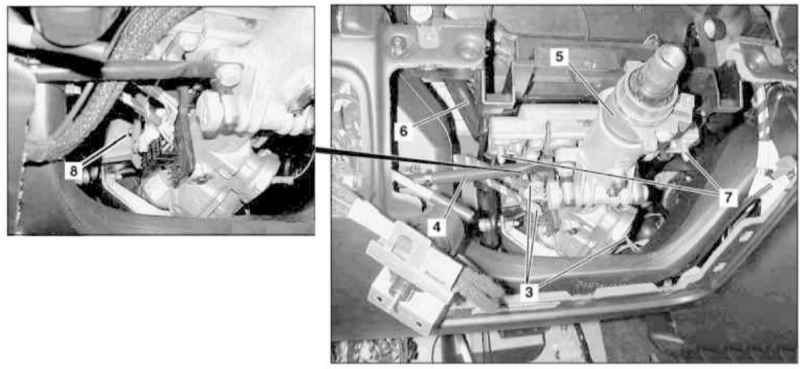

Детали установки электрически регулируемой рулевой колонки (1 из 3)

3 — Разъемы электропроводки 4 — Дистанционная труба 5 — Рукав колонки	6 — Несущая скоба 7 — Верхний болт 8 — Нижний болт

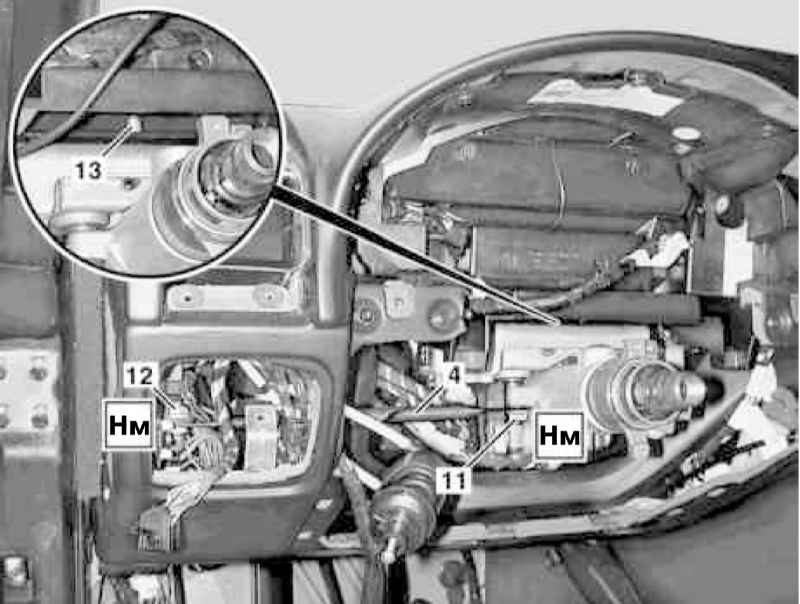

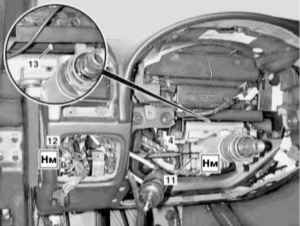

Детали установки электрически регулируемой рулевой колонки (2 из 3)

4 — Дистанционная труба 11, 12 — Винты	13 — Штифты

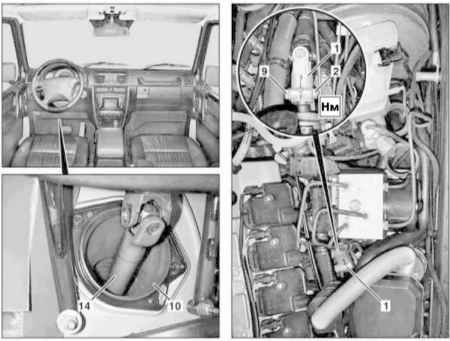

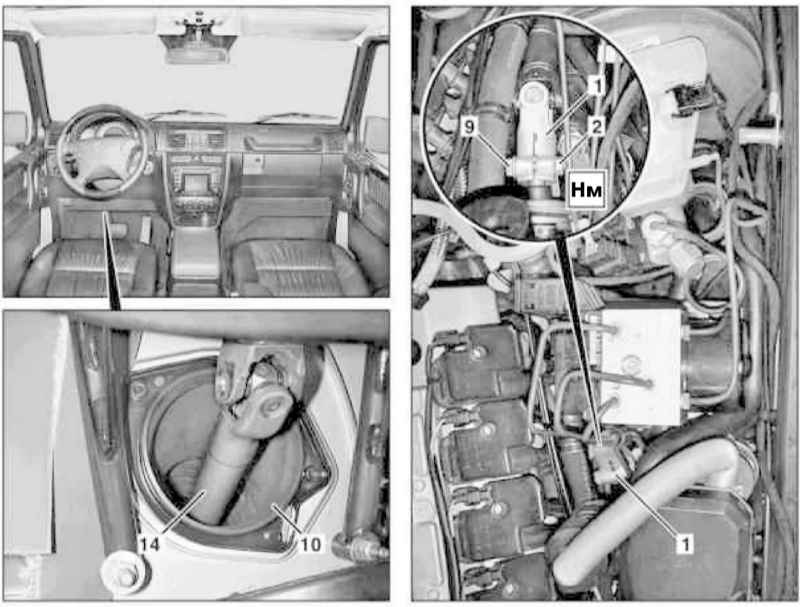

Детали установки электрически регулируемой рулевой колонки (3 из 3)

1 — Центральный карданный шарнир 2 — Гайка 9 — Винт	10 — Резиновый пыльник 14 — Рулевой вал

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи Разверните в прямолинейное положение и снимите рулевое колесо (см. Раздел Снятие и установка рулевого колеса). Снимите комбинацию приборов (см. Главу Кузов). Снимите крышку слева под панелью приборов. 7 Снимите сборку замка зажигания (EIS) (см. Главу Бортовое электрооборудование). нимите крышку кожуха рулевой колонки. При соответствующей комплектации снимите коленный упор. Рассоедините разъемы (3) электропроводки. Снимите переключатель переключения режимов функционирования осветительных приборов (см. Главу Бортовое электрооборудование). Выверните болты (12 и 11). Снимите дистанционную трубу (4). Выверните верхние (7) и нижний (8) болты. Отдайте гайку (2) и извлеките болт (9) центрального карданного шарнира (1). Поддев, снимите шарнир (1) от рулевого вала (14). Потянув внутрь салона, снимите рукав рулевой колонки (5), - постарайтесь не повредить пыльник (10). Установка производится в обратном порядке, - не забудьте посадить штифт (13) в приемное гнездо несущей скобы (6). При соответствующей комплектации деактивируйте сервисный режим системы TELE AID. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
