11.4.6. Снятие и установка рулевого колеса

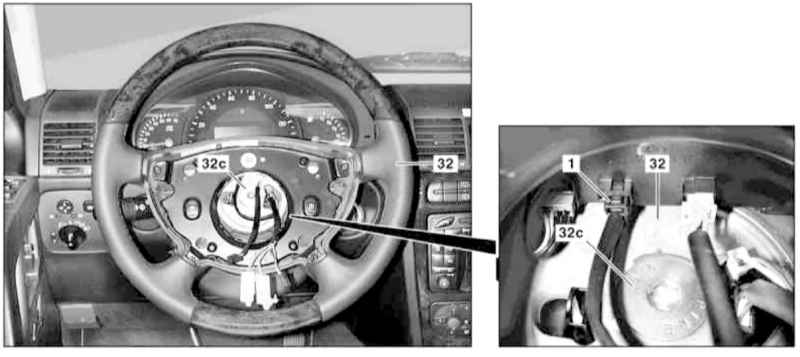

Детали установки рулевого колеса

1 — Разъем электропроводки устройства подогрева рулевого колеса 32 — Рулевое колесо	32с — Винт с потайной головкой

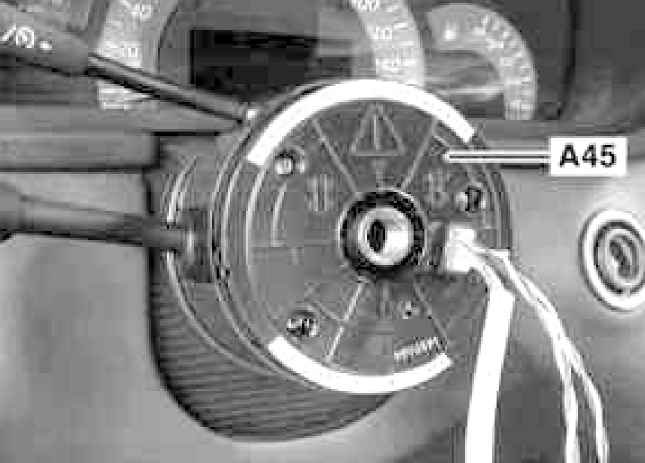

Контактный кабельный барабан (А45) рулевого колеса

ПОРЯДОК ВЫПОЛНЕНИЯ

Разверните рулевое колесо (3) в положение, соответствующее прямолинейному движению. Извлеките ключ из замка зажигания, - должно сработать устройство электронной блокировки колонки (ESC). Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи Снимите с рулевого колеса модуль подушки безопасности (см. Главу Бортовое электрооборудование). На моделях соответствующей комплектации (выпуска с 01.07.02 с кодом VL0) рассоедините разъем (1) электропроводки устройства подогрева рулевого колеса. Зафиксировав рулевое колесо (32) неподвижно, выверните винт с потайной головкой (32с), - винт подлежит замене в обязательном порядке. Пропуская электропроводку подушки безопасности сквозь проходное отверстие, снимите рулевое колесо, предварительно пометив его установочное положение на валу колонки. Визуально оцените состояние контактного кабельного барабана (А45), в случае необходимости произведите его замену (см. Раздел Снятие и установка контактного кабельного барабана рулевого колеса). Установка производится в обратном порядке, проследите за правильностью совмещения нанесенных в процессе демонтажа колеса посадочных меток.
