16.10. Стартер

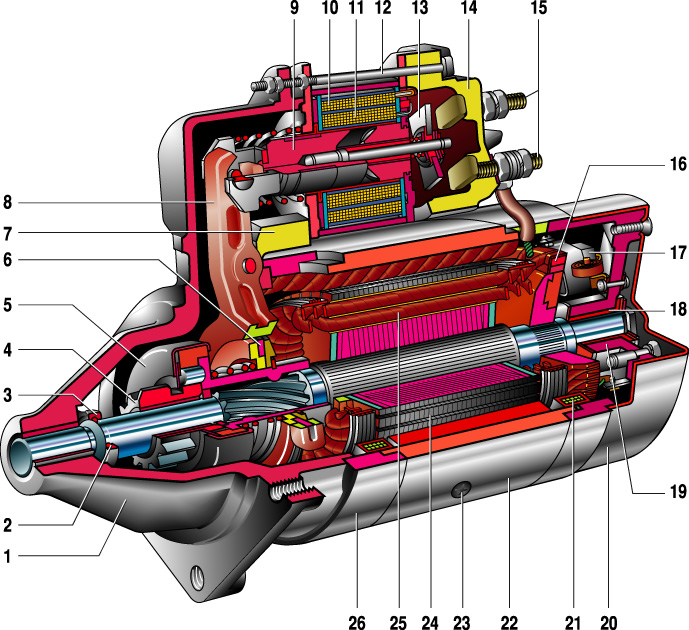

Стартер 35.3708 в сборе

1 – крышка со стороны привода;
2 – стопорное кольцо;
3 – ограничительное кольцо;
4 – шестерня привода;
5 – обгонная муфта;
6 – поводковое кольцо;
7 – резиновая заглушка;
8 – рычаг привода;
9 – якорь реле;
10 – удерживающая обмотка тягового реле;
11 – втягивающая обмотка тягового реле;
12 – стяжной болт реле;
13 – контактная пластина;

14 – крышка реле;
15 – контактные болты;
16 – коллектор;
17 – щетка;
18 – втулка вала якоря;
19 – крышка со стороны коллектора;
20 – кожух;
21 – шунтовая катушка обмотки статора;
22 – корпус;
23 – винт крепления полюса статора;
24 – якорь;
25 – обмотка якоря;
26 – промежуточное кольцо.

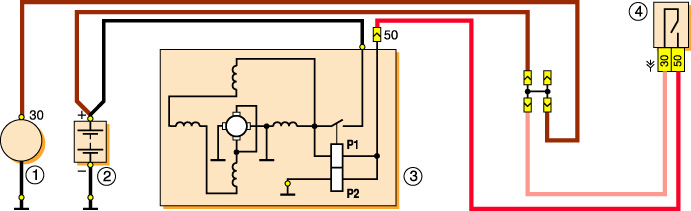

Схема соединений стартера

1 – генератор;
2 – аккумуляторная батарея;
3 – стартер;

4 – выключатель зажигания;
Р1 – втягивающая обмотка тягового реле;
Р2 – удерживающая обмотка тягового реле.

Стартер – четырехполюсный четырехщеточный электродвигатель постоянного тока со смешанным возбуждением, с устройством для соединения и разъединения шестерни привода стартера с зубчатым венцом маховика. Стартер включается электромагнитным тяговым реле с дистанционным управлением.

Стартер прикреплен тремя болтами к картеру сцепления с правой стороны двигателя. От разогретой приемной трубы выпускной системы его защищает теплоизоляционный щиток.

Техническая характеристика стартера 35.3708* (СТ – 221)

Номинальное напряжение, В

12
Номинальная мощность, кВт
1,3
Потребляемый ток при максимальной мощности, не более, А
290 (260**)
Потребляемый ток в заторможенном состоянии, не более, А
550 (500**)
Потребляемый ток в режиме холостого хода, не более, А
60 (35**)

* С торцевым коллектором.
** Для стартера СТ – 221.

Корпус и крышки стартера стянуты двумя болтами. В передней и задней крышках установлены бронзографитовые подшипники (втулки), в которых вращается вал якоря.

Крутящий момент от вала якоря передается на маховик коленчатого вала двигателя через привод стартера.

Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается.

На валу привода установлена роликовая муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении – от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты стартера от повреждения из-за чрезмерной частоты вращения.

Исправность привода определяем внешним осмотром после разборки стартера. Статор, ротор и тяговое реле проверяем на короткое замыкание и обрыв обмоток. Неисправный элемент заменяем в сборе. Внешним осмотром проверяем состояние коллектора и щеток – износившиеся щетки заменяем, замасленный коллектор протираем уайт-спиритом, растворителем или бензином.
