16.2. Блоки предохранителей

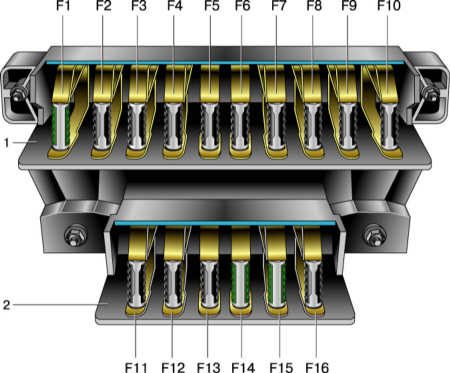

Схема размещения плавких предохранителей в блоке

1 – основной блок предохранителей;
2 – дополнительный блок предохранителей;

F1 – F16 – предохранители (см. табл. Электрические цепи, защищаемые плавкими предохранителями).
