16.7. Замена контактной части выключателя зажигания

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем выключатель зажигания (см. Замена выключателя зажигания).

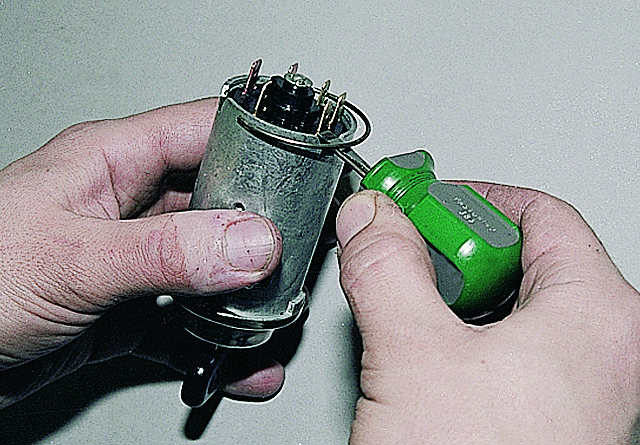

Поддев тонкой отверткой, снимаем стопорное кольцо.

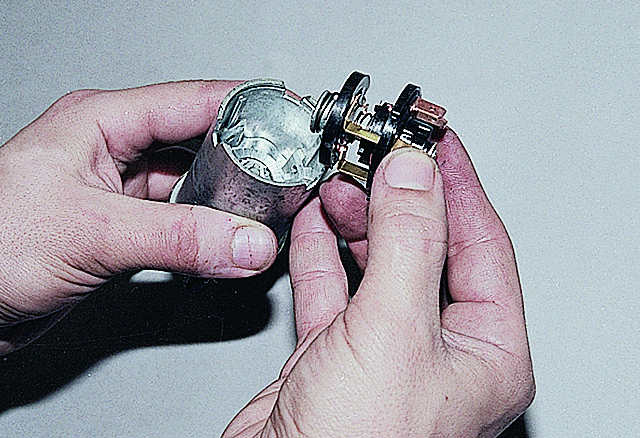

Вынимаем контактную часть из корпуса выключателя.

Собираем и устанавливаем выключатель в обратной последовательности, учитывая, что...

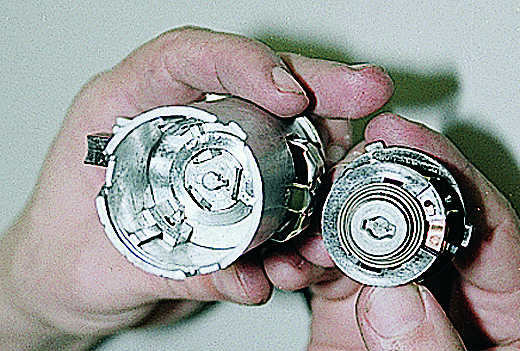

...пазы в корпусе выключателя и выступы контактной части имеют разную ширину, поэтому контактная часть устанавливается в выключатель только в одном положении.

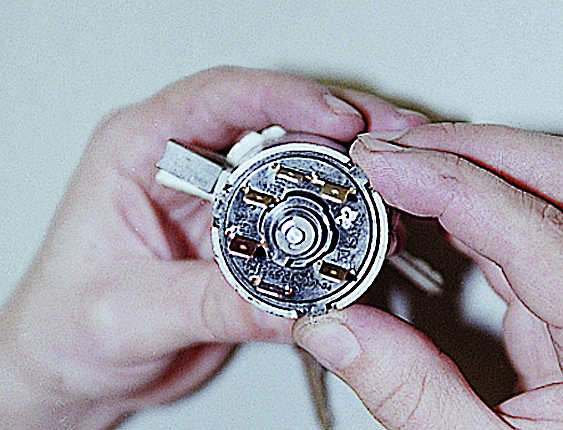

Чтобы при сборке не гадать, ориентируйтесь по выводам «15» и «30», которые должны быть напротив запорного стержня замка.

Коммутация клемм выключателя зажигания

Положение ключа

Контакты под
напряжением
Включаемые цепи
0 (Выключено)
30 и 30/1
I (Зажигание)
30-INT
Наружное освещение.
Очистители и омыватели ветрового стекла и фар
30/1-15
Обмотка возбуждения генератора.
Система зажигания.
Система управления пневмоклапаном карбюратора.
Указатели поворота.
Контрольные приборы.
Отопитель.
Обогрев заднего стекла.
Свет заднего хода
II (Стартер)
30-INT
См. положение I
30/1-15
См. положение I
30-50
Стартер
III (Стоянка)
30-INT
См. положение I
