15.12. Снятие регулятора давления задних тормозов

Работу проводим на смотровой канаве или подъемнике.

 ПОРЯДОК ВЫПОЛНЕНИЯ

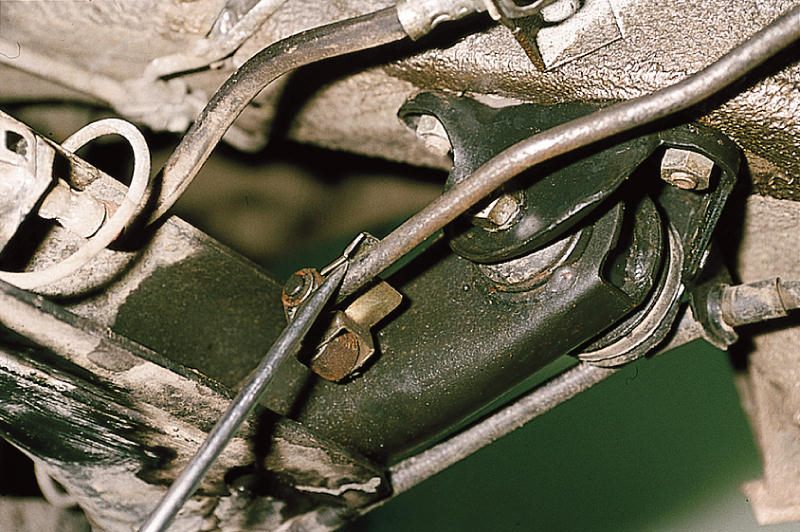

  1. Отверткой приподнимаем вверх скобу серьги рычага привода регулятора.

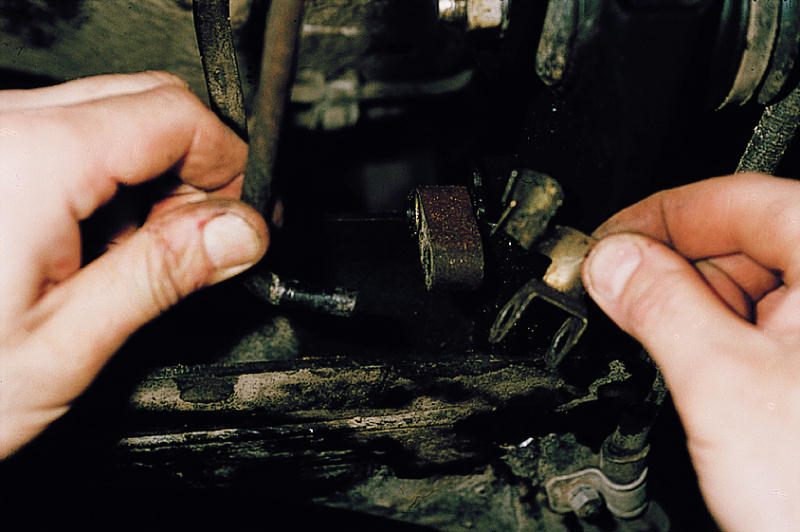

  1. Выводим конец рычага из отверстия серьги и снимаем скобу.

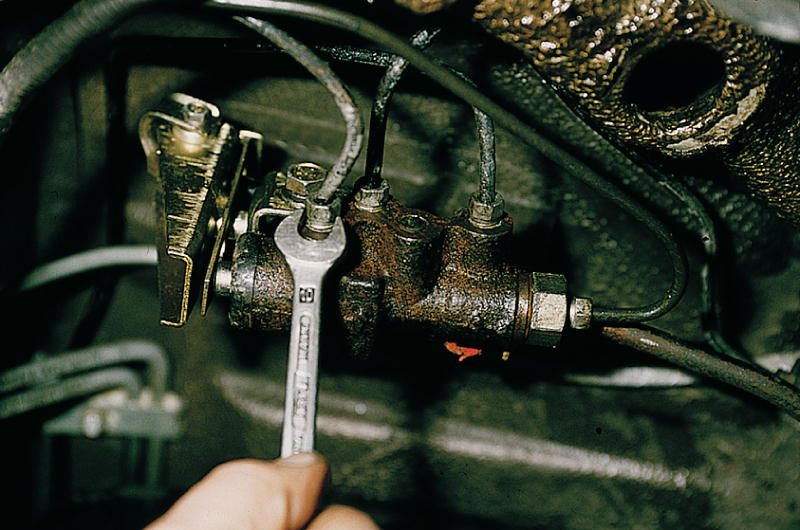

  1. Ключом "на 10" отворачиваем четыре штуцера тормозных трубок и выводим трубки из корпуса регулятора. Для предотвращения утечки жидкости из гидропривода на концы трубок надеваем защитные колпачки прокачных штуцеров колесных цилиндров.
Регулятор давления можно снять без кронштейна крепления или вместе с ним.

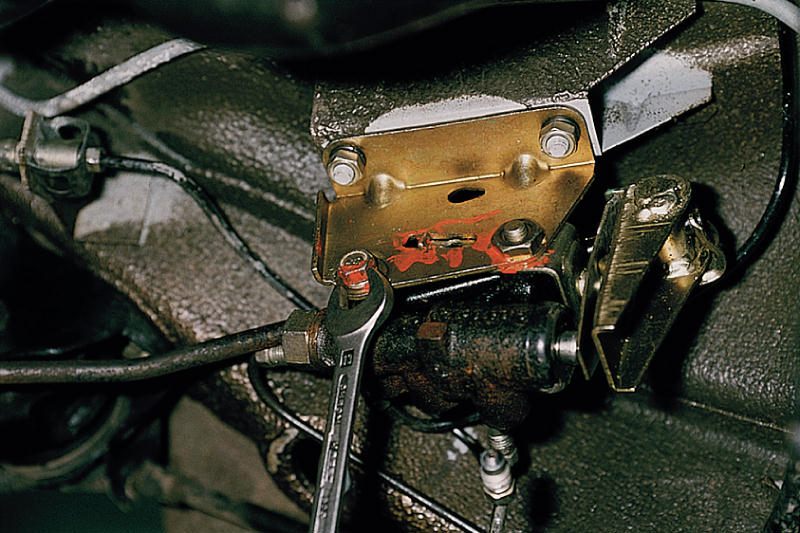

  1. Ключом "на 13" отворачиваем два болта крепления корпуса регулятора к кронштейну.
  1. Снимаем регулятор давления и рычаги его привода.

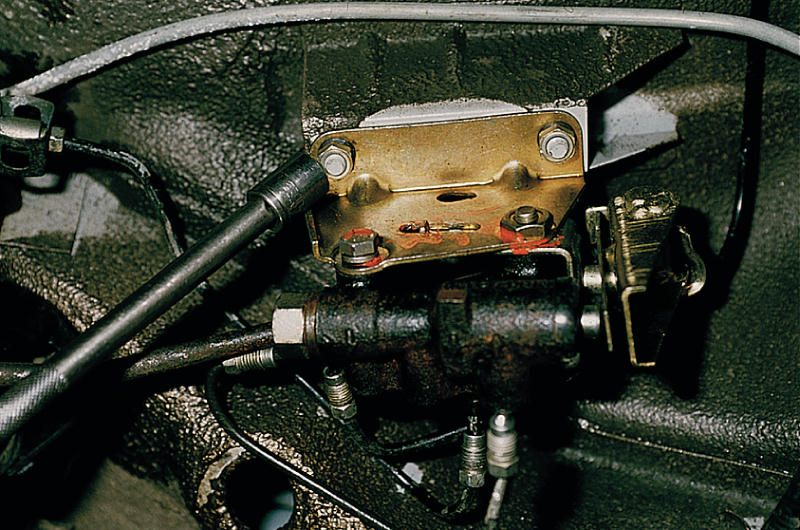

  1. Для снятия регулятора с кронштейном отворачиваем головкой "на 13" две гайки крепления кронштейна к кузову.

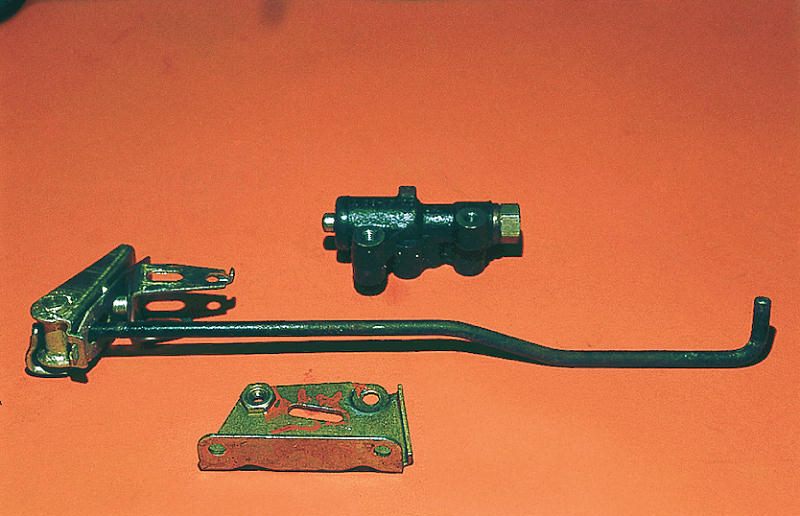

  1. Отсоединяем от регулятора давления кронштейн и рычаги привода.

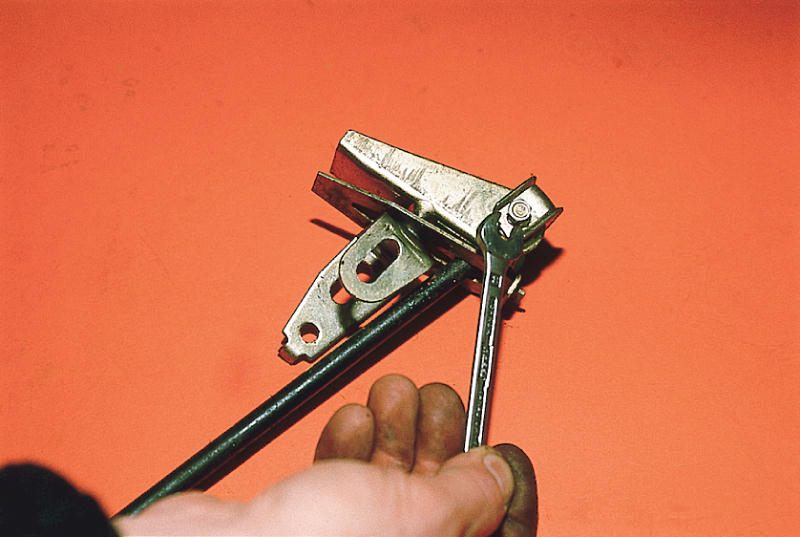

  1. Ключом "на 8" отворачиваем болт крепления фиксатора упругого рычага.

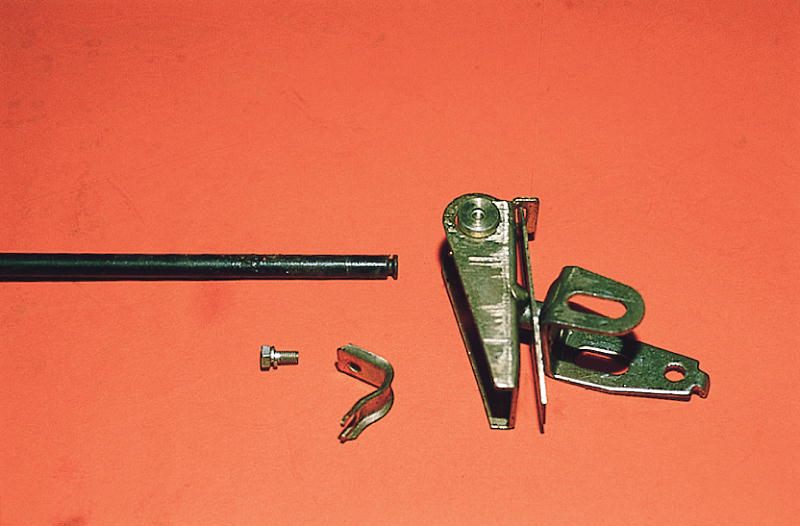

  1. Снимаем фиксатор и разъединяем рычаги привода регулятора давления.

После сборки и установки регулятора давления необходимо прокачать гидропривод (см. Прокачка тормозов) и провести регулировку регулятора (см. Проверка и регулировка привода регулятора давления задних тормозов).
