15.6. Снятие деталей тормозного механизма переднего колеса

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Вывешиваем и снимаем переднее колесо.

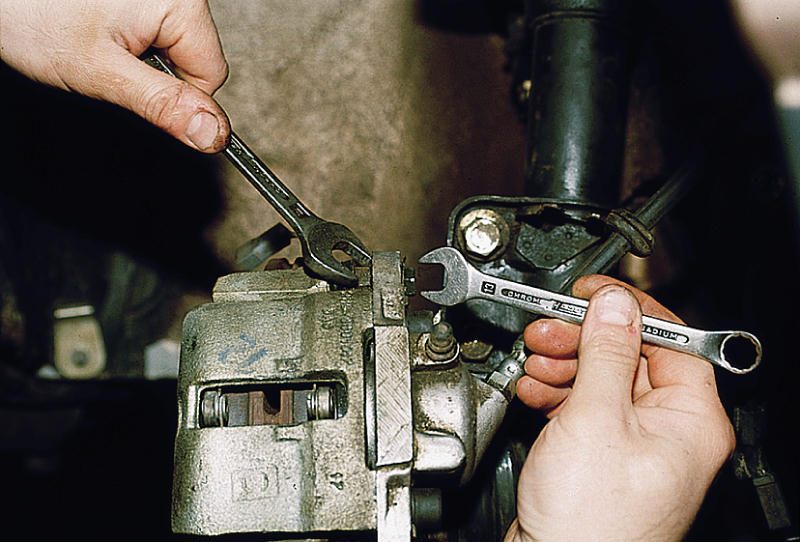

  1. Для снятия колесного цилиндра расконтриваем и ключами "на 13" и "на 17" отворачиваем два болта крепления цилиндра к направляющим пальцам.
  1. Разъединяем гибкий шланг и тормозную трубку.
  2. Выводим муфту шланга из держателя амортизаторной стойки (см. Снятие переднего тормозного шланга).

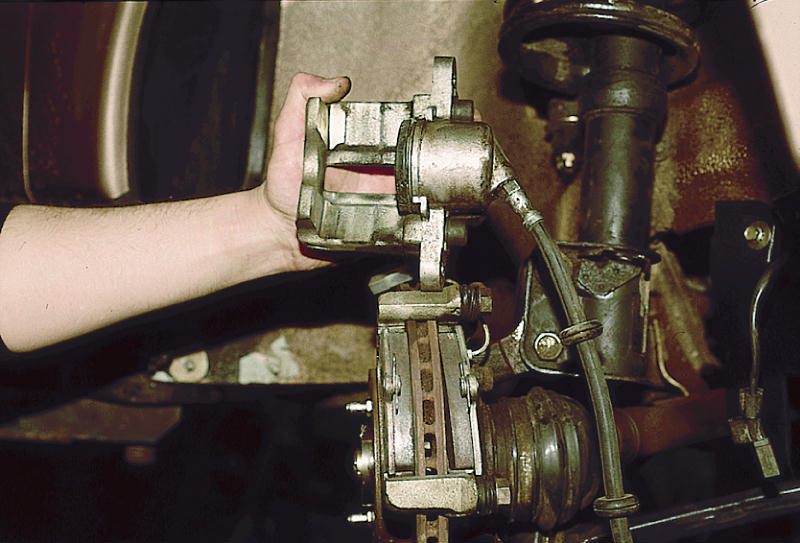

  1. Снимаем колесный цилиндр в сборе с суппортом.

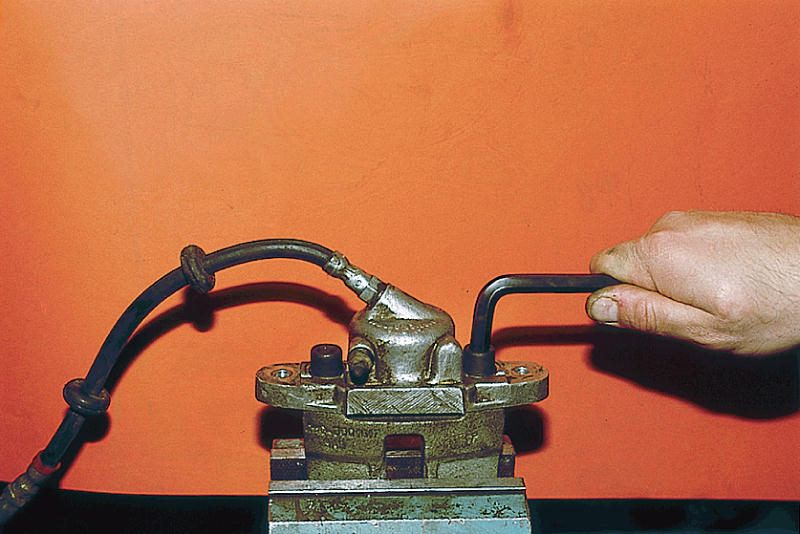

  1. Зажав суппорт в тиски с мягкими губками, шестигранником "на 10" отворачиваем два болта крепления цилиндра к суппорту.
  1. Снимаем колесный цилиндр.

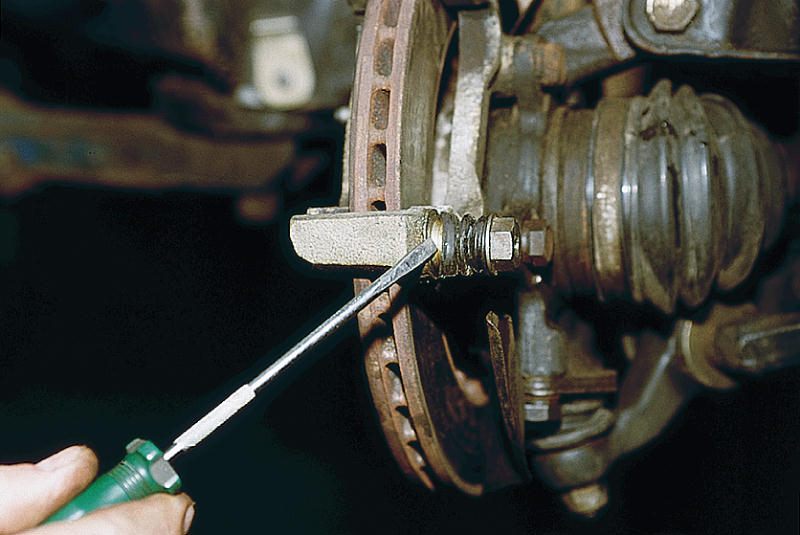

  1. Поддеваем отверткой защитный чехол...

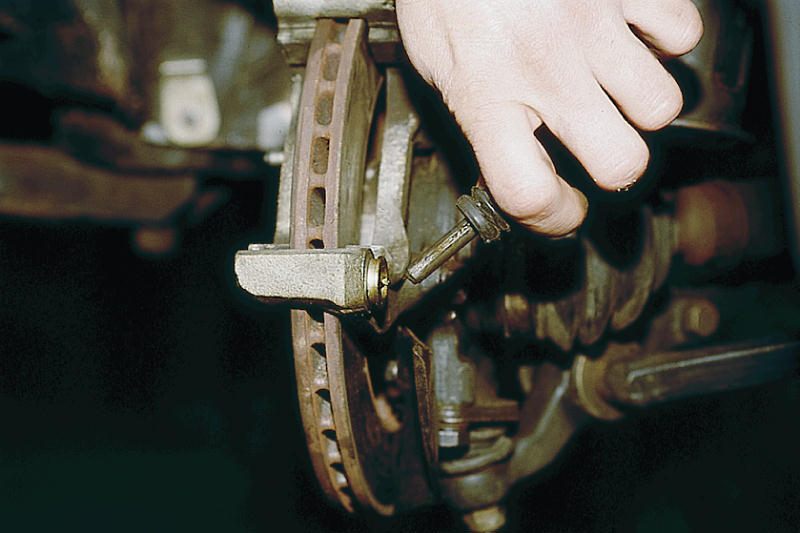

...и вынимаем направляющий палец тормозного механизма.

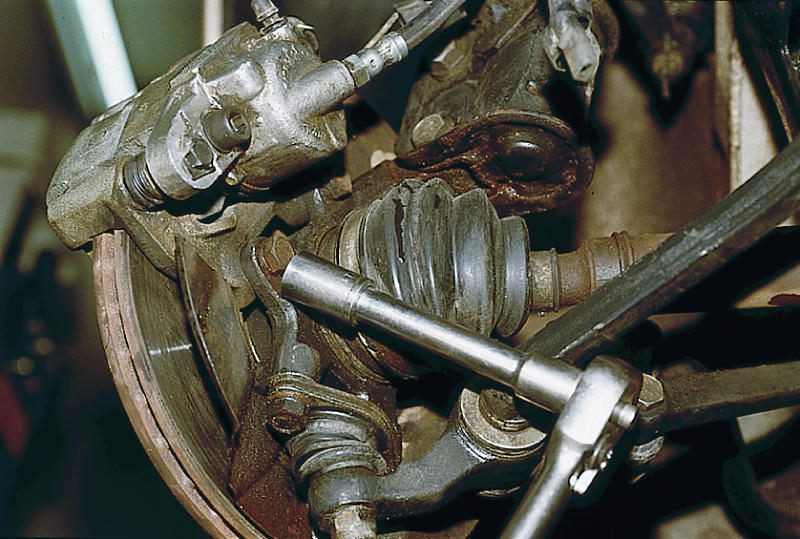

  1. Для снятия тормозного диска головкой "на 17" отворачиваем два болта крепления направляющей колодки к поворотному кулаку.

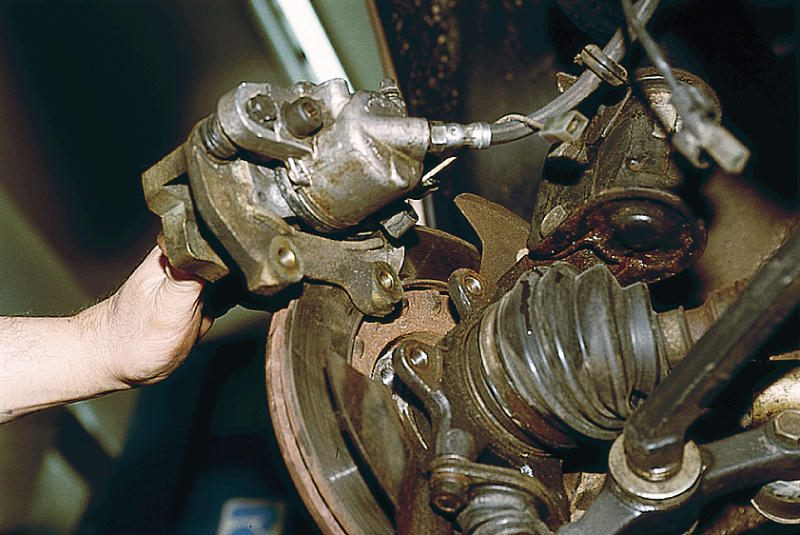

  1. Снимаем передний тормозной механизм в сборе (не разъединяя гидропривод) и подвязываем его к амортизаторной стойке.

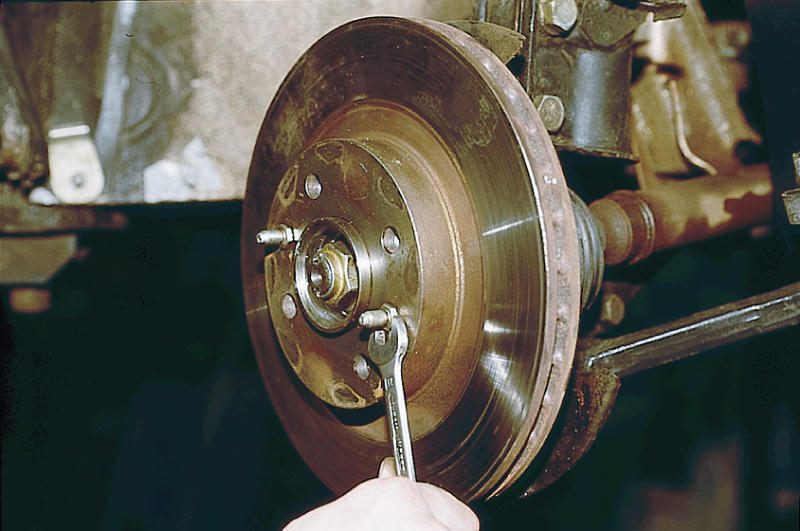

  1. Ключом "на 12" отворачиваем направляющие штифты...

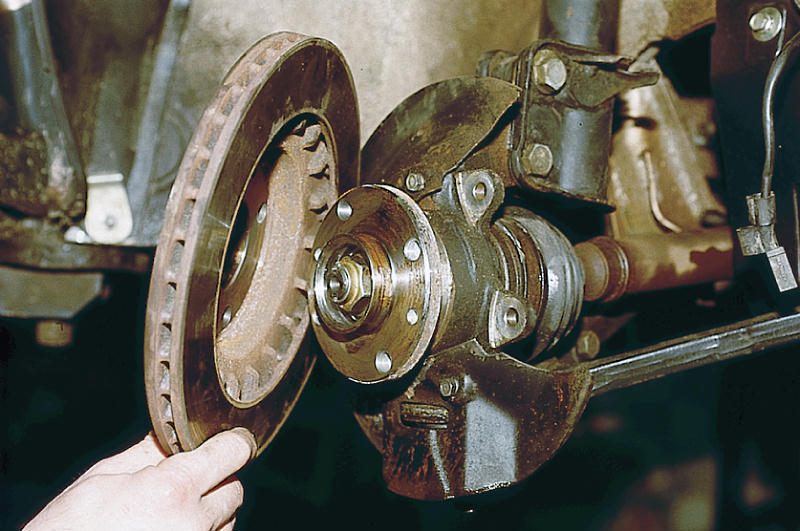

...и снимаем тормозной диск.

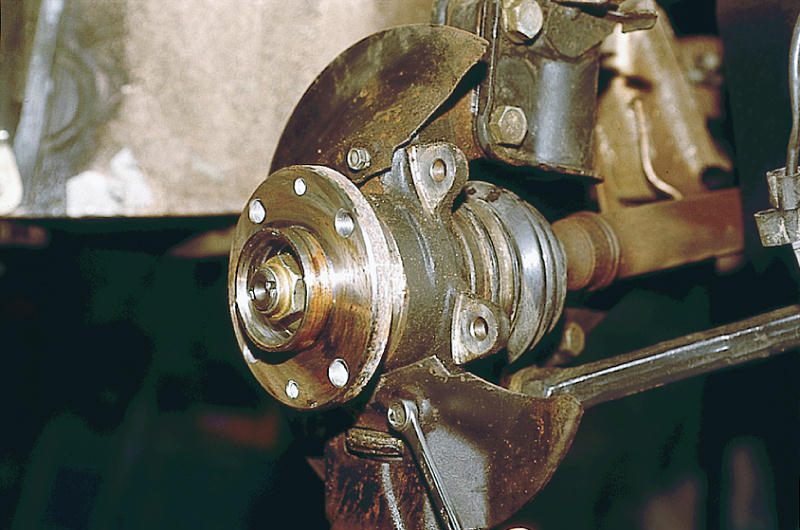

  1. Для снятия защитного кожуха тормозного диска ключом "на 10" отворачиваем три болта его крепления к поворотному кулаку

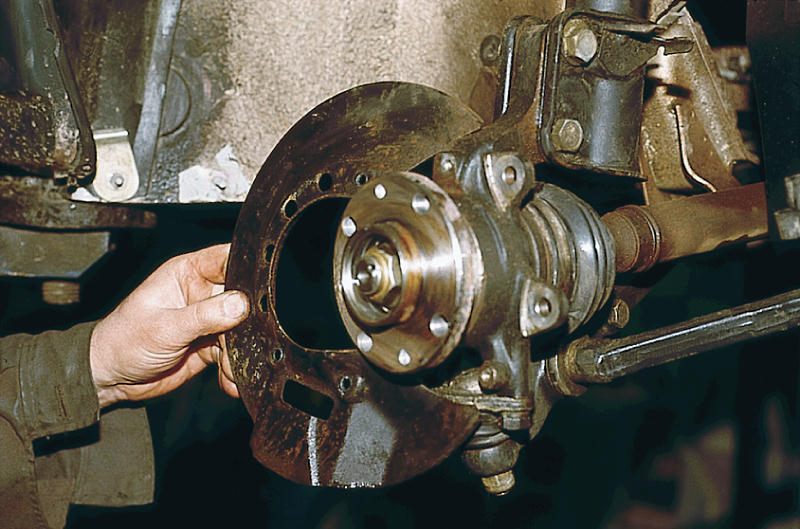

  1. Снимаем защитный кожух.

 ПОРЯДОК ВЫПОЛНЕНИЯ

Собираем и устанавливаем тормозной механизм в обратной последовательности.

  1. Направляющие пальцы смазываем графитной смазкой.
  2. Болты крепления направляющей колодок и колесного цилиндра затягиваем моментом, указанным в приложении. Если гидропривод был по какой-либо причине разомкнут, необходимо его прокачать.
