7.2.18. Снятие контроллера, реле и предохранителей

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем "минусовой" провод от аккумулятора.
  2. Снимаем правый щиток облицовки тоннеля пола.

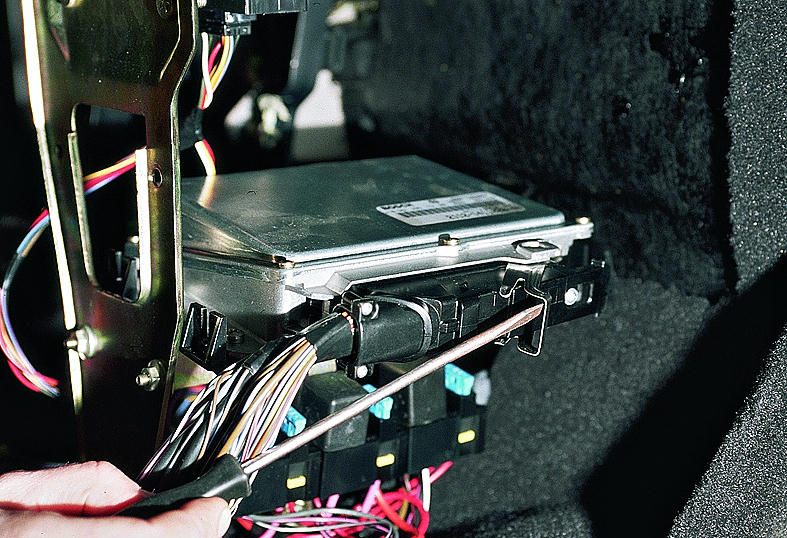

  1. Поддеваем отверткой запорную скобу разъема контроллера (для наглядности панель приборов снята).

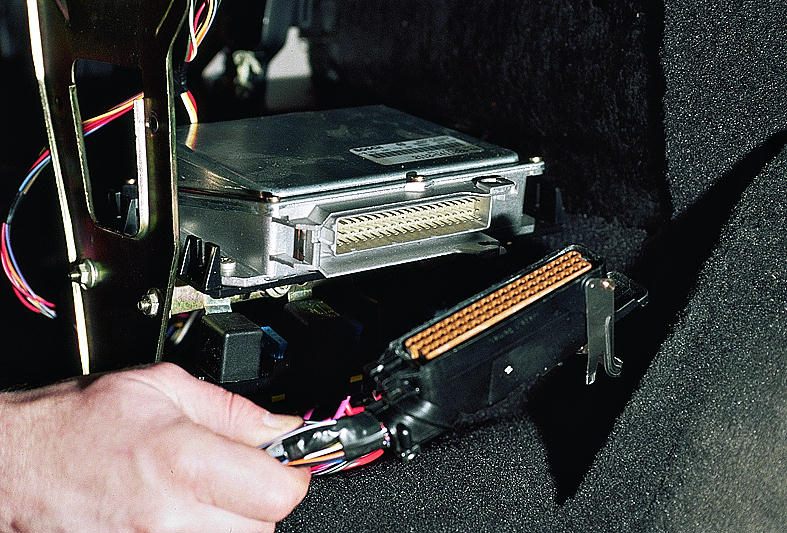

  1. Отсоединяем разъем жгута проводов от контроллера.
  1. Ключом "на 10" ослабляем три гайки крепления изоляционной проставки к кронштейну.

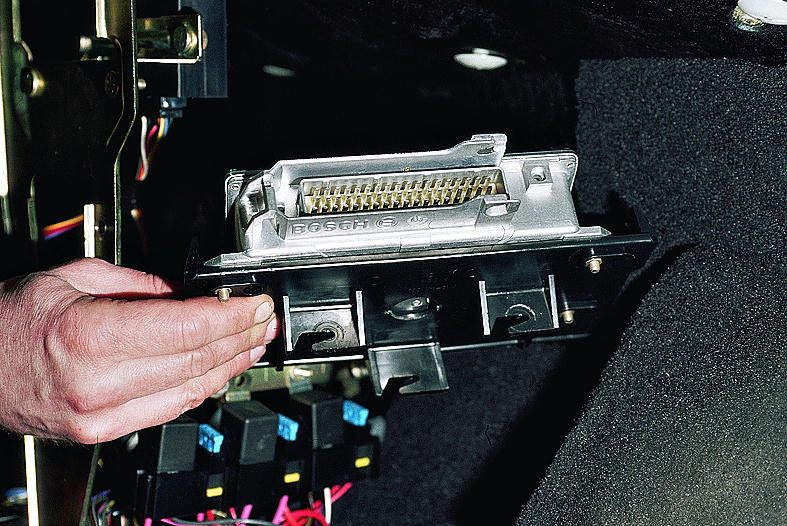

  1. Сдвигая контроллер вперед и вверх, вынимаем его вместе с изоляционной проставкой.

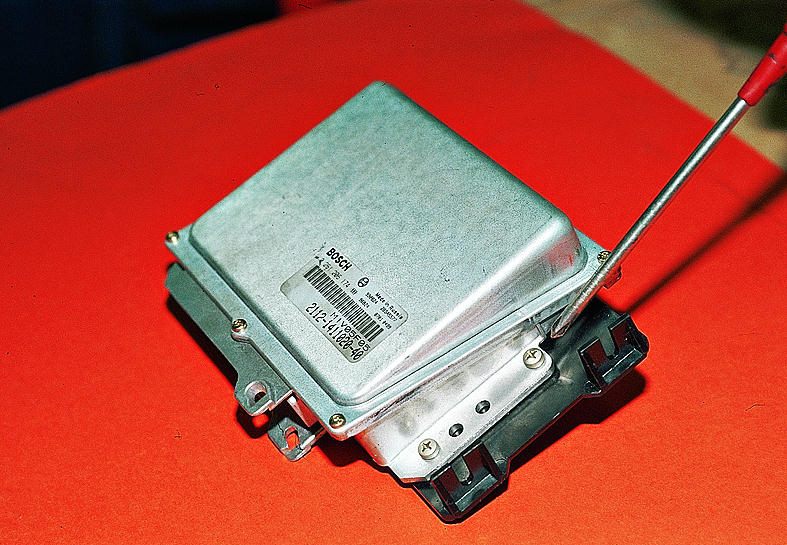

  1. Крестообразной отверткой отворачиваем четыре винта крепления контроллера к проставке и снимаем контроллер.

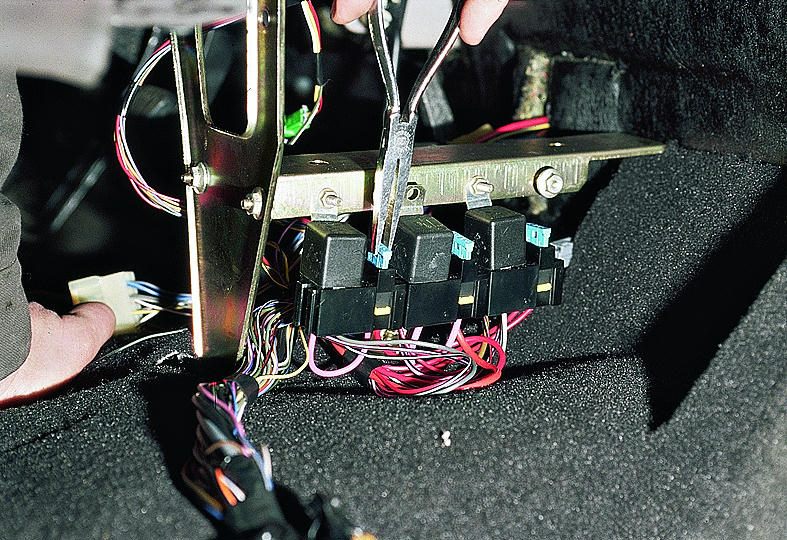

  1. Щипцами вынимаем предохранители системы управления двигателем.

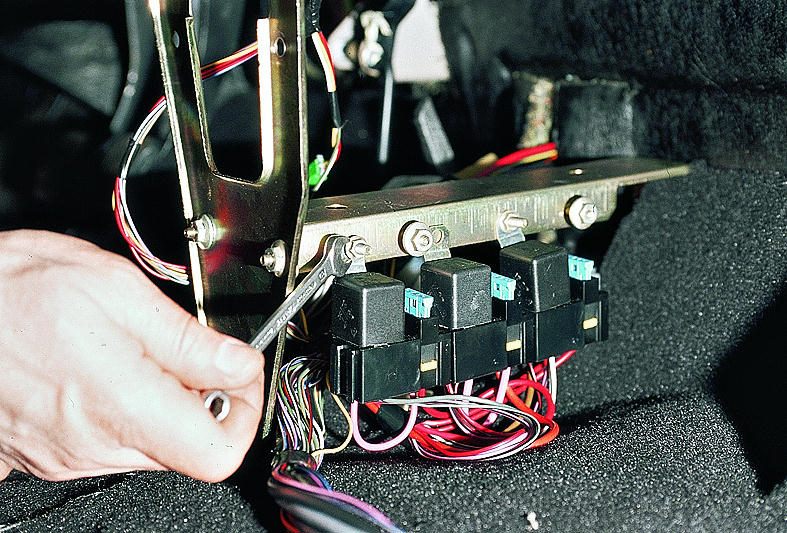

  1. Отвернув ключом "на 10" гайки крепления, …

…снимаем реле системы управления двигателем.

Устанавливаем реле и контроллер в обратной последовательности.
