2.2.16. Проверка состояния блока цилиндров
|
|
- Перед проверкой состояния блок следует очистить (смотри Раздел Очистка блока цилиндров).
- Визуально проверьте наличие трещин, ржавчины и коррозии. Поищите в резьбовых отверстиях сорванные резьбы. Целесообразно в механической мастерской, имеющей специальное оборудование, проверить блок на наличие скрытых трещин. При обнаружении дефектов блок, если возможно, следует отремонтировать; если нет, то необходимо приобрести новый блок.
- Проверьте поверхности цилиндров на истирание и наличие борозд.
|

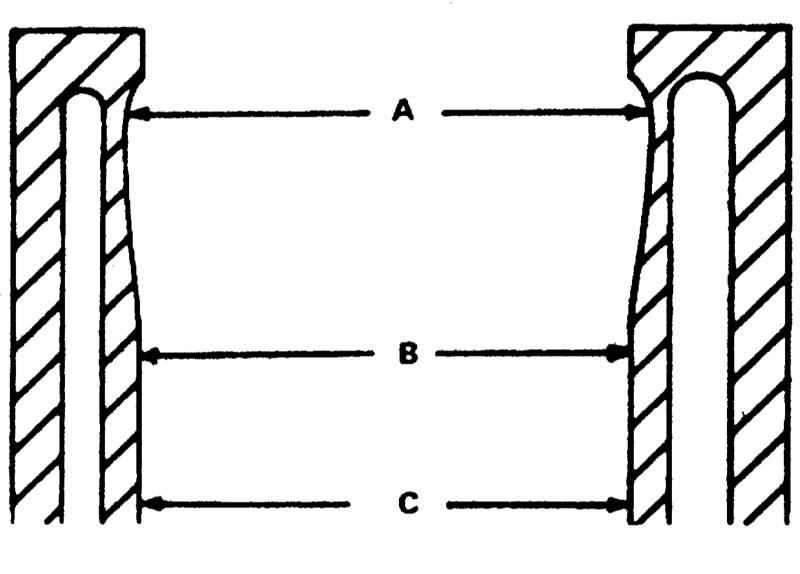

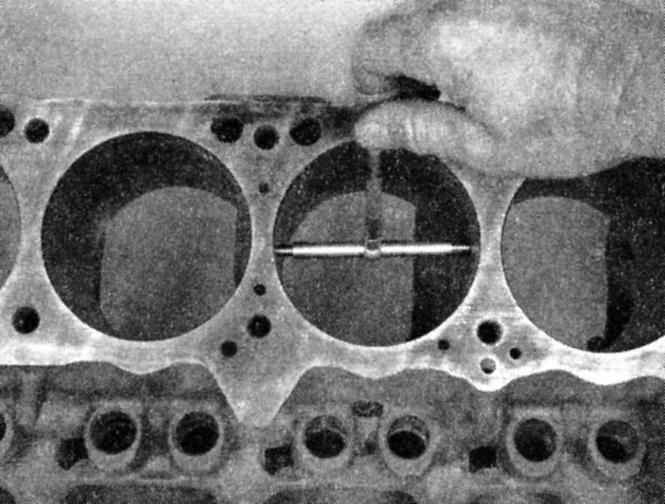

- Измерьте диаметр в верхней части каждого цилиндра (сразу под зоной уступа -А), в средней -В и нижней -С частях параллельно оси коленчатого вала.
|
|

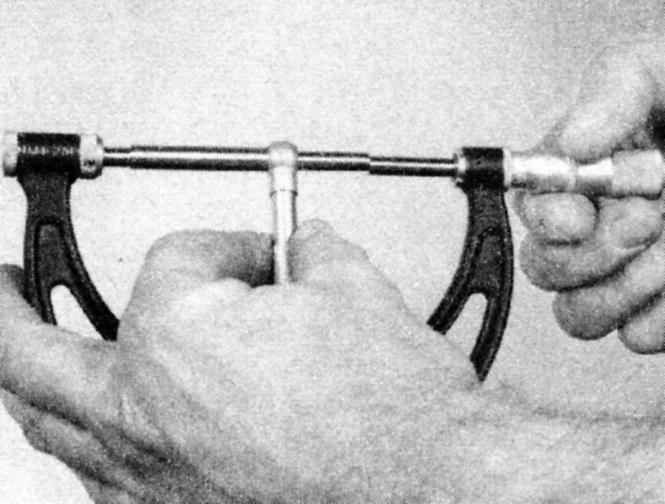

- Для определения диаметра цилиндра длину измерителя проверяйте микрометром
|
|
- Далее, измерьте диаметр цилиндра на тех же уровнях в направлении, перпендикулярном оси коленчатого вала. Сравните результаты с требованиями
Таблицы размеров и регулировочных данных в конце Руководства.
|
- Если прецизионные измерительные инструменты недоступны, то величины зазоров между поршнями и цилиндрами, хотя и не столь точно, можно определить с помощью щупов.
- Для определения зазоров выберите щуп и вставьте его в цилиндр вдоль сопрягаемого поршня. Поршень должен быть установлен точно в нормальное положение. Щуп должен быть установлен между поршнем и цилиндром на одной из упорных поверхностей (на 90° по отношению к отверстию под палец). Поршень должен проходить по цилиндру) щуп установлен) с небольшим усилием.
- Если поршень легко проходит вниз, то зазор велик и потребуется новый поршень. Если поршень застревает в нижней части цилиндра и двигается свободнее в верхней части, то цилиндр имеет конусность. Если при вращении поршня вместе со щупом в цилиндре появляются участки сопротивления, то цилиндр имеет овальность.
- Повторите операцию для остальных поршней и цилиндров.
- Если стенки цилиндров сильно истерты или имеют борозды или, если они имеют конусность или овальность выше пределов в
Таблице размеров и регулировочных данных в конце Руководства, то блок цилиндров необходимо отшлифовать и отхонинговать в механической мастерской. После шлифовки потребуются поршни и кольца увеличенного размера.
- Если цилиндры находятся в достаточно хорошем состоянии и не имеют износа, выходящего за пределы допусков, и если зазоры между цилиндрами и поршнями выдерживаются в норме, то их не следует шлифовать. Все, что требуется, это хонингование и новый набор колец (смотри Раздел Хонингование цилиндров).
|
|
|
|
