11.12. Замена манжет рулевого механизма

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Демонтируйте наконечники поперечной рулевой тяги, как описано выше, и точно сосчитайте при вывинчивании число витков резьбы (смотрите раздел Замена наконечников поперечной рулевой тяги).

    Mondeo с дизельным двигателем
  2. Демонтируйте облицовку двигателя.
  3. При замене левой манжеты вначале необходимо снять облицовку колесной ниши.

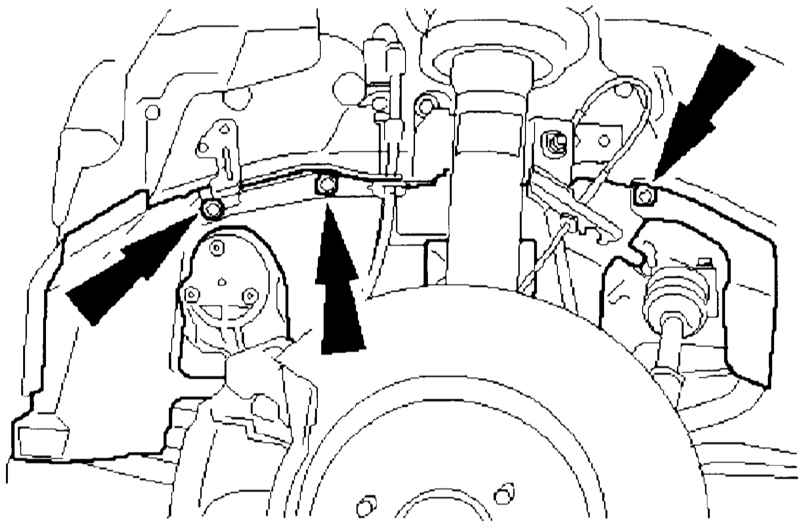

    Демонтаж облицовки колесной ниши.


    Все модели
  4. Вывинтите контргайку концевого элемента поперечной рулевой тяги и почистите тягу.

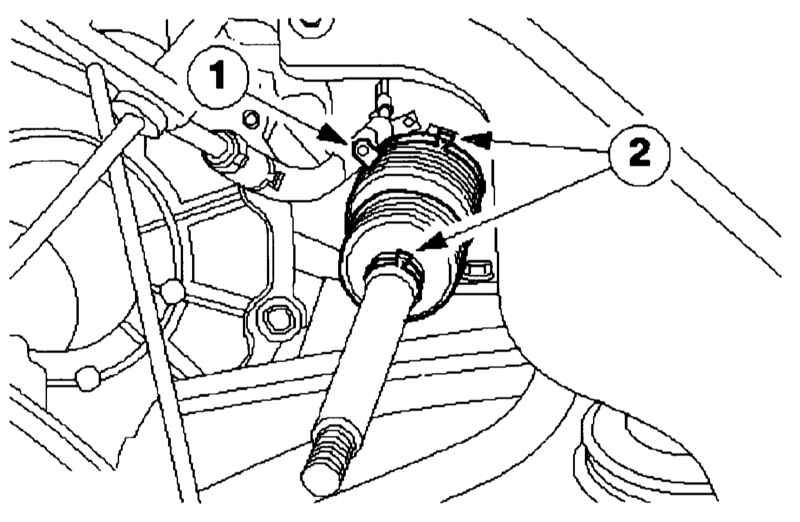

  5. Вытащите теперь вентиляционную трубку 1 из резиновой манжеты и «взломайте» прижимные полосы 2.

    Вытащите вентиляционную трубку и «взломайте» зажимные хомуты.

  6. В зависимости от модели проведите монтаж в обратном порядке. Не забудьте перед монтажом почистить и слегка смазать поперечную рулевую тягу.
  7. Осторожно натяните новые манжеты на поперечную тягу. Предварительно также слегка смажьте манжеты с обоих концов. Проследите за тем, чтобы манжеты не проворачивались (подсоединение вентиляционной трубки указывает верх) и правильно сидели в пазах поперечной рулевой тяги, а также картера рулевого механизма. В противном случае масло может вытечь или со временем манжета оборвется.
  8. Закрепите манжеты новыми зажимными хомутами и...
  9. ...вновь проведите обмеры геометрии переднего моста.
