11.9. Замена переднего поперечного рычага подвески

Деформированный поперечный рычаг в новых Mondeo можно заменить только полностью. Лучше передать эту работу мастерской (смотрите раздел Проверка подшипника поперечного рычага подвески). Однако если вы рассчитываете на себя, то можно вам выслать соответствующее руководство. Но все-таки после проведения этой работы в любом случае необходимо провести замеры и коррекцию переднего моста в специальной мастерской.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите ручной тормоз, ослабьте колесные гайки.
  2. Поднимите автомобиль и надежно установите на козлы. Дополнительно закрепите задний мост противооткатным упором.
  3. Демонтируйте переднее колесо.

    Mondeo с дизельным двигателем
  4. Демонтируйте облицовку двигателя.

    Mondeo с газоразрядными фарами
  5. Левый поперечный рычаг подвески соединен с датчиком регулятора угла наклона оси фар. Вначале следует демонтировать датчик.

    Все модели
  6. Демонтируйте переднюю защиту радиатора с вспомогательной рамы и...

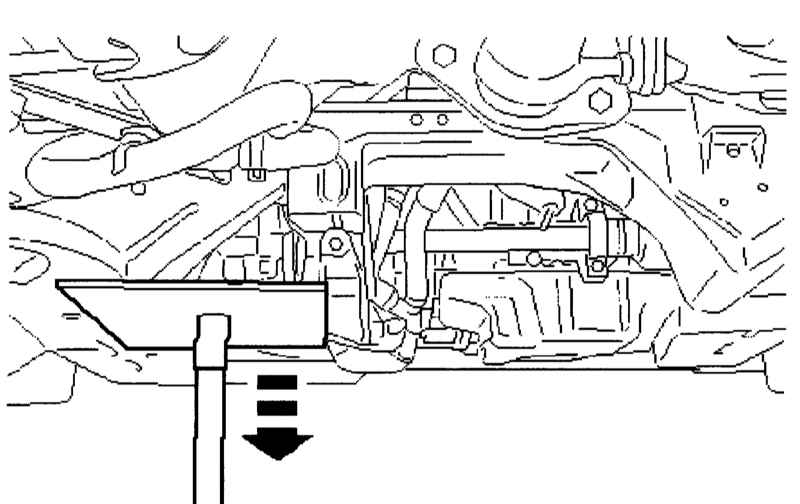

  7. ...опустите вспомогательную раму на соответствующую сторону. Подоприте освобожденную раму надлежащим гидравлическим домкратом. Далее действуйте в следующем порядке.

    Опустите и подоприте вспомогательную раму.

  8. Вывинтите задние винты вспомогательной рамы и крепежные винты держателя вспомогательной рамы.
  9. С противоположной стороны ослабьте винты на пять оборотов.
  10. Вывинтите передние крепежные винты.
  11. Ослабьте противолежащие винты на пять оборотов.
  12. Опустите вспомогательную раму, теперь становится хорошо доступным винт поперечного рычага подвески.

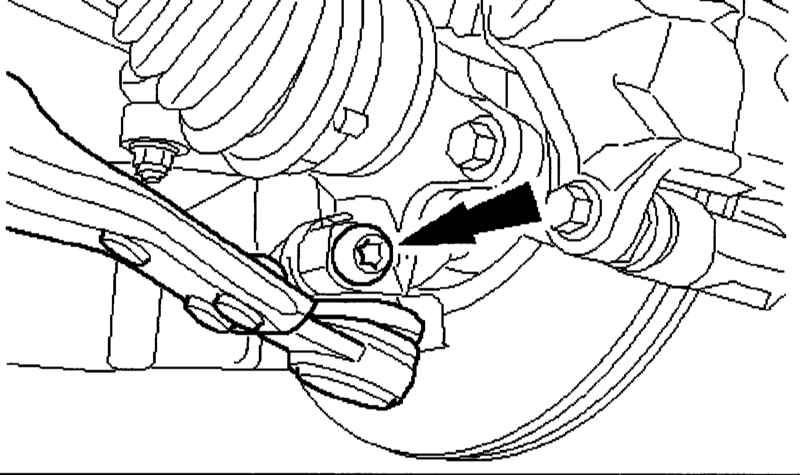

  13. Чтобы не повредить подшипники поперечного рычага, необходимо, перед тем как ослабить шаровой шарнир (указан стрелкой), обязательно опустить вспомогательную раму.
  14. Разъедините оба места расположения подшипников и демонтируйте поперечный рычаг.

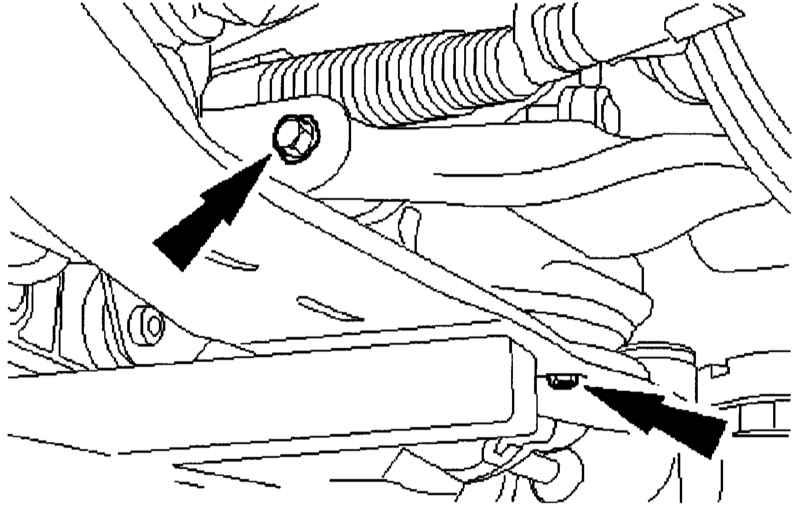

    Демонтируйте зажимной винт и гайку шарового шарнира, снимите теплозащиту. Предохраните резиновую прокладку шарового шарнира мягкой тряпкой.

    Демонтаж поперечного рычага подвески

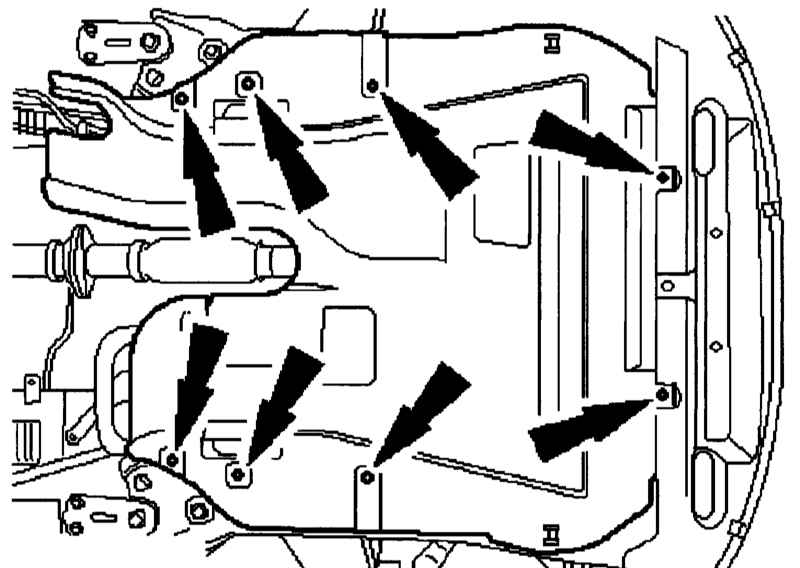

  15. Проведите монтаж в обратном порядке. При этом используйте новые винты и гайки. Прочно и окончательно затяните места размещения подшипников, когда ваш Mondeo снова станет колесами на землю. Не забудьте смонтировать теплозащиту (места крепления указаны стрелками), выровняйте вспомогательную раму под передними колесами и затем немедленно закрепите.

    Монтаж тепловой защиты.

  16. Проведите пробную поездку, затем проверьте все винтовые соединения и после этого поезжайте в любом случае со своим Mondeo на станцию оптической проверки мостов и наладки геометрии переднего моста.
