22.5. Подшипники качения, применяемые на автомобиле

№ насхеме

Обозначение

Узел, в котором применяется подшипник

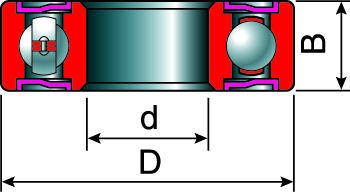

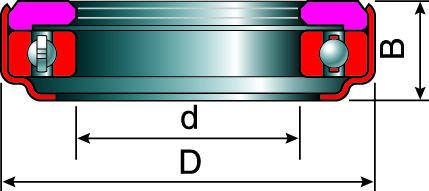

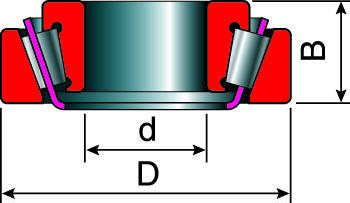

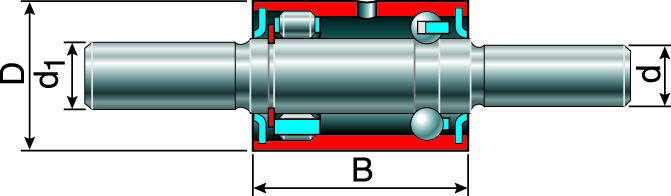

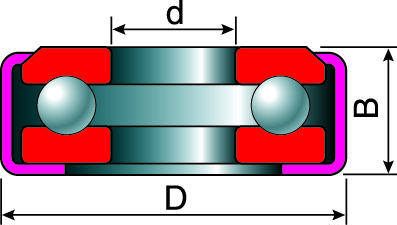

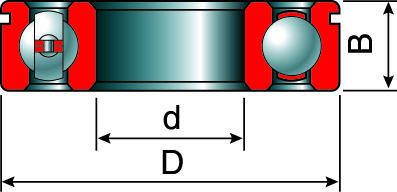

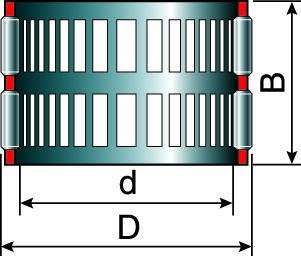

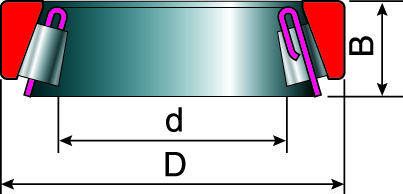

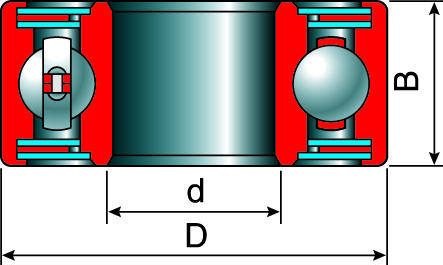

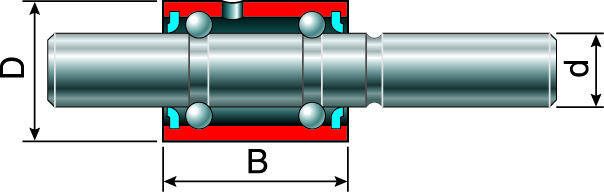

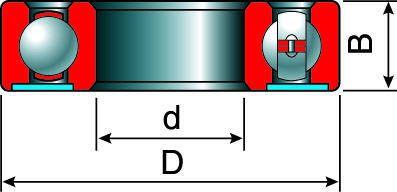

Конструкция подшипника

Размеры, мм

Количество

d

D

B

15

6-50706УШ1

Вторичный вал коробки передач* 1

30

75

19

1

30

6-50706УШ1

Первичный и вторичный валы коробки передач* 2

30

75

19

2

12, 14

В6-50305A1E

Промежуточный вал коробки передач* 1

25

62

17

2

11

В6-50307АКШ

Первичный вал коробки передач* 1

35

80

21

1

21

6-160308АУШ

Полуось заднего моста

40

90

23

2

9

80203АС9

Коленчатый вал (опора первичного вала коробки передач)

17

40

12

1

25

6-1000805Л

Вал рулевой колонки

2

17

6-180206АС9

Промежуточная опора карданной передачи* 3

30

62

16

1

6

6-180502К1С1Ш1

Ротор генератора (задний)

15

35

14

1

5

6-180603К1С9Ш1

Ротор генератора (передний)

17

47

19

1

7

108804

Шкворень поворотного кулака

20

37

11

2

10

В76-360710АУС23Ш

Муфта выключения сцепления

50,2

82

20

1

1

6-7305АШ

Ступица переднего колеса (внешний)

25

62

18,25

2

2

6-7806А

Ступица переднего колеса (внутренний)

32

72

29,75

2

18

6-7606 К1Ш

Ведущая шестерня заднего моста (передний)

30

72

29

1

19

6-7607АУШ

Ведущая шестерня заднего моста (задний)

35

80

32,75

1

20

6У-7510АШ

Дифференциал (опоры корпуса)

50

90

25

2

27

977907–К1

Вал червяка рулевого механизма (верхний)

33,02

49,225

12,4

1

29

877907

Вал червяка рулевого механизма (нижний)

22,02

58

18

1

16

704702К2

Карданные шарниры трансмиссии

17

30

24,5

8(12 * 3 )

32

904700УС17

Карданный шарнир рулевой колонки

10

19

9

4

8

943/20К1

Шкворень поворотного кулака

20

26

25

4

22

3КК 37і42і31Е

Шестерни II, III и V передач* 1

37

42

31

3

23

3КК 42і47і30Е

Шестерни I передачи и заднего хода* 1

42

47

30

2

26

922205К

Вал сошки рулевого механизма

25

52

15

1

3

6-330902ЕС17 или 6-1НР16115ЕС30

Насос охлаждающей жидкости* 4

16

30

39

1

3

6-5НР17124ЕС30

Насос охлаждающей жидкости* 5

16 d 1 =17

38

55

1

* 1 Для 5- ступенчатой коробки передач;
* 2 Для 4- ступенчатой коробки передач;
* 3 Для двухвальной карданной передачи;
* 4 Для двигателя ЗМЗ-402.10 и ЗМЗ-4021.10;
* 5 Для двигателя ЗМЗ-4062.10.
