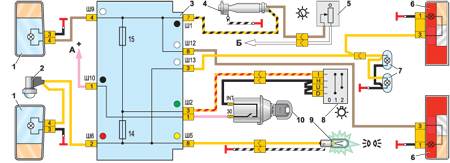

12.11. Схема включения наружного освещения

1 – блок-фары с лампами габаритного света;
2 – подкапотная лампа;
3 – монтажный блок;
4 – лампа освещения вещевого ящика;
5 – выключатель освещения приборов;
6 – задние фонари с лампами габаритного света;
7 – фонари освещения номерного знака;
8 – переключатель наружного освещения;
9 – контрольная лампа наружного освещения, расположенная в спидометре;
10 – выключатель зажигания;
А – к клемме “30” генератора;
Б – к лампам освещения приборов и к лампам подсветки выключателей
