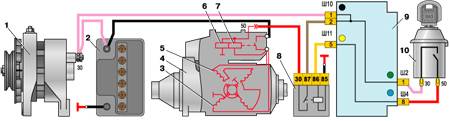

12.14. Схема соединений стартера

1 – генератор;
2 – аккумуляторная батарея;
3 – шунтовая катушка обмотки статора;
4 – стартер;
5 – сериесная катушка обмотки статора;
6 – удерживающая обмотка тягового реле;
7 – втягивающая обмотка тягового реле;
8 – реле включения стартера;
9 – монтажный блок;
10 – выключатель зажигания
