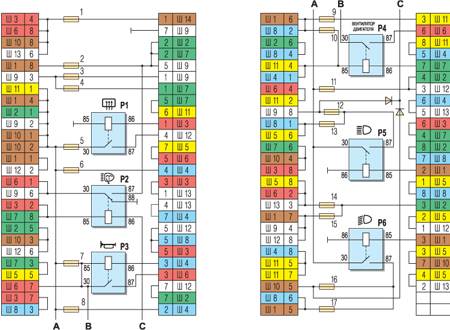

12.17. Схема соединений монтажного блока

Р1 – реле включения обогрева заднего стекла;
Р2 – реле включения очистителей и омывателя фар;
Р3 – реле включения звуковых сигналов (на автомобилях ВАЗ-2105 и ВАЗ-2104 вместо реле устанавливается перемычка между контактами “85” и “87”);
Р4 – реле включения электродвигателя вентилятора системы охлаждения двигателя (на автомобилях ВАЗ-2105 и ВАЗ-2104 не устанавливается);
Р5 – реле включения дальнего света фар;
Р6 – реле включения ближнего света фар. Наружная цифра с буквой “Ш” в обозначении штекера – номер колодки, а внутренняя цифра – условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом
