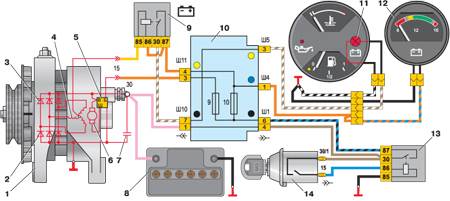

12.16. Схема соединений системы генератора Г-222

1 – генератор;
2 – отрицательный диод;
3 – положительный диод;
4 – обмотка статора;
5 – регулятор напряжения;
6 – обмотка ротора;
7 – конденсатор для подавления радиопомех;
8 – аккумуляторная батарея;
9 – реле контрольной лампы заряда аккумуляторной батареи;
10 – монтажный блок;
11 – контрольная лампа заряда аккумуляторной батареи в комбинации приборов;
12 – вольтметр;
13 – реле зажигания;
14 – выключатель зажигания
