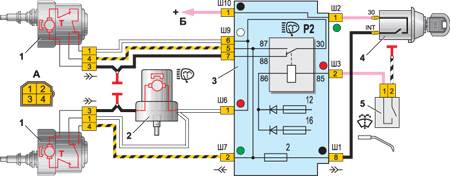

12.6. Схема включения очистителей и омывателей фар

1 – моторедукторы очистителей фар;
2 – электродвигатель омывателя фар;
3 – монтажный блок;
4 – выключатель зажигания;
5 – выключатель омывателя ветрового стекла в трехрычажном переключателе (одновременно является выключателем омывателя фар);
Р2 – реле включения очистителей и омывателя фар;
А – порядок условной нумерации штекеров в колодках очистителей фар;
Б — к клемме “30” генератора
