12.4. Схема соединения комбинации приборов

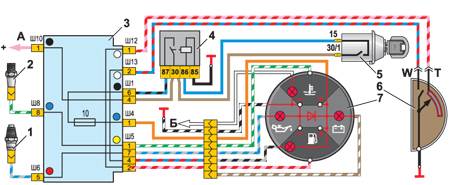

1 – датчик контрольной лампы давления масла;
2 – датчик указателя температуры охлаждающей жидкости;
3 – монтажный блок;
4 – реле зажигания;
5 – выключатель зажигания;
6 – датчик указателя уровня топлива;
7 – комбинация приборов;
А – к выводу “30” генератора;
Б – к выключателю освещения приборов
