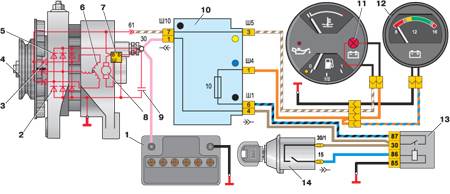

12.15. Схема соединений системы генератора 37.3701

1 – аккумуляторная батарея;
2 – отрицательный диод;
3 – дополнительный диод;
4 – генератор;
5 – положительный диод;
6 – обмотка статора;
7 – регулятор напряжения;
8 – обмотка ротора;
9 – конденсатор для подавления радиопомех;
10 – монтажный блок;
11 – контрольная лампа заряда аккумуляторной батареи в комбинации приборов;
12 – вольтметр;
13 – реле зажигания ;
14 – выключатель зажигания
