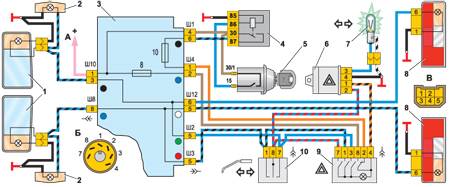

12.9. Схема включения указателей поворота и аварийной сигнализации

1 – блок-фары с передними указателями поворота;
2 – боковые указатели поворота;
3 – монтажный блок;
4 – реле зажигания;
5 – выключатель зажигания;
6 – реле-прерыватель указателей поворота и аварийной сигнализации;
7 – контрольная лампа указателей поворота, расположенная в спидометре;
8 – задние фонари с лампами указателей поворота;
9 – выключатель аварийной сигнализации;
10 – переключатель указателей поворота в трехрычажном переключателе;
А – к клемме “30” генератора;
Б – нумерация штекеров в выключателе аварийной сигнализации;
В – порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации
