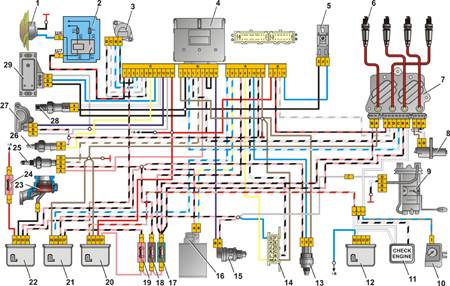

12.3. Схема электрических соединений системы впрыска

1 – электродвигатель вентилятора
системы охлаждения двигателя:
2 – монтажный блок;
3 – регулятор холостого хода;
4 – электронный блок управления;
5 – октан-потенциометр;
6 – свечи зажигания;
7 – модуль зажигания;
8 – датчик положения коленчатого вала;
9 – электробензонасос с датчиком уровня топлива;
10 – тахометр;
11 – контрольная лампа “CHECK ENGINE”;
12 – реле зажигания автомобиля;
13 – датчик скорости;
14 – колодка диагностики;
15 – форсунка;
16 – клапан продувки адсорбера;
17, 18, 19 – предохранители системы впрыска;
20 – реле зажигания системы впрыска;
21 – реле включения электробензонасоса;
22 – реле электроподогревателя впускной трубы;
23 – электроподогреватель впускной трубы;
24 – предохранитель подогревателя впускной трубы;
25 – датчик концентрации кислорода;
26 – датчик температуры охлаждающей жидкости;
27 – датчик положения дроссельной заслонки;
28 – датчик температуры воздуха;
29 – датчик абсолютного давления;
А – к клемме “плюс” аккумуляторной батареи;
В – к клемме “15” выключателя зажигания;
Р4 – реле включения электродвигателя вентилятора
