15.17. Замена и регулировка регулятора давления

 ПОРЯДОК ВЫПОЛНЕНИЯ

Работу проводим на смотровой канаве.

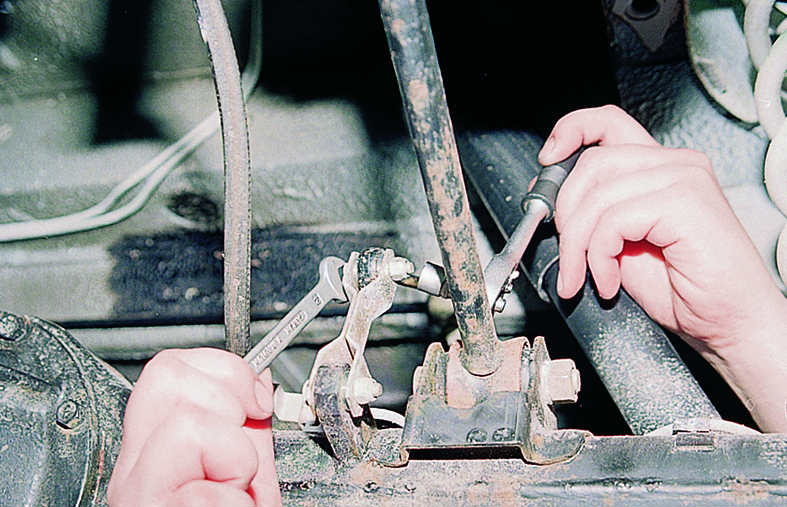

Двумя ключами «на 10» отсоединяем рычаг привода регулятора давления от тяги, соединенной с кронштейном балки заднего моста.

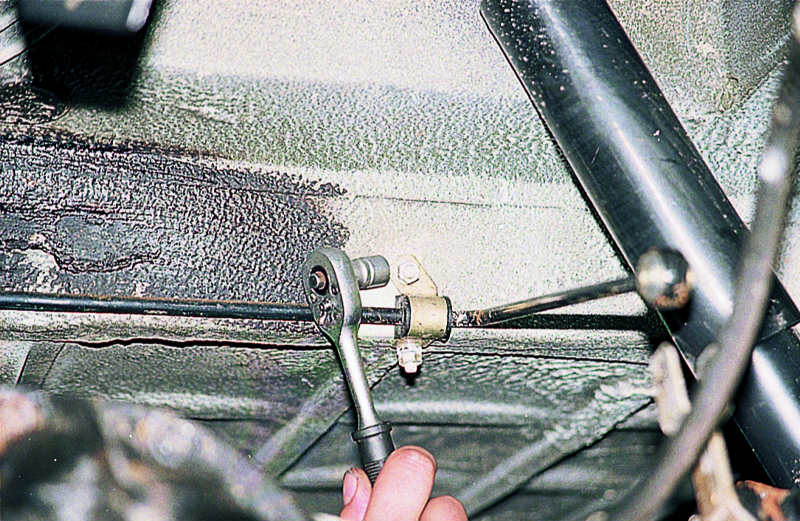

Головкой «на 10» отворачиваем две гайки скобы крепления рычага к кузову.

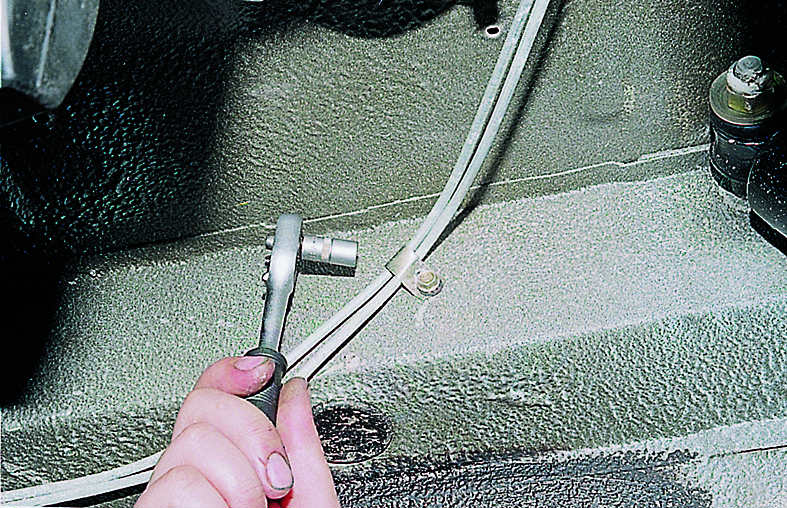

Головкой «на 10» отворачиваем крепление хомута тормозных трубок.

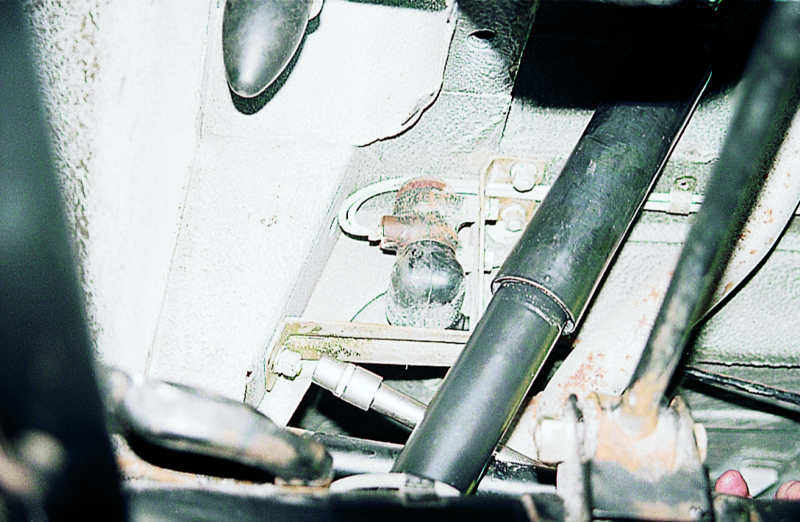

Головкой «на 13» отворачиваем три гайки крепления кронштейна к кузову и два болта крепления регулятора давления к кронштейну.

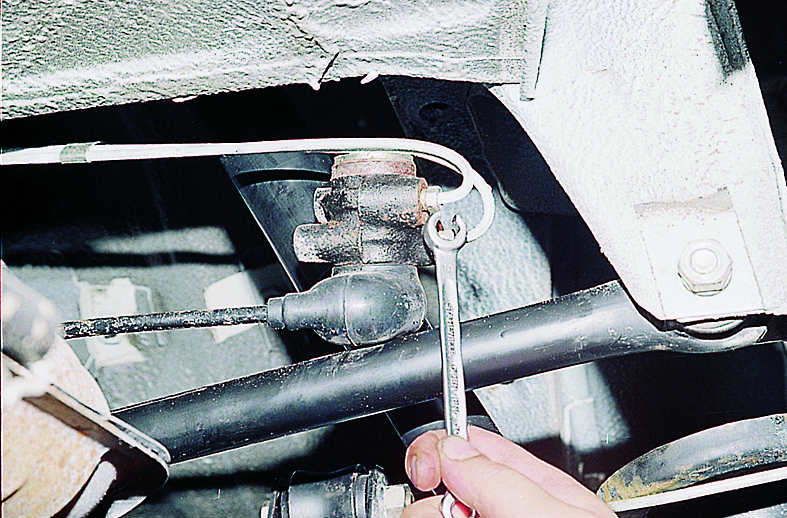

Головкой «на 10» отворачиваем штуцеры двух тормозных трубок.

Снимаем регулятор давления с рычагом.

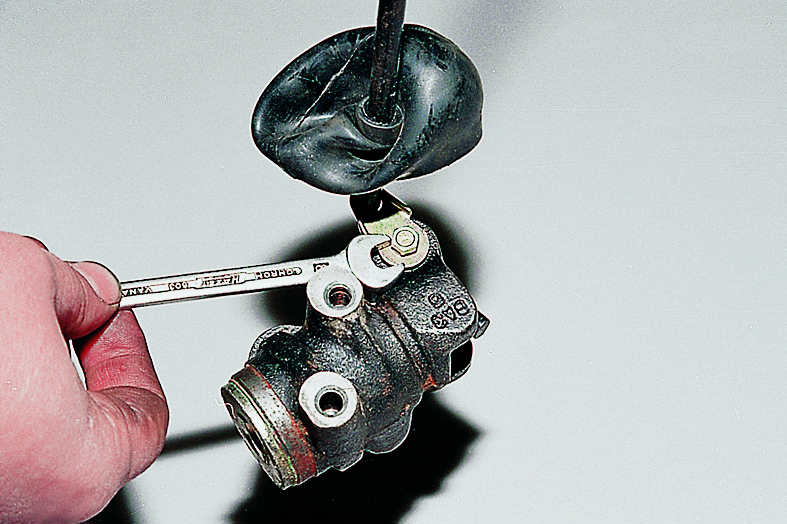

Ключом «на 8», сдвинув защитный чехол, отворачиваем болт крепления скобы рычага к корпусу регулятора.

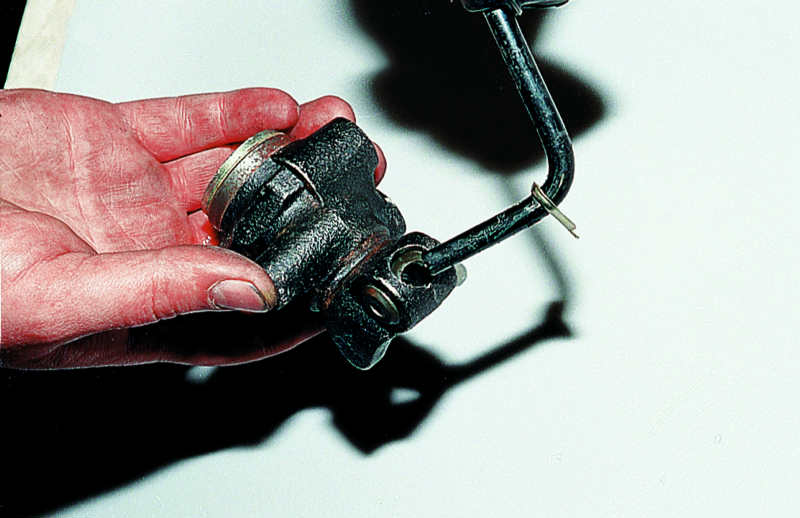

Снимаем рычаг.

Устанавливаем регулятор давления в порядке, обратном снятию. После установки прокачиваем тормозную систему (см. Замена тормозной жидкости и прокачка тормозной системы) и регулируем его:

  • вывешиваем заднюю часть автомобиля. Устанавливаем расстояние 140±5 мм от конца рычага регулятора до продольной балки кузова. На автомобилях выпуска до середины 1976 г. это расстояние равно 200±5 мм;
  • приподняв резиновый колпачок и ослабив два болта крепления, поворачиваем регулятор до легкого соприкосновения противоположного конца рычага с поршнем, выступающим из регулятора. Удерживая регулятор в этом положении, затягиваем болты его крепления. Покрыв слоем смазки конец рычага и выступающую часть поршня, устанавливаем резиновый колпачок на место.

Аналогичную работу выполняем в случае, если ослабло крепление регулятора к кронштейну.
