3.2. Двигатель ВАЗ-21214

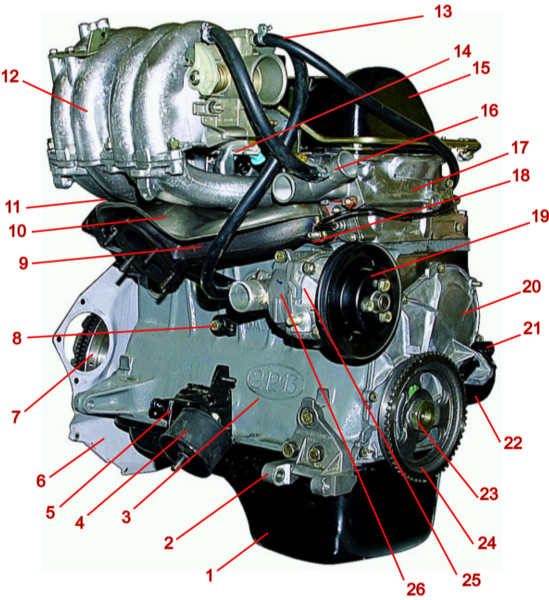

1 – поддон картера;
2 – кронштейн крепления генератора;
3 – блок цилиндров;
4 – подушка опоры силового агрегата;
5 – кронштейн опоры силового агрегата;
6 – крышка картера сцепления;
7 – маховик;
8 – датчик детонации;
9 – выпускной коллектор;
10 – теплозащитный экран впускной трубы;
11 – впускная труба;
12 – ресивер;
13 – дроссельный узел;

14 – топливная рампа;
15 – крышка головки блока цилиндров;
16 – выпускной патрубок рубашки охлаждения;
17 – головка блока цилиндров;
18 – гидравлический натяжитель цепи;
19 – шкив насоса охлаждающей жидкости;
20 – крышка привода распределительного вала;
21 – датчик положения коленчатого вала;
22 – масляный фильтр;
23 – гайка крепления шкива коленчатого вала;
24 – шкив коленчатого вала;
25 – крышка насоса охлаждающей жидкости;
26 – корпус насоса охлаждающей жидкости.

Бензиновый, четырехтактный, четырехцилиндровый, восьмиклапанный, рядный, с верхним расположением распределительного вала.

Порядок работы цилиндров: 1–3–4–2, отсчет – от шкива коленчатого вала. Система питания – распределенный впрыск, управление двигателем – контроллер «BOSCH MP7.0» (нормы токсичности Евро-2). В системе выпуска установлен каталитический нейтрализатор.

Справа на двигателе (по ходу автомобиля) расположены: ресивер с дроссельным узлом, датчиком положения дроссельной заслонки и регулятором холостого хода, впускная труба и выпускной коллектор, топливная рампа с форсунками и регулятором давления топлива, датчики детонации и температуры охлаждающей жидкости (для системы впрыска), генератор, термостат, стартер (на картере сцепления). Корпус воздушного фильтра с датчиком массового расхода воздуха закреплен на отдельном кронштейне справа от двигателя.

Слева на двигателе расположены: свечи и провода высокого напряжения, модуль зажигания, указатель уровня масла, масляный фильтр, датчики температуры охлаждающей жидкости и давления масла (контрольных приборов). Спереди: привод насоса охлаждающей жидкости и генератора (клиновым ремнем), датчик положения коленчатого вала.

Цилиндропоршневая группа – такая же, как у двигателя мод. 21213 (см. Двигатель ВАЗ-21213). На носке коленчатого вала установлен шкив привода генератора и насоса охлаждающей жидкости с зубчатым диском – для считывания информации датчиком положения коленчатого вала. Диск имеет 58 зубьев (окружность разбита на 60 зубьев, но два отсутствуют, образуя впадину – это нужно для получения импульса синхронизации при каждом обороте коленчатого вала). Крышка привода распределительного вала мод. 21214 отличается от крышки мод. 21213 наличием прилива с отверстием под датчик положения коленчатого вала.

Привод механизма газораспределения – однорядной цепью. Соответственно, звездочки коленчатого и распределительного валов, а также вала привода масляного насоса – тоже однорядные; они невзаимозаменяемы с деталями двигателя мод. 21213. При этом число зубьев звездочки вала привода масляного насоса уменьшили с 38 до 30 (синхронизация оборотов для работы датчика-распределителя зажигания здесь не нужна), тем самым повысив производительность масляного насоса (это необходимо в связи с появлением гидронатяжителя цепи и гидроопор рычагов клапанов).

Башмак натяжителя мод. 21214 значительно длиннее башмака мод. 21213. Он, как и успокоитель цепи, изготовлен из износостойкой пластмассы. Перенесены и точки их крепления. Ось поворота башмака натяжителя находится в нижней части блока цилиндров, справа от звездочки коленчатого вала (на ее месте в двигателе мод. 21213 был ограничительный палец).

Натяжитель – пружинно-гидравлический: предварительное натяжение цепи (при выключенном двигателе) обеспечивается пружиной, рабочее (после пуска двигателя) – подпором масла под давлением, которое подается по стальной трубке от переходника под датчиком аварийного давления масла.

Вместо регулировочных болтов в клапанном механизме установлены гидроопоры рычагов клапанов (гидрокомпенсаторы зазоров). Они запитываются маслом под давлением, подводимом по отдельной трубке от отверстия в корпусе подшипников распределительного вала возле средней шпильки его крепления. В связи с тем, что зазоры в клапанном механизме практически отсутствуют, не устанавливаются пружины, прижимавшие рычаги клапанов на двигателе мод. 21213. Отличается и форма кулачков распределительного вала.
