3.5. Регулировка тепловых зазоров в клапанном механизме карбюраторного двигателя

 ПОРЯДОК ВЫПОЛНЕНИЯ

Замер и регулировку зазоров проводим на холодном двигателе.

Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
Снимаем крышку датчика-распределителя зажигания (см. Снятие крышки датчика-распределителя зажигания).
Проворачиваем коленчатый вал за гайку крепления его шкива по часовой стрелке…

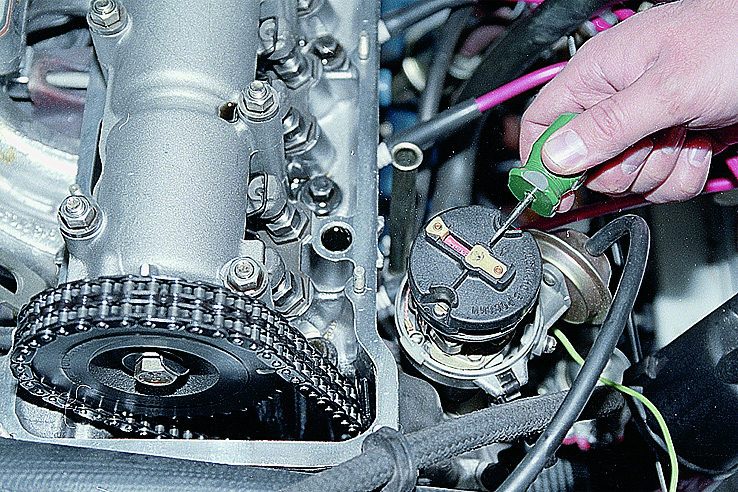

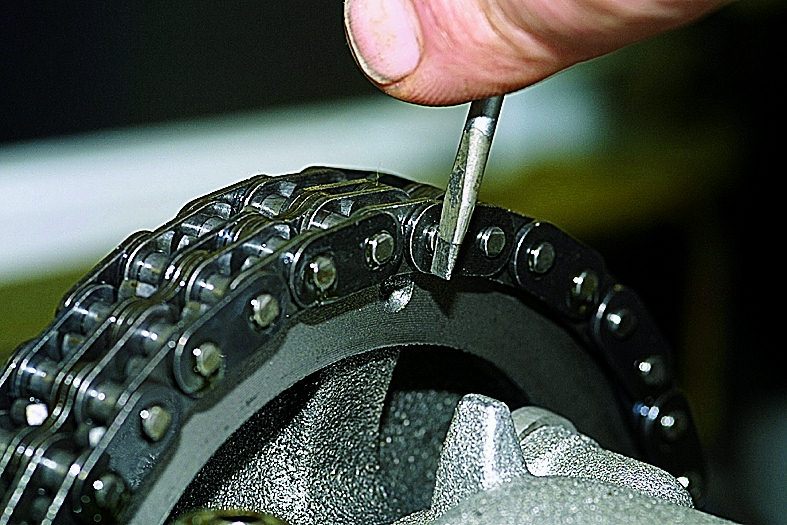

…до совпадения метки (сверления) на звездочке распределительного вала с выступом на корпусе подшипников.

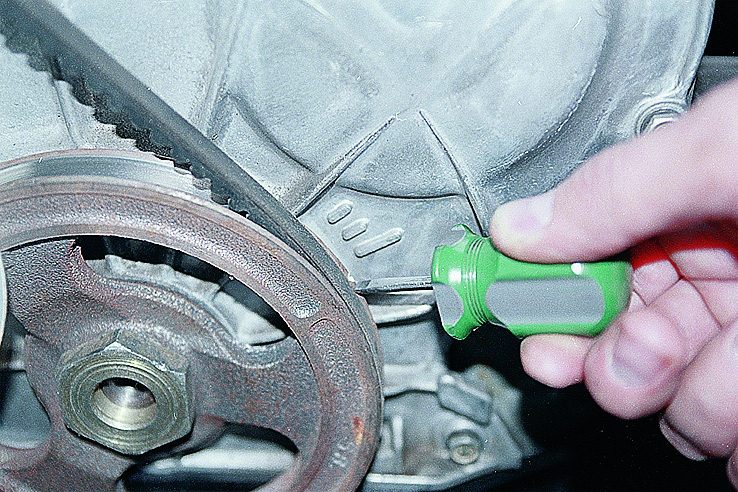

При этом метка на шкиве коленчатого вала должна располагаться напротив метки ВМТ (длинной) на крышке привода распределительного вала.

В этом положении валов, соответствующем концу такта сжатия в 4-м цилиндре, проверяем и, при необходимости, регулируем зазоры у выпускного клапана 4-го цилиндра (8-й кулачок) и впускного клапана 3-го цилиндра (6-й кулачок).
Последовательно проворачивая коленчатый вал двигателя на 180° по часовой стрелке, проверяем и регулируем зазоры остальных клапанов в порядке, указанном в таблице:

Угол поворота коленчатого вала, град.

№ регулируемых клапанов (кулачков)
0
8 и 6
180
4 и 7
360
1 и 3
540
5 и 2

Угол поворота коленчатого вала можно контролировать и по бегунку распределителя. При повороте коленчатого вала на 180° бегунок повернется на 90°.

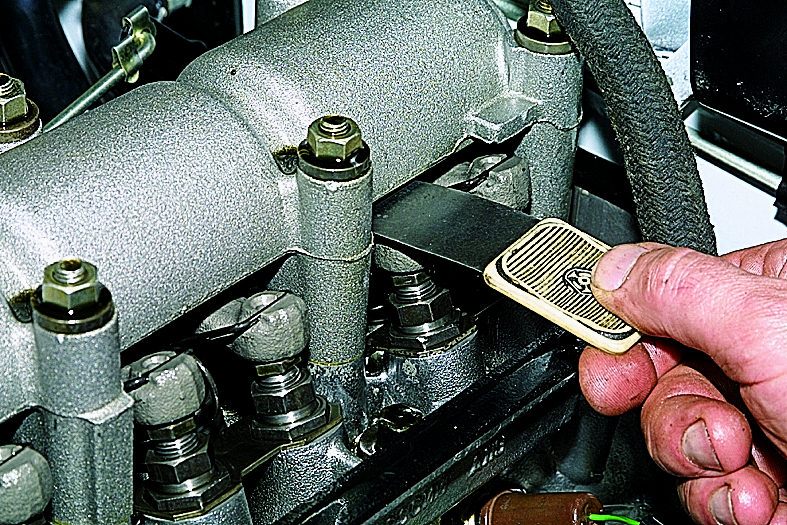

Для проверки зазора вставляем между рычагом клапана и кулачком распределительного вала широкий плоский щуп толщиной 0,15 мм – для впускного клапана или 0,20 мм – для выпускного.

При нормальном зазоре щуп должен входить с легким закусыванием.

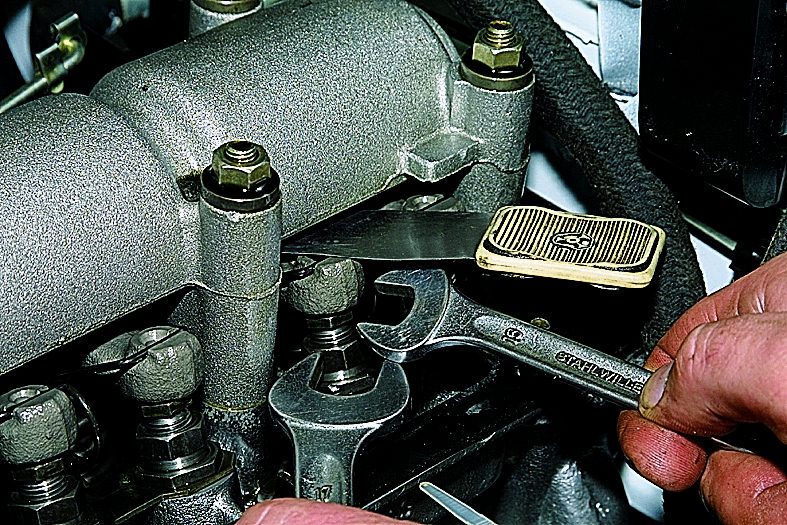

Для регулировки зазора ключом «на 17» ослабляем затяжку контргайки регулировочного болта, а ключом «на 13» вращаем регулировочный болт, выставляя требуемый зазор.

Затягиваем контргайку, удерживая регулировочный болт от проворачивания. Опять проверяем зазор и, при необходимости, повторяем регулировку.
Отрегулировать зазор в клапанном механизме можно с использованием приспособления с индикатором. Для этого…

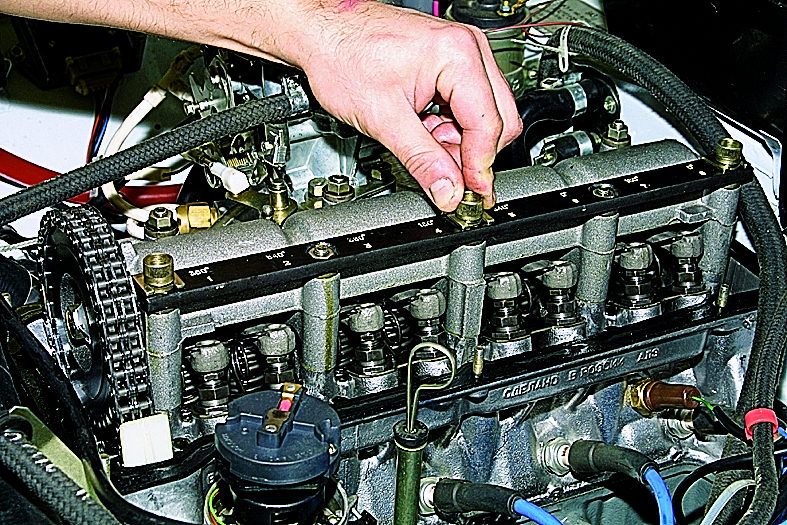

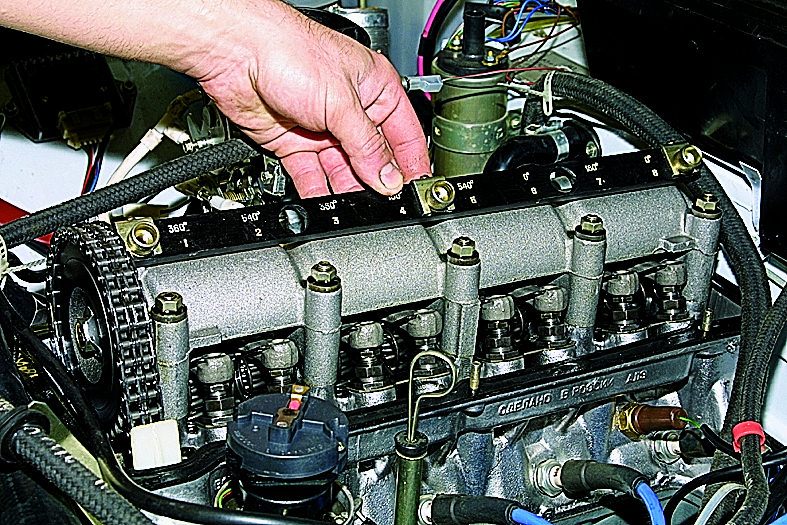

…устанавливаем планку приспособления на корпус подшипников распределительного вала…

…и закрепляем планку на шпильках крепления корпуса.

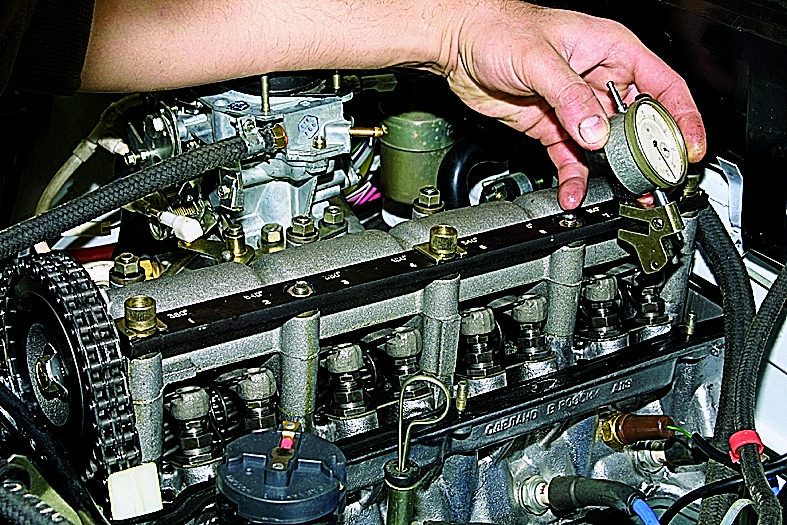

Устанавливаем стойку с индикатором на планку приспособления напротив проверяемого клапана,...

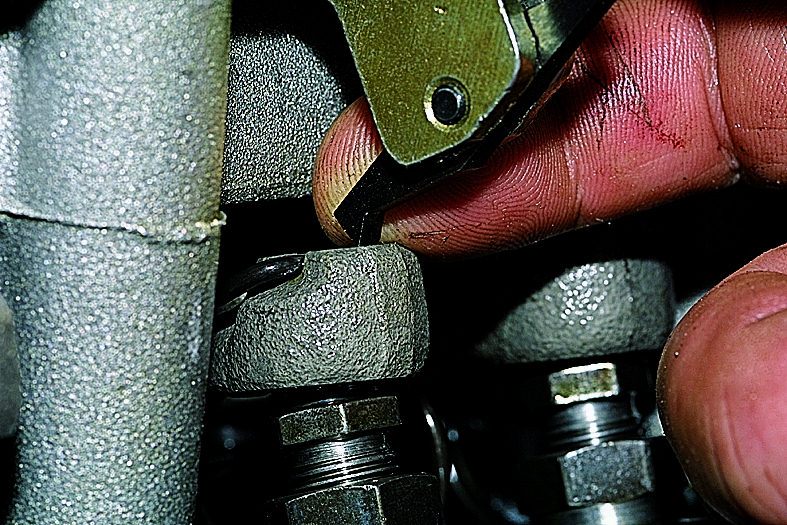

…опирая выступ коромысла стойки индикатора о затылок рычага клапана.

Закрепляем стойку индикатора на планке. Уперев ножку индикатора в другой выступ коромысла стойки,…

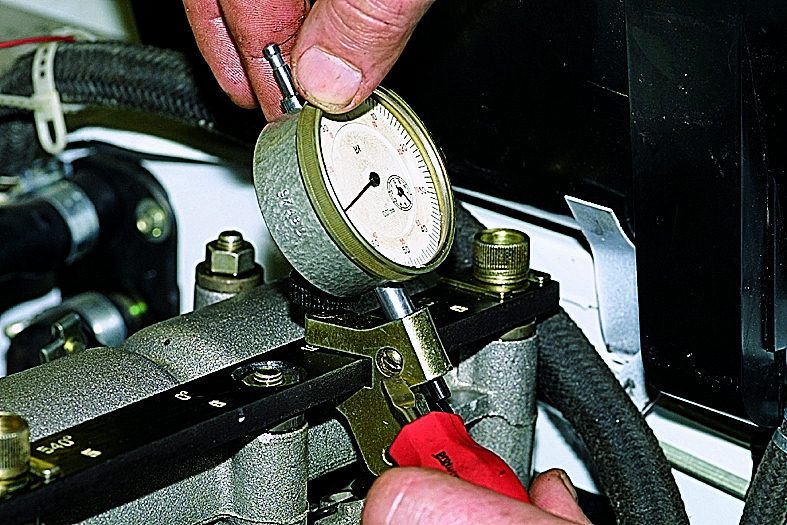

…закрепляем индикатор на стойке.

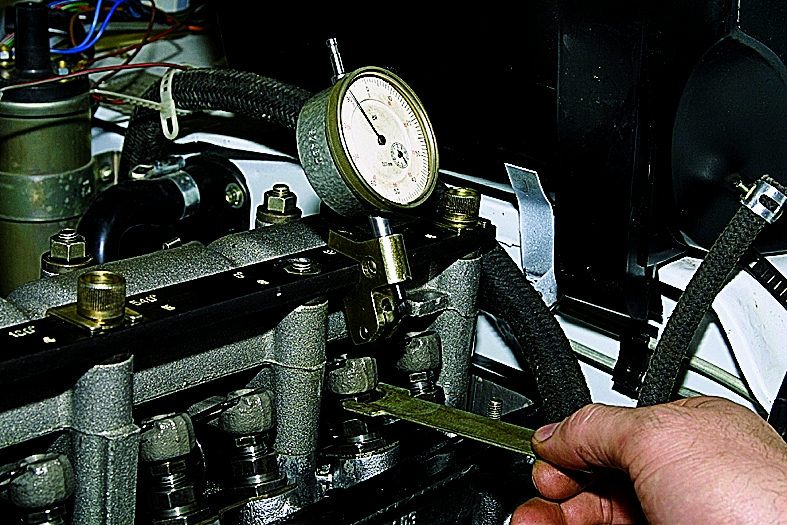

Приподнимая рычаг клапана вильчатой пластиной приспособления, определяем по индикатору зазор в клапанном механизме в соответствии с инструкцией к приспособлению.

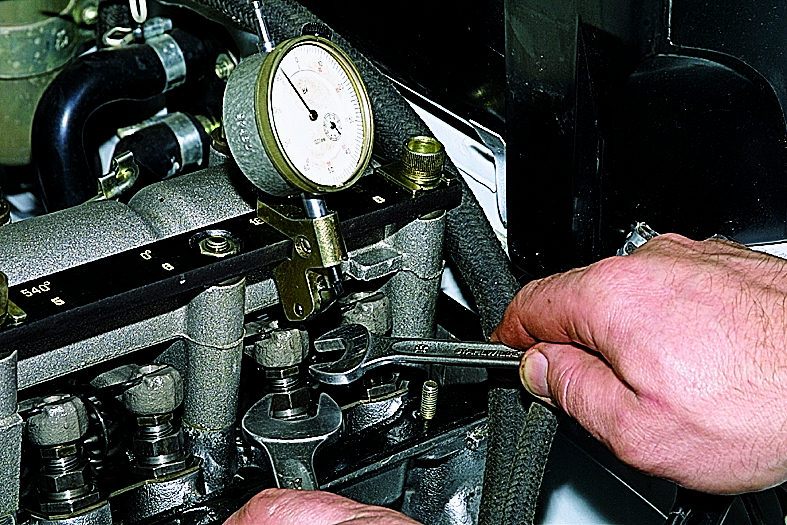

При необходимости, регулируем зазор.
