19.6. Стартер

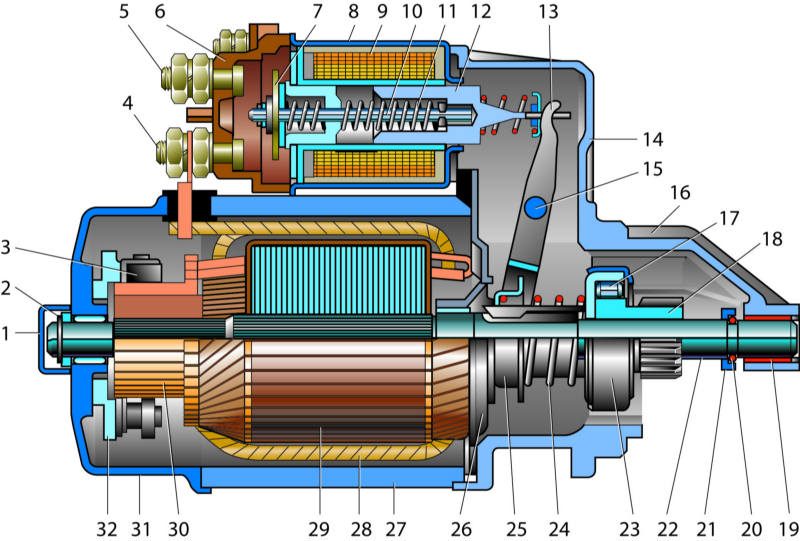

1 – колпак защитный;
2 – шайба запорная;
3 – щетка;
4,5 – выводы;
6 – крышка тягового реле;
7 – контактная пластина;
8 – тяговое реле;
9 – обмотка реле;
10 – шток;
11 – возвратная пружина;
12 – сердечник;
13 – рычаг;
14 – крышка;
15 – ось рычага;
16 – удлинитель крышки;
17 – ролик;

18 – ведущая (приводная) шестерня;
19 – втулка;
20 – кольцо пружинное;
21 – втулка упорная;
22 – вал;
23 – обгонная муфта;
24 – пружина;
25 – полумуфта включения;
26 – опора промежуточная;
27 – статор;
28 – обмотка статора;
29 – ротор (якорь);
30 – коллектор;
31 – крышка;
32 – щеткодержатель.

Стартер – четырехполюсный четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

Крутящий момент от вала якоря передается на ведущую шестерню привода через роликовую обгонную муфту.

Стартеры двигателей ЗМЗ-4062 и ЗМЗ- 402 принципиально не отличаются. Стартер 42.3708-10 установлен на двигатель ЗМЗ-4062 с правой стороны, СТ203-Б4 – на двигатель ЗМЗ-402 слева.

Техническая характеристика стартера 42.3708-10 (СТ230-Б4)

Номинальная мощность, кВт

1,7 (1,0)
Номинальное напряжение, В
12
Потребляемый ток в заторможенном состоянии, не более, А
700 (550)
Крутящий момент, не менее кгс•м
1,6 (2,0)
Потребляемый ток в режиме холостого хода, не более, А
80 (85)

В стальном корпусе стартера установлены четыре обмотки возбуждения. Корпус и крышки стартера стянуты двумя шпильками. Вал якоря вращается в двух бронзографитных втулках, установленных в крышках и промежуточной опоре.

На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении – от стартера к двигателю, разобщая их после запуска двигателя. Это необходимо для защиты якоря стартера от повреждения из-за чрезмерной частоты вращения.

Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение "стартер", напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается.

Напряжение срабатывания реле должно быть не более 8 В при 20±5°С. Если это не так, в реле или приводе имеется неисправность.

Исправность привода определяется осмотром деталей после разборки стартера. Неисправное реле заменяют.
