19.4. Генератор двигателя ЗМЗ-4062

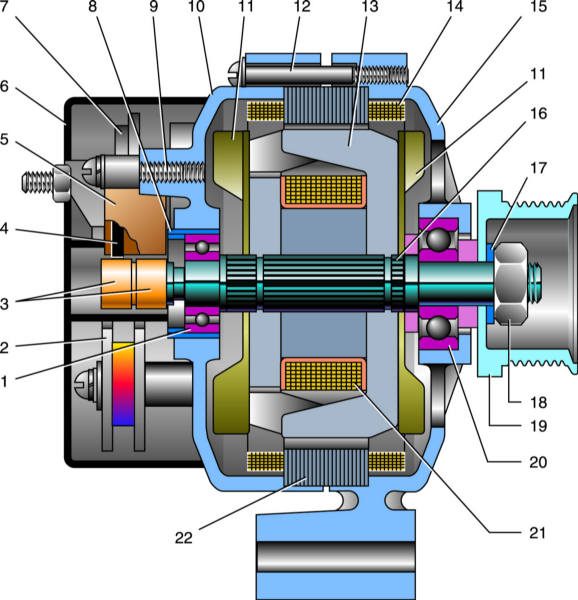

Генератор 9422.3701

1 – задний подшипник;
2 – выпрямительный блок;
3 – контактные кольца;
4 – щетка;
5 – щеткодержатель;
6 – кожух;
7 – диод;
8 – держатель подшипника;
9 – винт;
10 – задняя крышка;
11 – вентиляторы;

12 – винт;
13 – ротор;
14 – обмотка статора;
15 – передняя крышка;
16 – вал ротора;
17 – шайба;
18 – гайка;
19 – шкив;
20 – передний подшипник;
21 – обмотка ротора;
22 – статор.

Автомобили с двигателем 4062 комплектуются генераторами 9422.3701 и частично 2502.3771.

Генератор 9422.3701 – это трехфазная синхронная электрическая машина с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя поликлиновым ремнем.

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка в подшипники заложена на весь срок их службы. Задний подшипник запрессован на вал ротора и в заднюю крышку. Передний подшипник установлен с внутренней стороны передней крышки и поджат шайбой с четырьмя винтами. Задняя часть генератора закрыта пластмассовым кожухом.

В статоре генератора две трехфазные обмотки, выполненные по схеме “звезда” и подключенные параллельно друг другу. Выпрямитель – мостовой схемы, состоит из шести силовых ограничительных диодов или обычных (на части генераторов). Они запрессованы в две подковообразные алюминиевые пластины-держатели. На одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после запуска двигателя.

На роторе расположены обмотки возбуждения генератора. Выводы обмоток припаяны к двум медным контактным кольцам на валу ротора. Питание к ним подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулятором напряжения.

Регулятор напряжения неразборный, при выходе из строя его заменяют.

Для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для снижения радиопомех между выводом “ ” и “массой” генератора установлен конденсатор.

Внутренние обмотки генератора и выпрямительный блок охлаждаются центробежными вентиляторами через окна в крышках. Генератор 2502.3771 имеет некоторые конструктивные отличия.

Техническая характеристика генератора 9422.3701

Напряжение номинальное, В

14
Максимальный ток, А
72
Регулируемое напряжение, В
13,5–14,2
Сопротивление обмотки возбуждения, Ом
2,3–2,7
