20.16. Снятие панели приборов

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем консоль панели приборов (см. Снятие консоли панели приборов).

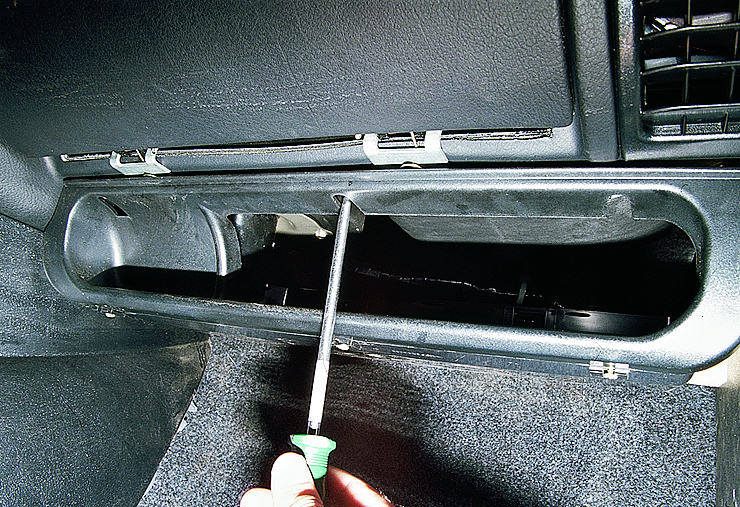

Отверткой отворачиваем три винта на 2–3 оборота…

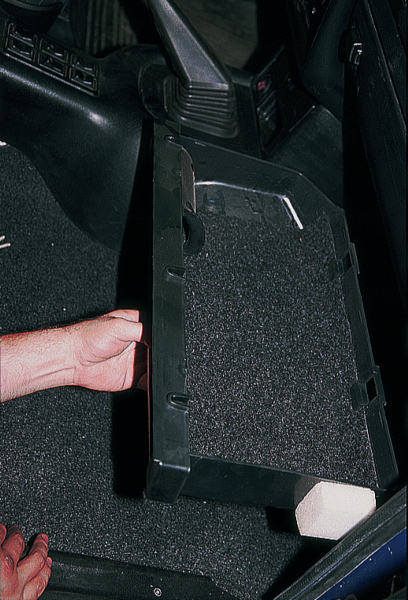

…и вынимаем на себя правую нижнюю подставку панели приборов.

Снимаем правую и левую обивки передка (см. Снятие обивки передка).

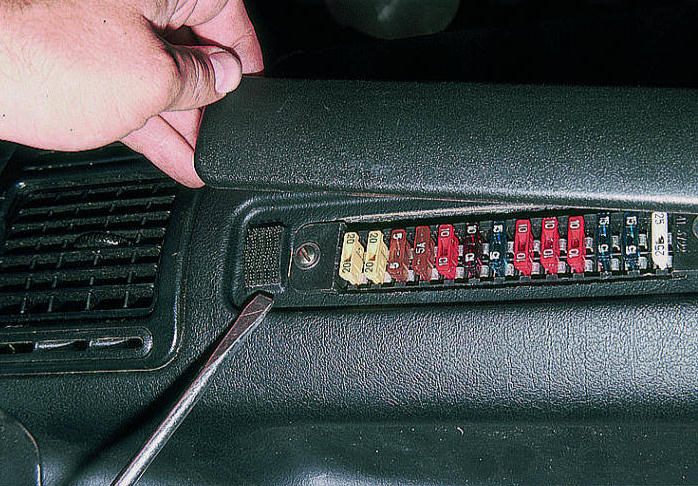

Поддеваем отверткой и снимаем накладку блока предохранителей.

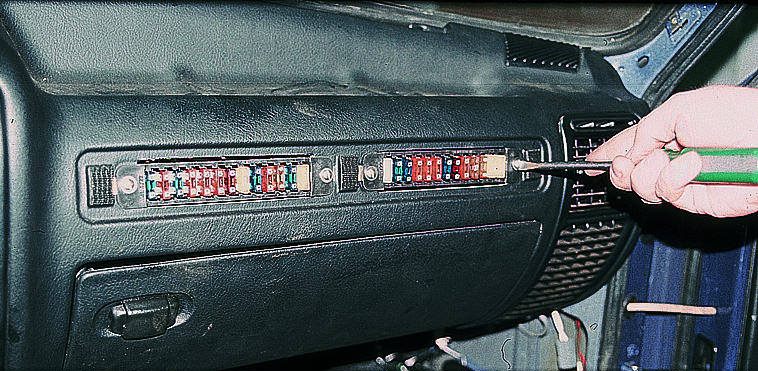

Шлицевой отверткой отворачиваем 4 самореза крепления…

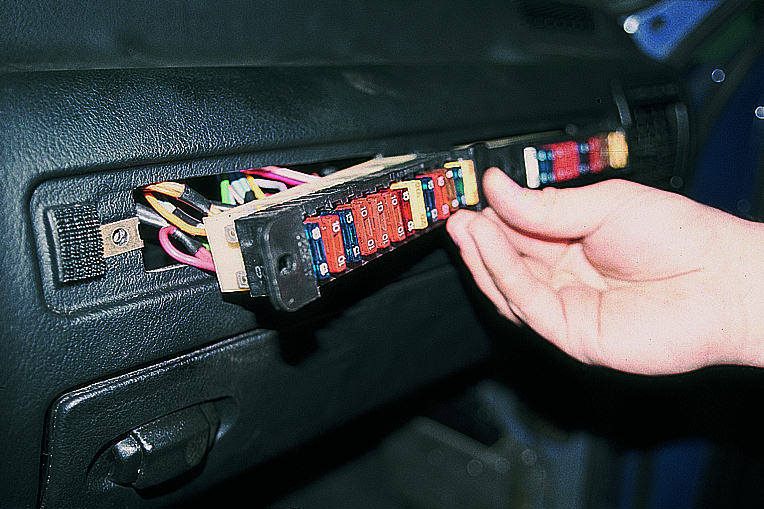

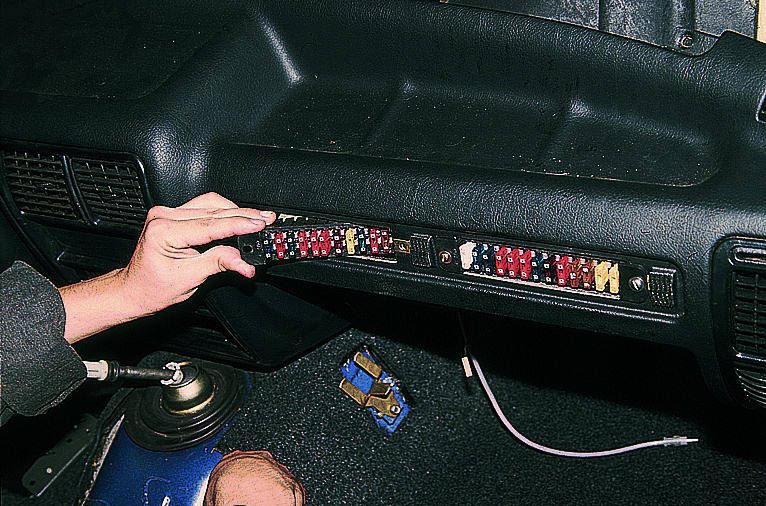

…и вынимаем два блока предохранителей.

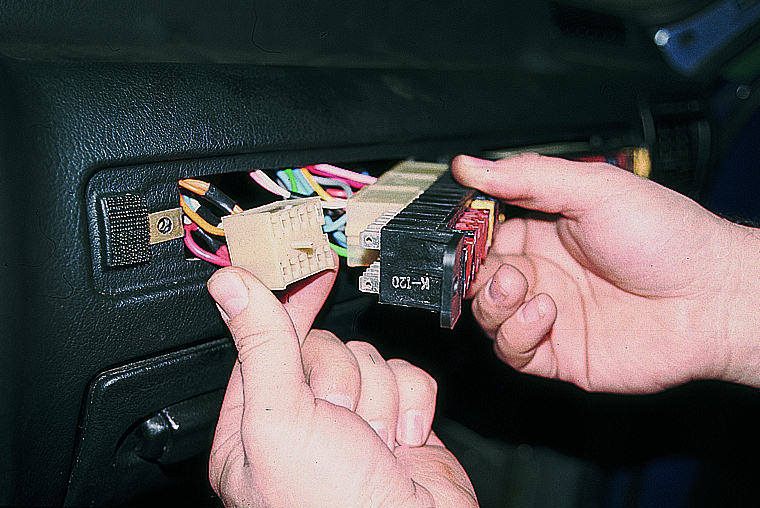

Дальше можно пойти двумя путями. Первый – пронумеровав штекерные колодки…

…отсоединить их от предохранительных блоков.

Второй, не отсоединяя разъемов, завести один край колодки в проем и протолкнуть ее туда.

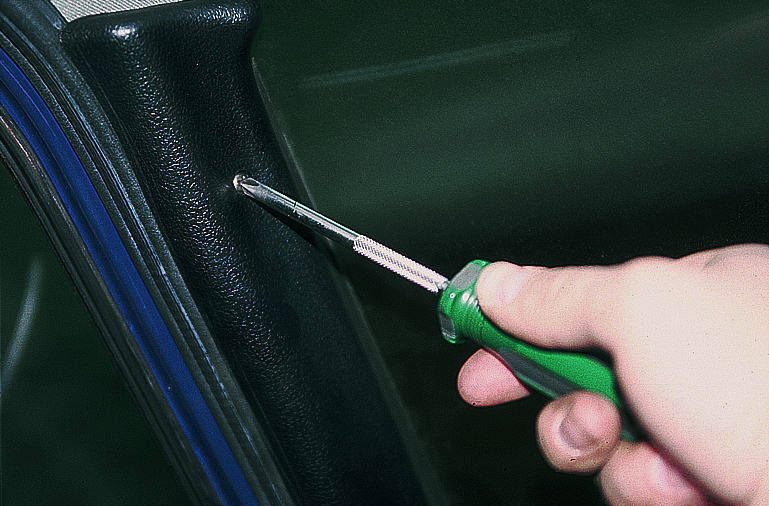

Вывернув крестообразной отверткой три самореза…

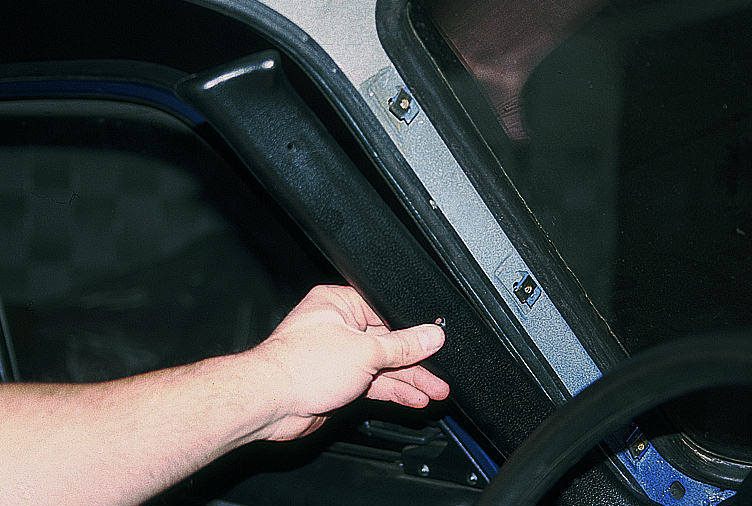

…снимаем накладки передних стоек.

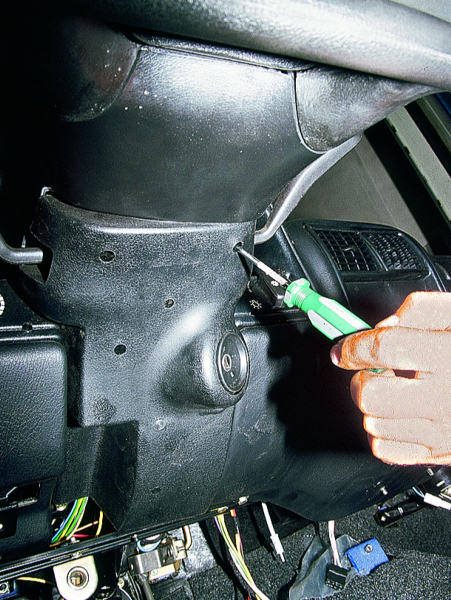

Отворачиваем крестообразной отверткой пять саморезов снизу…

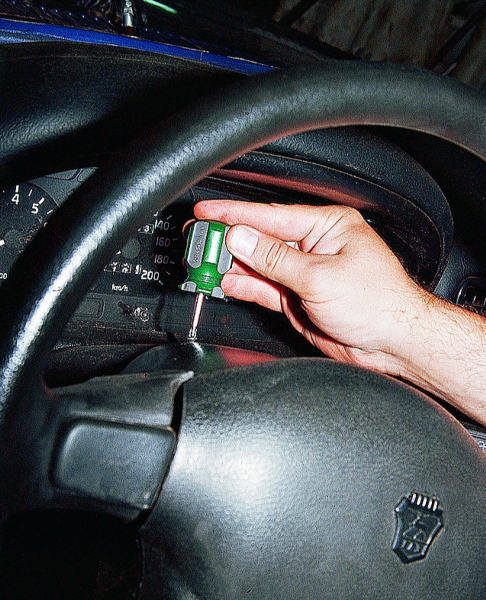

…и один сверху…

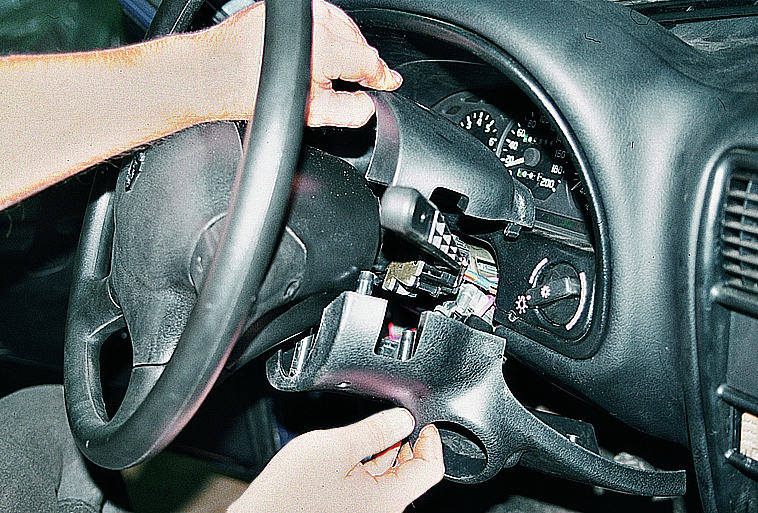

…и снимаем кожух рулевой колонки.

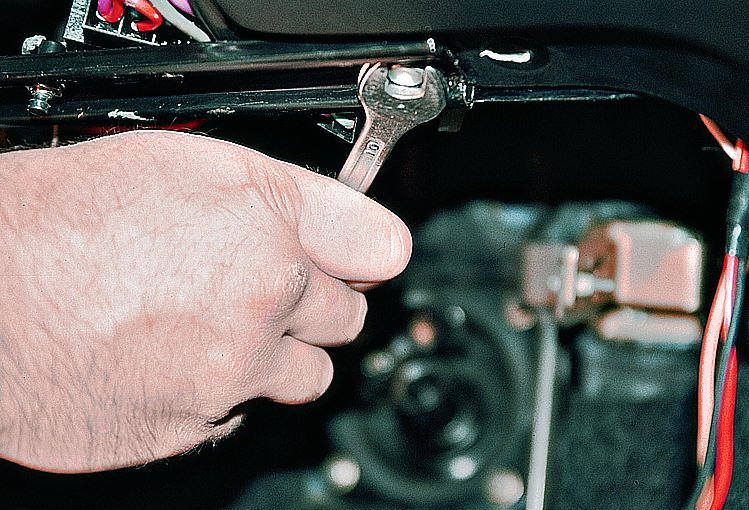

Ключом “на 10” отворачиваем два болта и снимаем усилитель панели приборов.

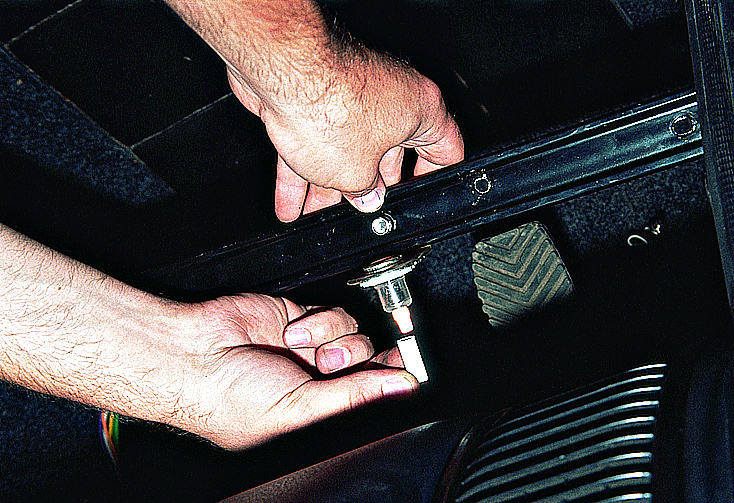

Отсоединяем питающий провод от штекерного гнезда, установленного на нем.

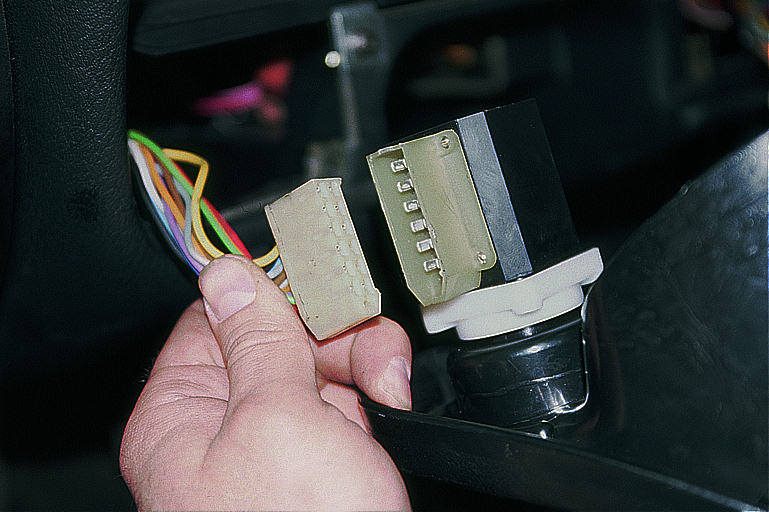

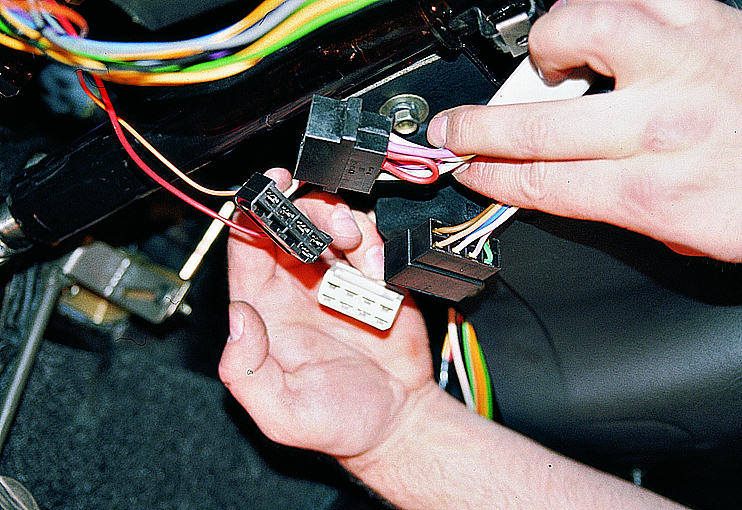

Разъединяем два электрических разъема замка зажигания и переключателя стеклоочистителя.

Провода переключателя указателей поворотов удобнее не отсоединять, а снять вместе с переключателем. Для этого необходимо выполнить следующее:

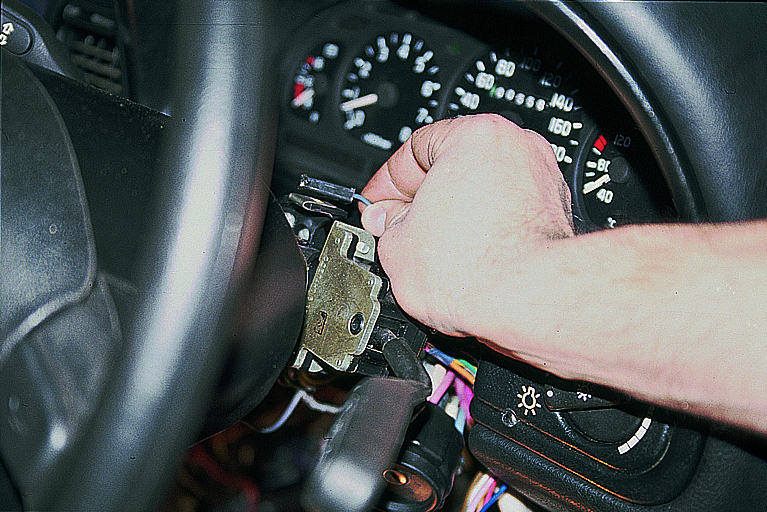

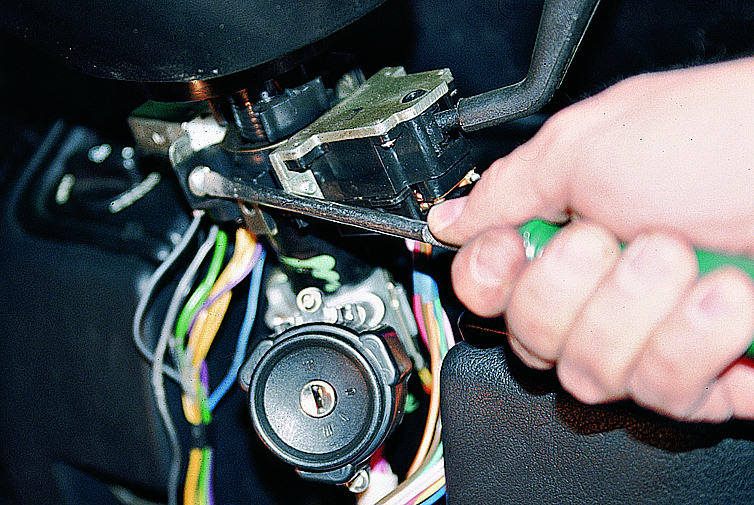

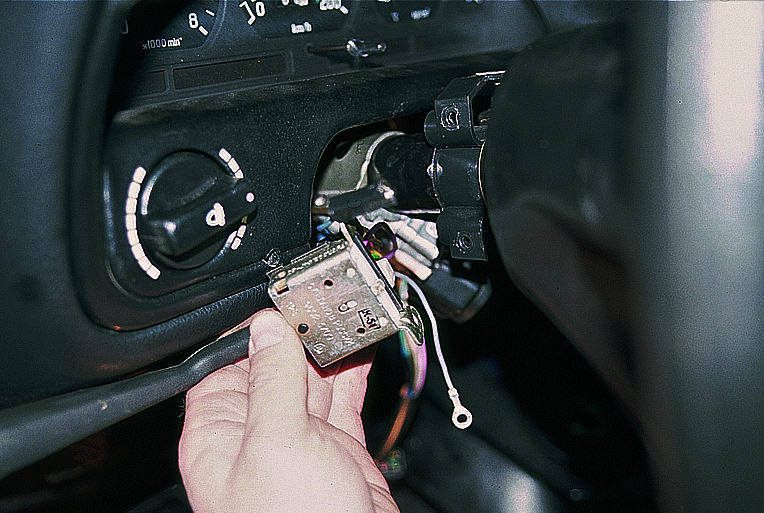

Отверткой отворачиваем нижний винт крепления переключателя…

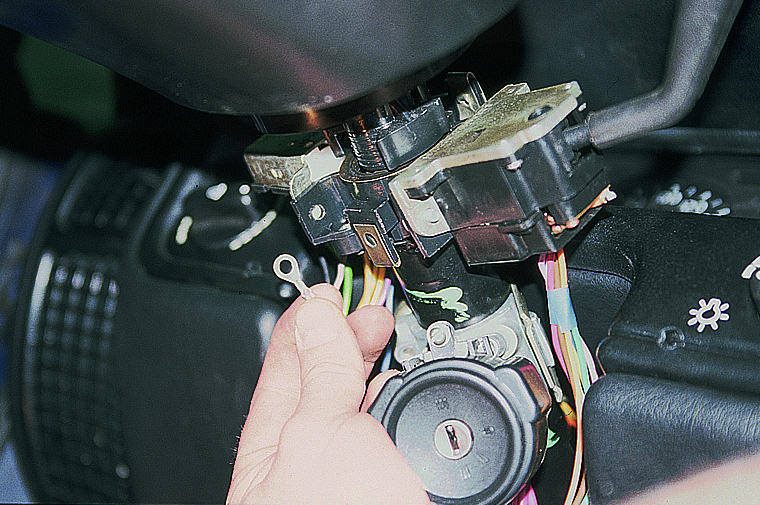

…и снимаем с винта “массовый” провод.

Отсоединяем провод от контакта, расположенного на рулевой колонке.

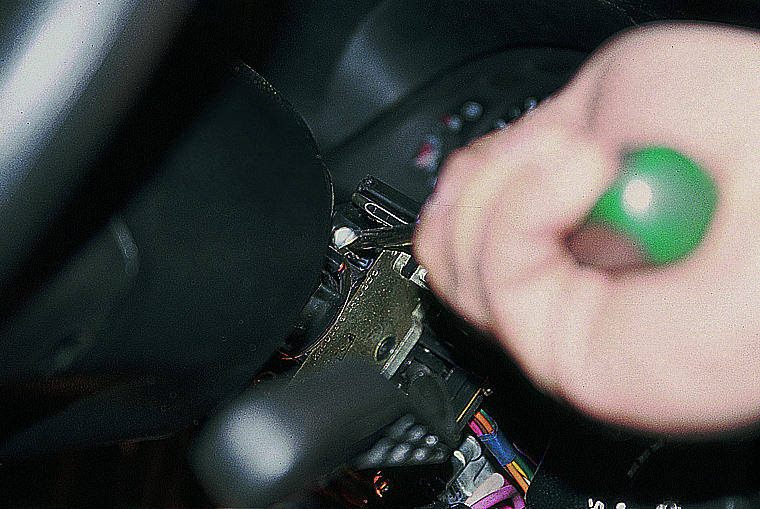

Отворачиваем верхний винт крепления переключателя…

…и снимаем переключатель с рулевой колонки.

Переключатель указателя поворотов можно не снимать, если провода, подходящие к нему, достаточно длинны и позволяют опустить рулевую колонку на сиденье или не планируется замена жгута проводов панели приборов.

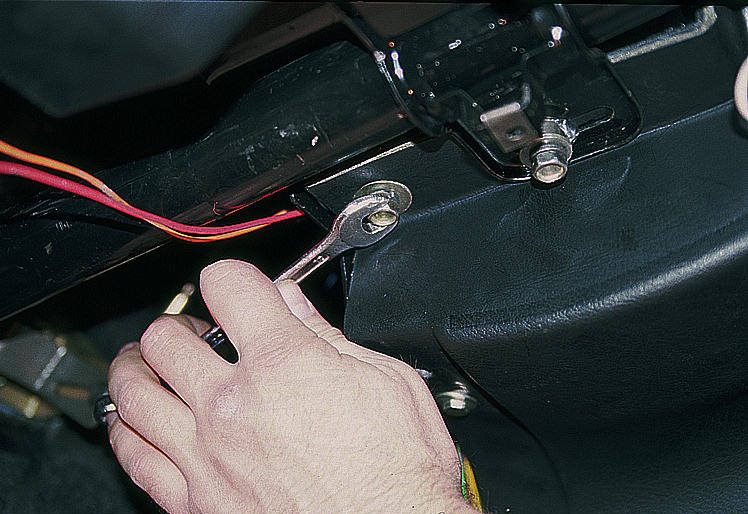

Головкой “на 12” отворачиваем 4 болта. Два дальних – крепления панели к кронштейну, два ближних – крепления рулевой колонки (со специальными шайбами). Не перепутайте эти болты при сборке.

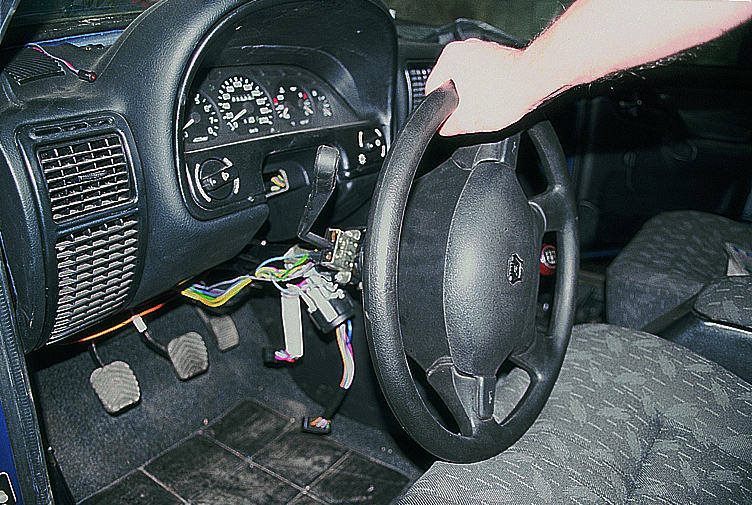

Опускаем рулевую колонку на сиденье водителя.

Вытягиваем на себя ручку электрокорректора фар…

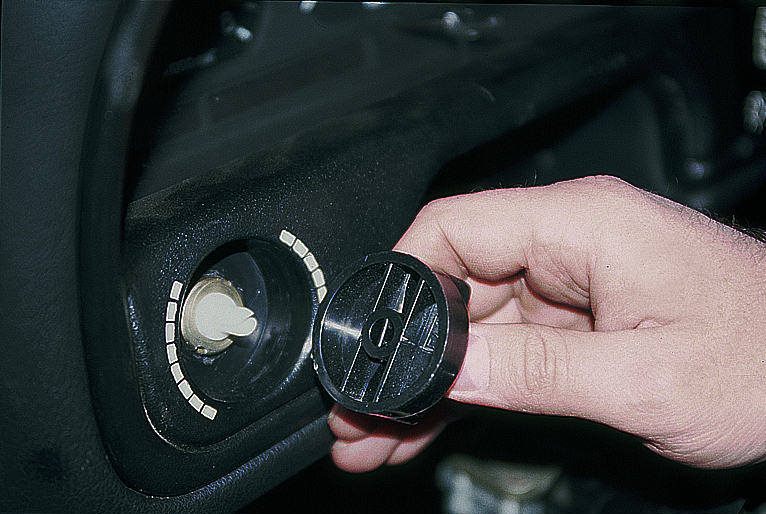

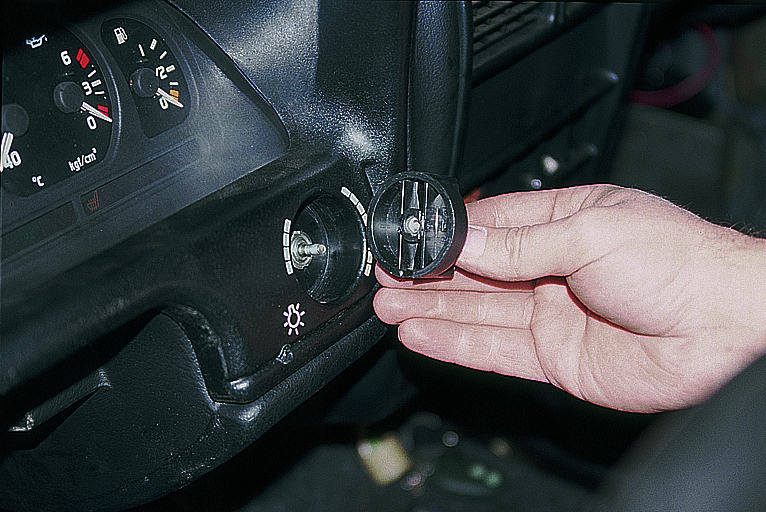

…и отворачиваем против часовой стрелки ручку центрального переключателя света.

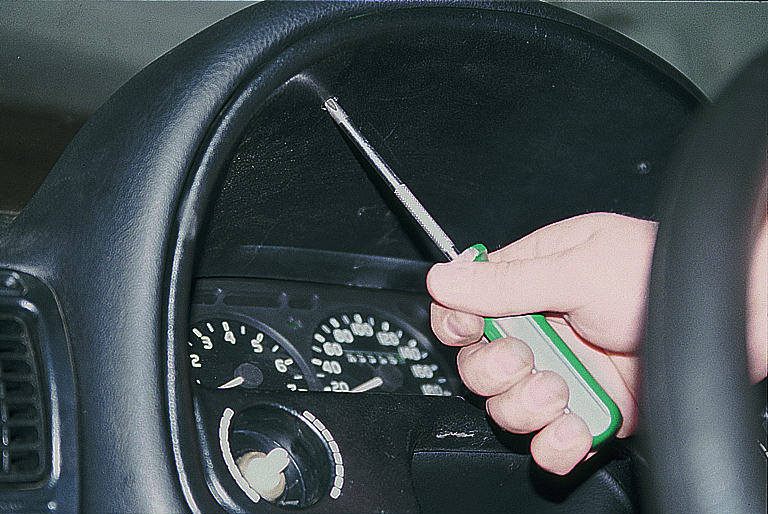

Крестообразной отверткой отворачиваем 4 самореза и вынимаем облицовку комбинации приборов.

Дальше можно пойти двумя путями:

Первый – отсоединяем разъем от электрокорректора фар…

…и, записав расположение проводов, отсоединяем их от центрального переключателя.

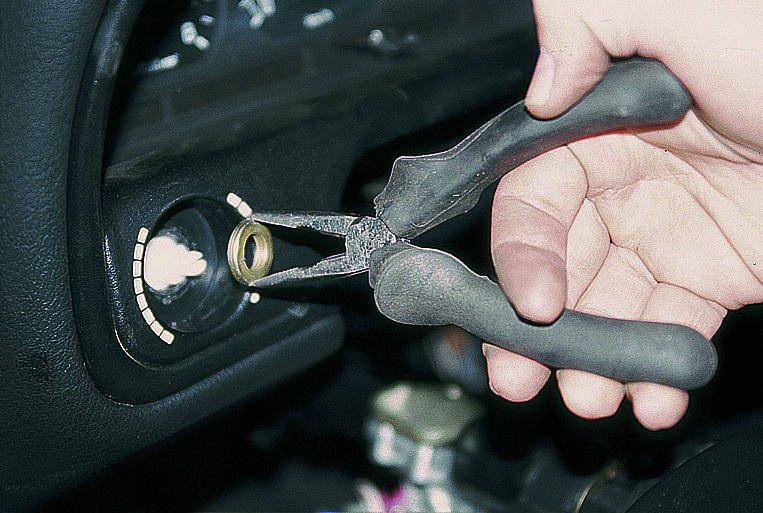

Второй – не отсоединяя провода от переключателей, плоскогубцами отворачиваем гайки и снимаем их с облицовки комбинации приборов.

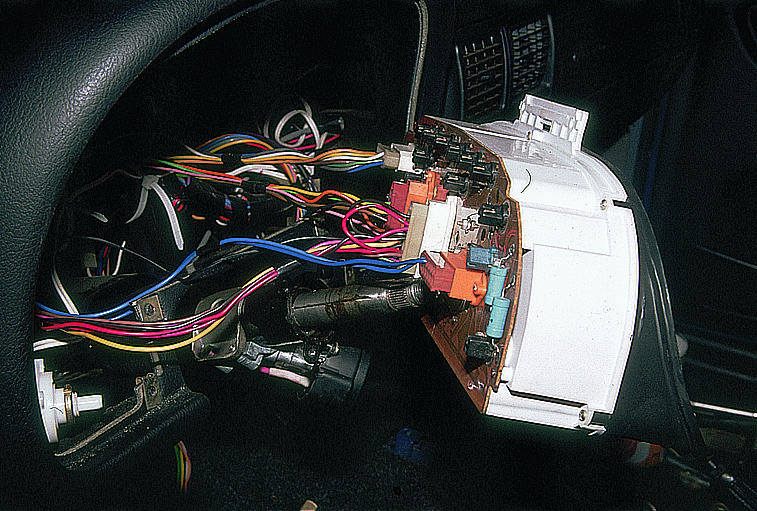

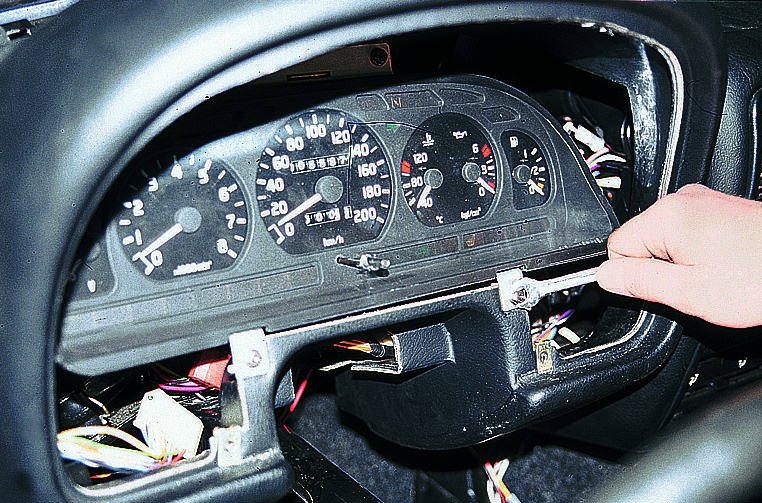

Отворачиваем следующие 4 самореза с головкой “на 8” и извлекаем комбинацию приборов.

Отсоединяем электрические разъемы, предварительно пометив их.

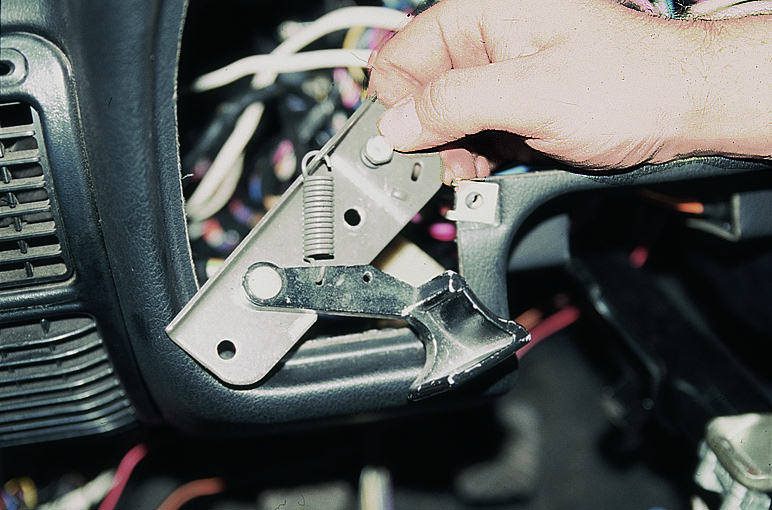

Снимаем привод замка капота (см. Снятие замка капота).

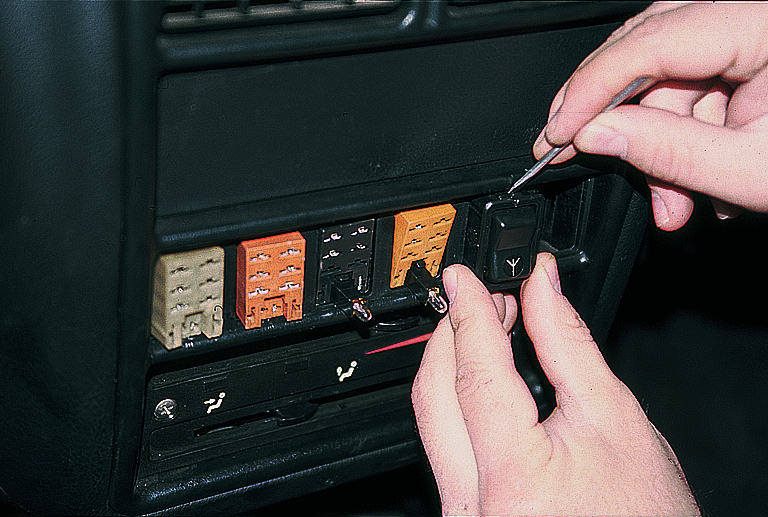

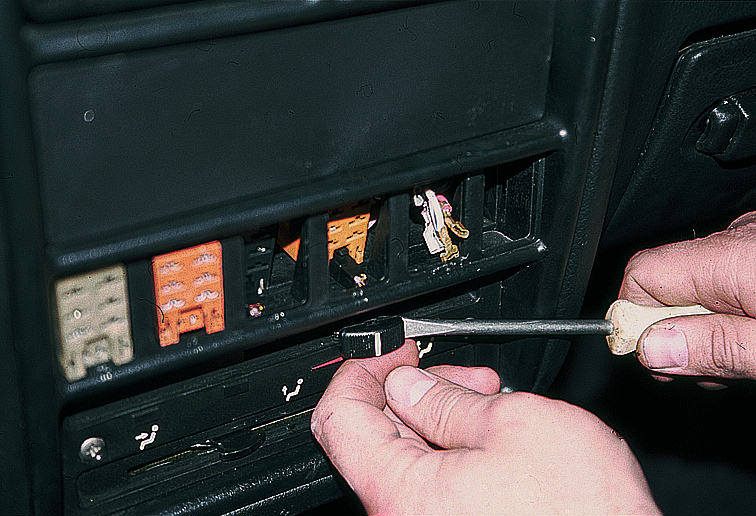

Бородком поддеваем сверху и снизу и вынимаем клавишные переключатели. Все они имеют штекерные гнезда,…

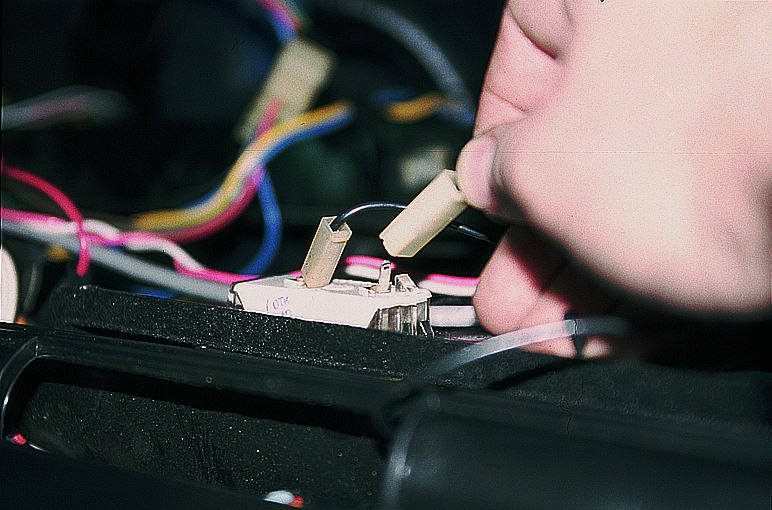

…кроме переключателя подъема антенны. Перед отсоединением записываем расположение проводов.

Шлицевой отверткой поддеваем и снимаем две ручки привода отопителя.

Крестообразной отверткой отворачиваем два самореза…

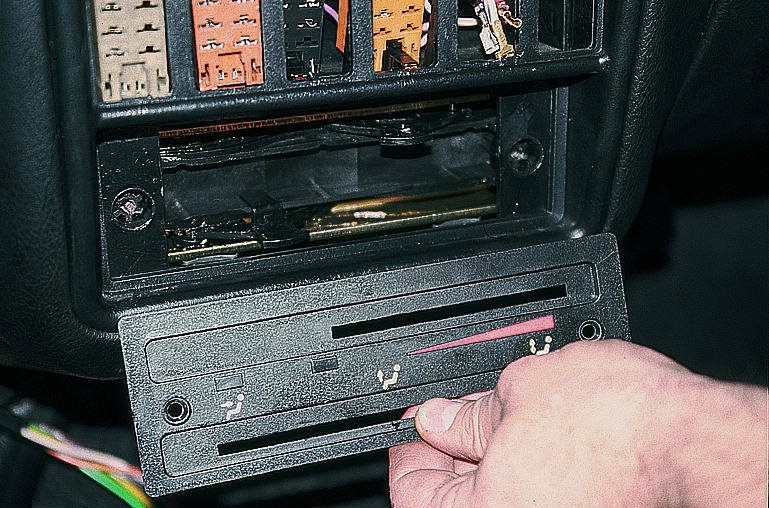

…и снимаем облицовку привода. Этими же саморезами крепится привод управления отопителем и системой вентиляции.

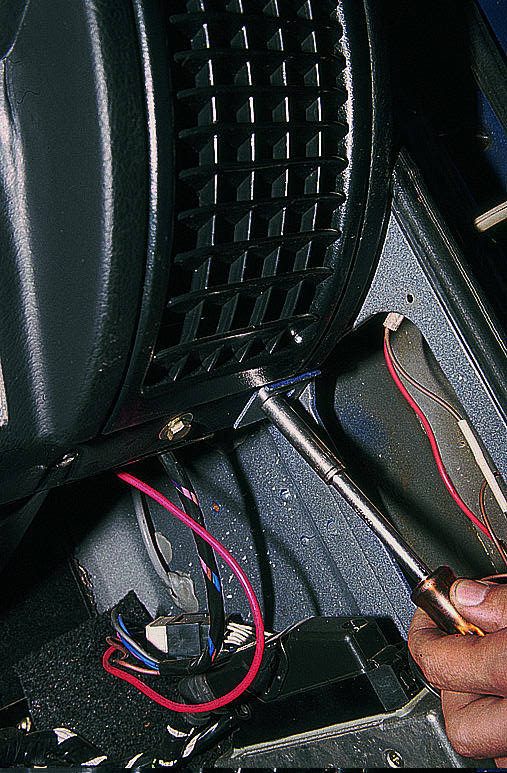

Отворачиваем два самореза с головкой “на 8” нижнего крепления панели (по одному с каждой стороны).

Поддеваем шлицевой отверткой и отщелкиваем две надставки панели приборов.

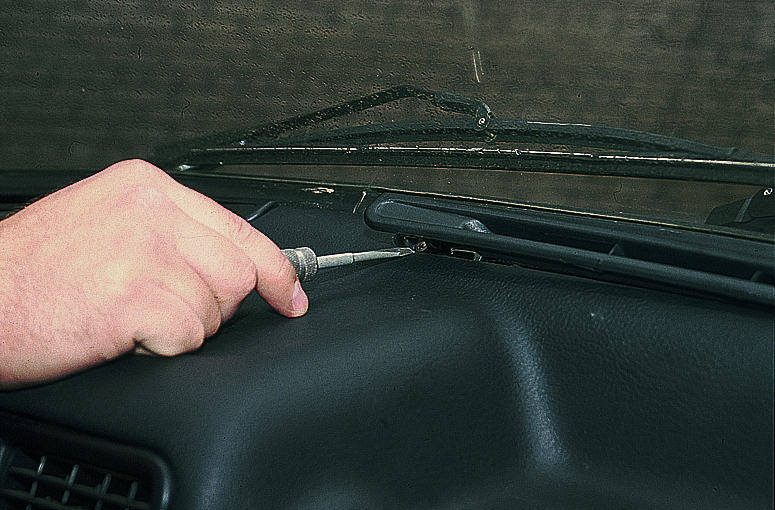

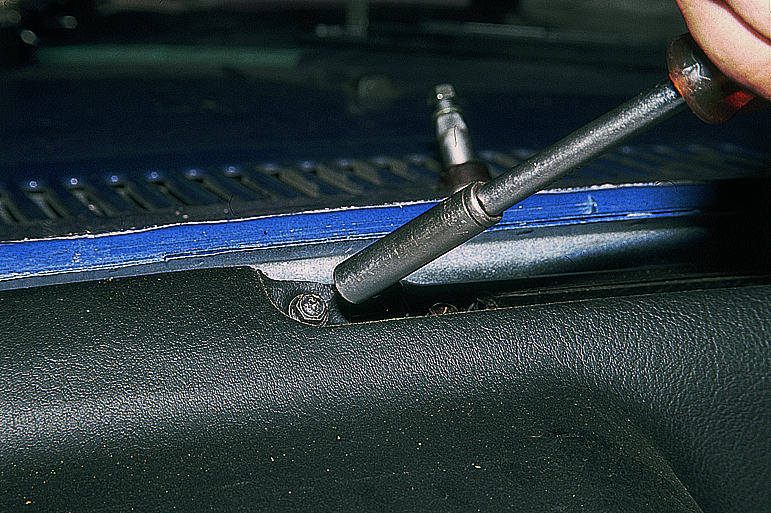

Торцевым ключом “на 8” отворачиваем 4 самореза верхнего крепления панели (не путать с саморезами крепления консоли, расположенными рядом).

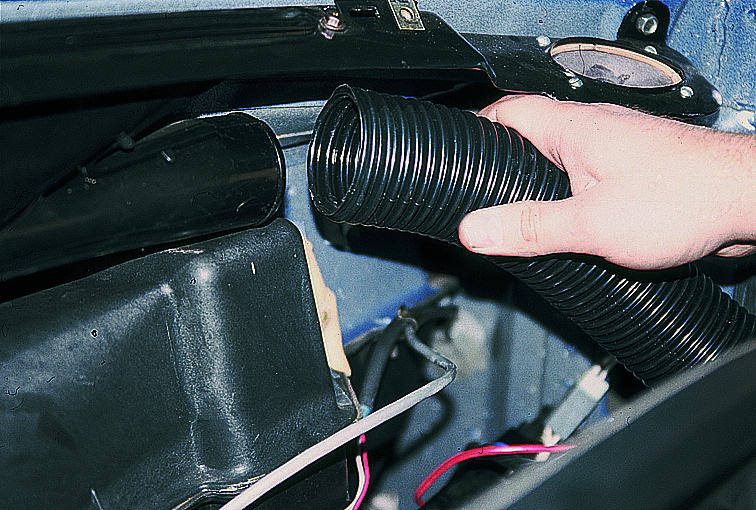

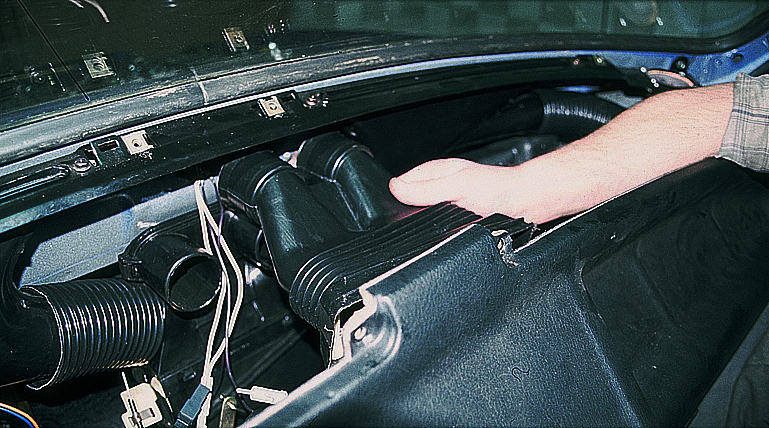

Подаем панель приборов на себя, и, просунув руку, рассоединяем гофрированные шланги боковых…

…и центральных сопел панели приборов.

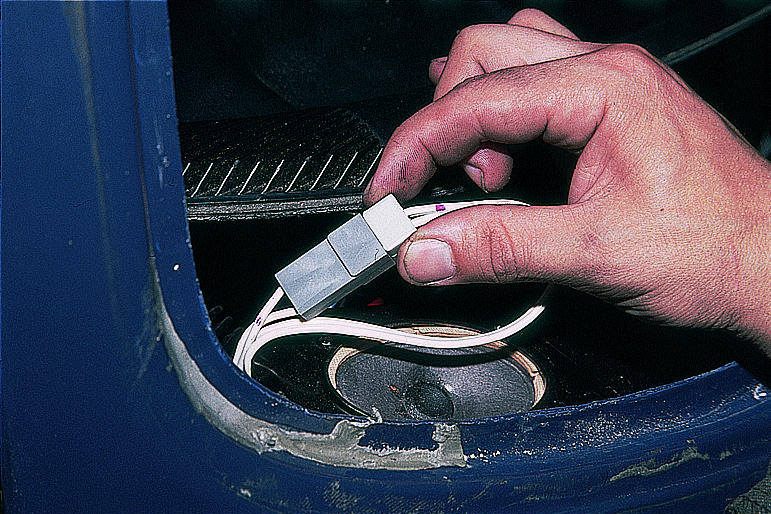

Отсоединяем разъемы высокочастотных динамиков…

…и отсоединяем провод лампы освещения вещевого ящика, выходящий из жгуга проводов.

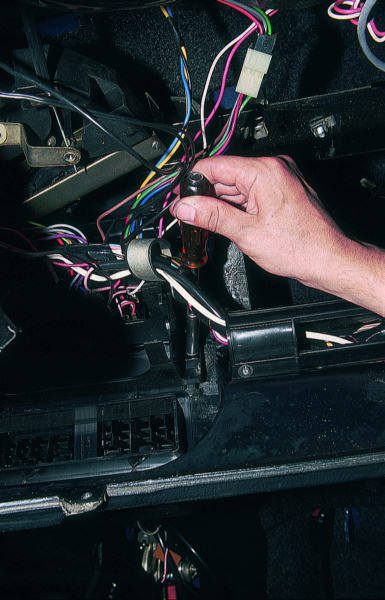

Откручиваем хомуты крепления жгута проводов к панели приборов и вынимаем ее из салона.

Сборку производим в обратной последовательности, после чего проверяем работу приборов и переключателей.
