20.18. Снятие радиатора отопителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем аккумуляторную батарею.
Полностью открываем кран радиатора отопителя (переводим верхний переключатель панели управления отопителем в крайнее правое положение).
Открываем кран радиатора двигателя и сливаем жидкость из системы охлаждения в чистую емкость, вместимостью не менее 10 л.

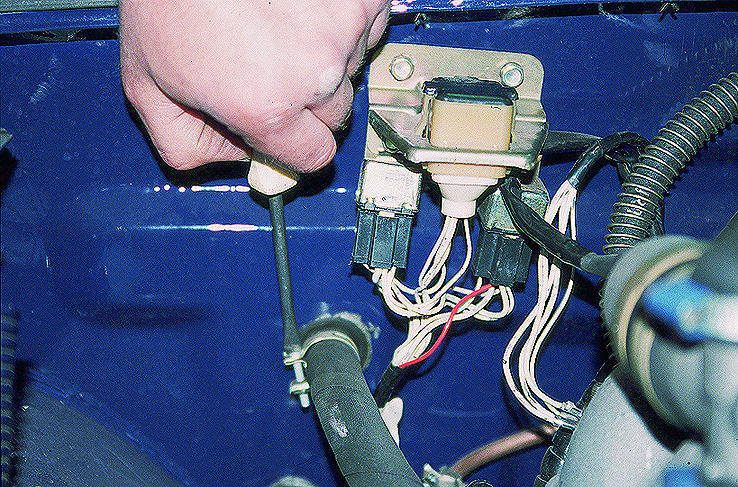

Плоской отверткой ослабляем затяжку хомута шланга...

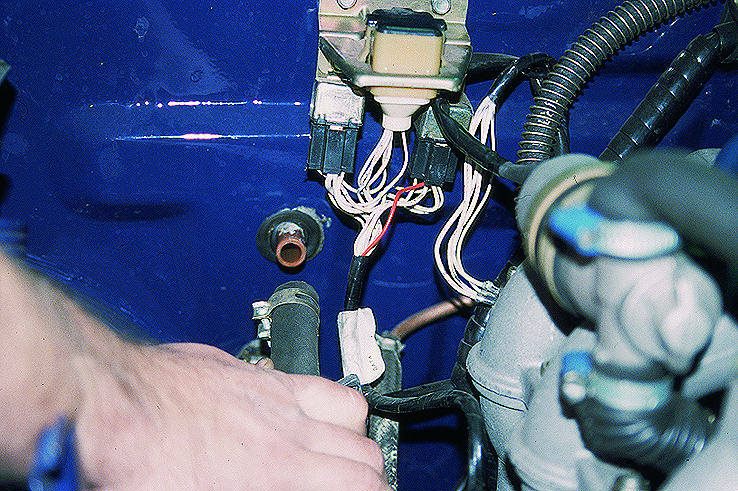

...и снимаем его с верхнего патрубка радиатора отопителя.

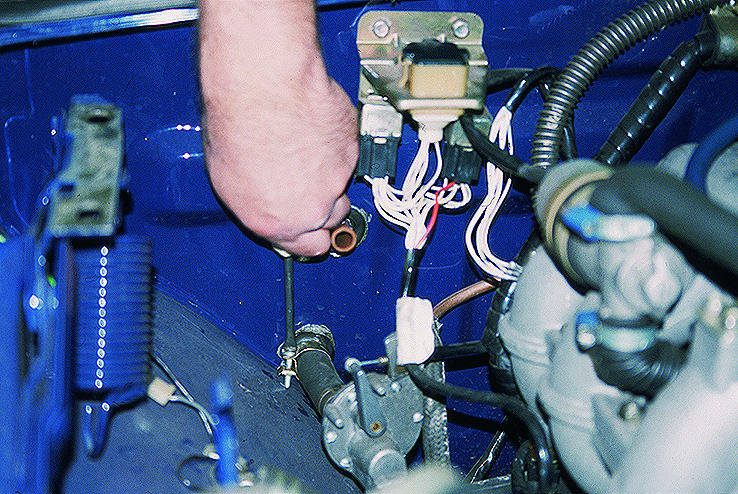

Ослабляем хомут нижнего шланга.

Ключом “на 10” отворачиваем две гайки крепления крана радиатора к брызговику.

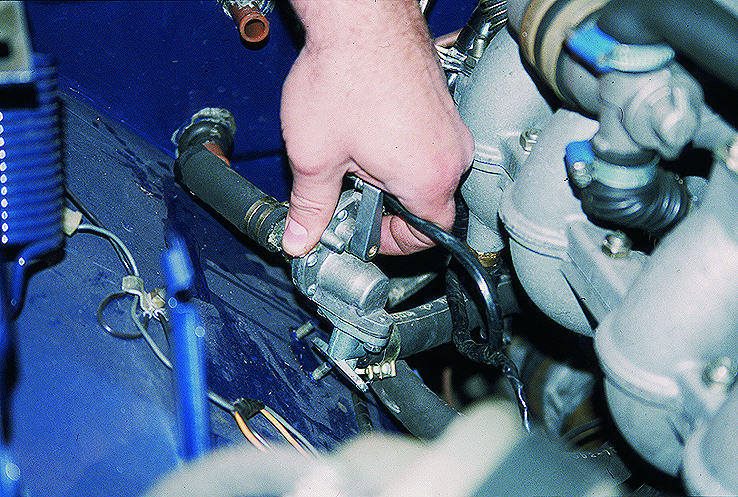

Снимаем его со шпилек и снимаем шланг с нижнего патрубка радиатора отопителя.

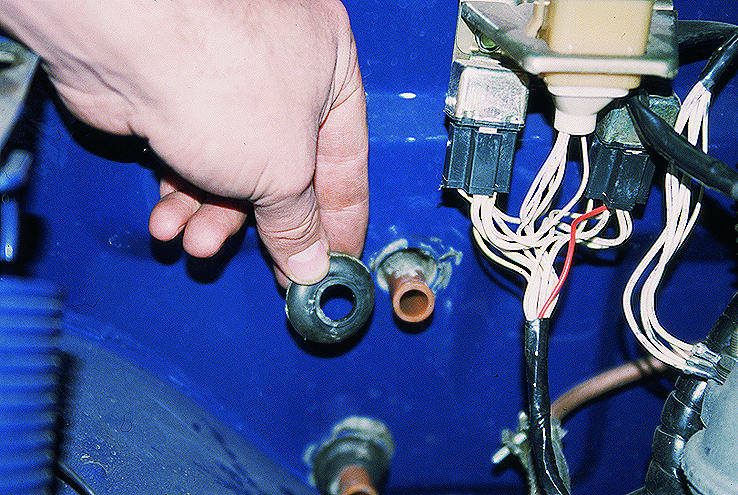

С обоих патрубков радиатора отопителя снимаем резиновые уплотнительные кольца.

Снимаем консоль панели приборов (см. Снятие консоли панели приборов.
Снимаем панель приборов (см. Снятие панели приборов), не отсоединяя от нее блоки предохранителей и жгут проводов (полного демонтажа панели не требуется). Опускаем панель на пол салона автомобиля.

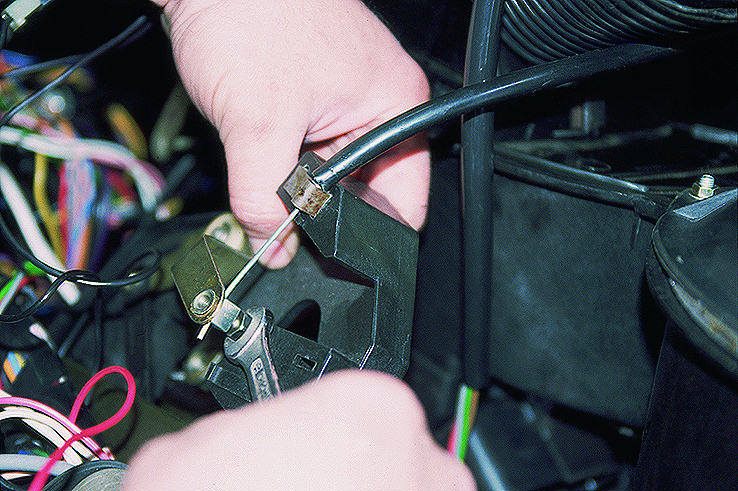

Ключом “на 10” ослабляем затяжку стопорного винта тяги.

Поддеваем плоской отверткой и “отщелкиваем” пружинящий зажим оболочки тяги.

Таким же образом поступаем и с нижней гибкой тягой привода.

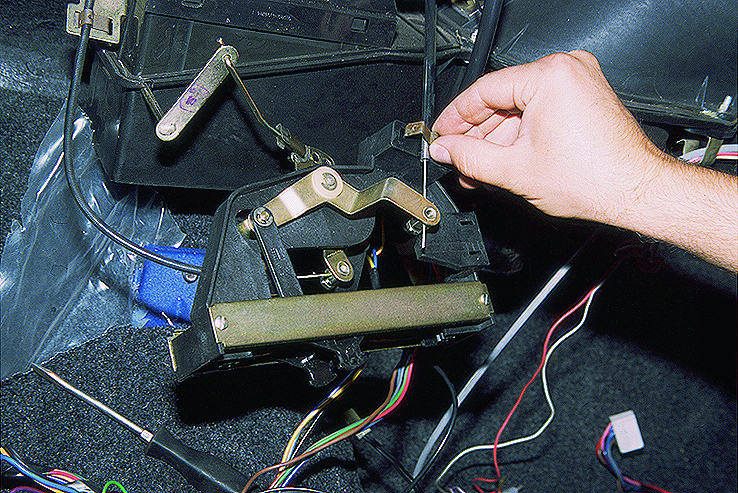

Поворачивая механизм привода выводим из зацепления с флажком верхнюю жесткую тягу и откладываем механизм привода в сторону.

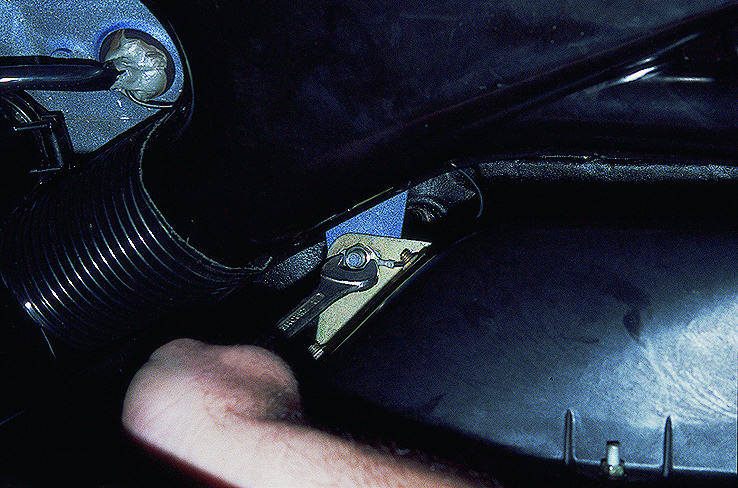

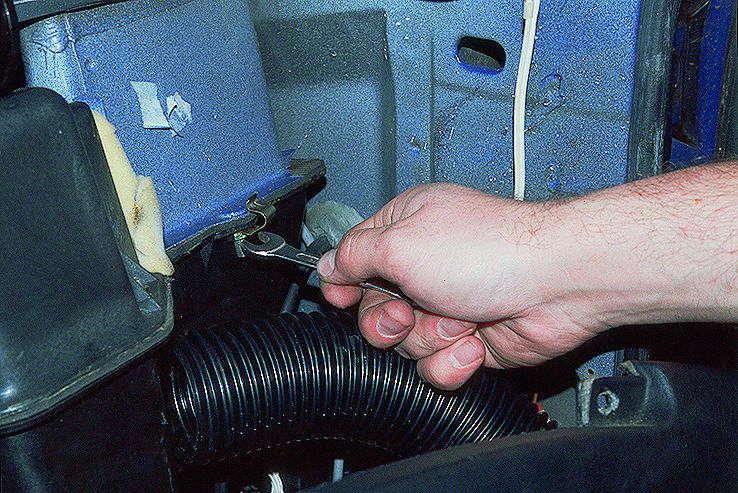

Ключом “на 10” отворачиваем две гайки крепления отопителя к коробу воздухопритока (вторая гайка находится с противоположной стороны короба).

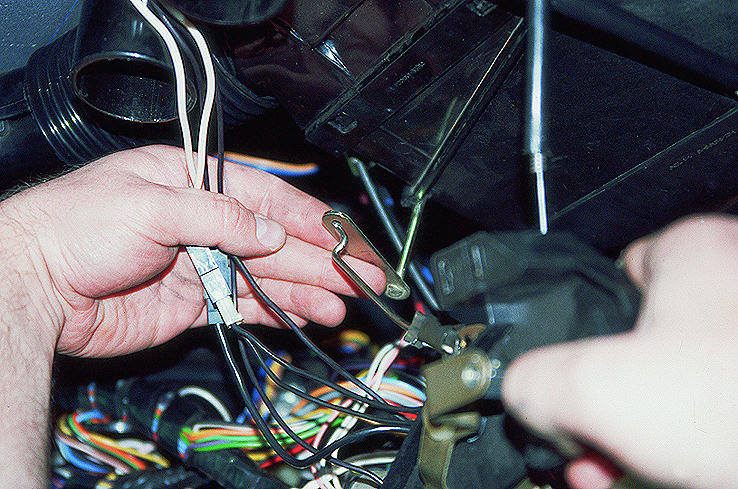

Ключом или головкой “на 13” отворачиваем гайку верхнего крепления отопителя и снимаем со шпильки “массовый” провод.

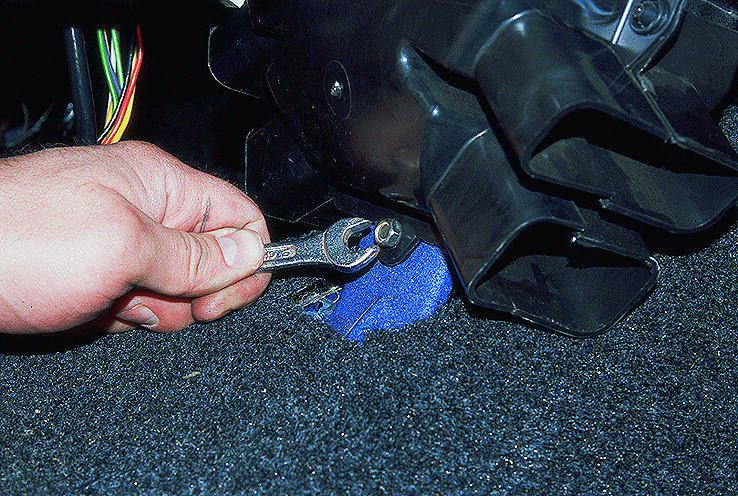

Ключом “на 10” отворачиваем болт крепления распределителя отопителя к тоннелю.

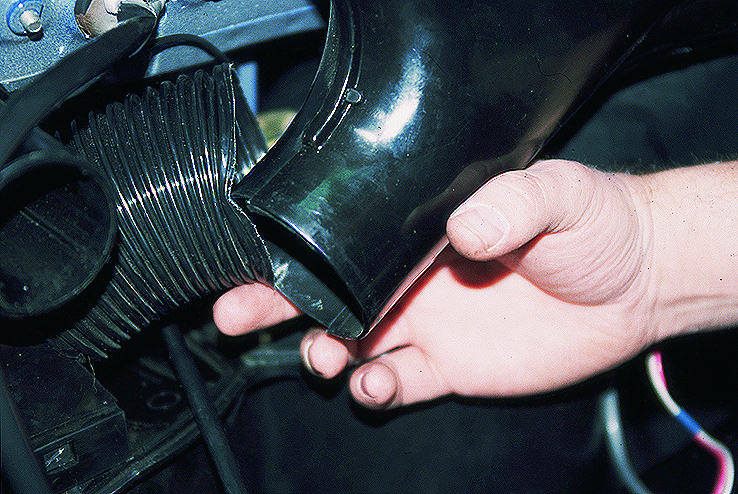

Разъединяем воздуховоды обогрева ветрового стекла...

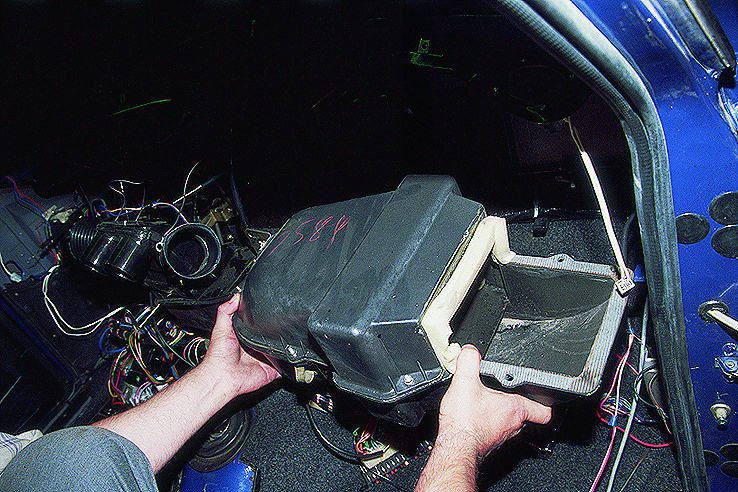

...и снимаем отопитель.

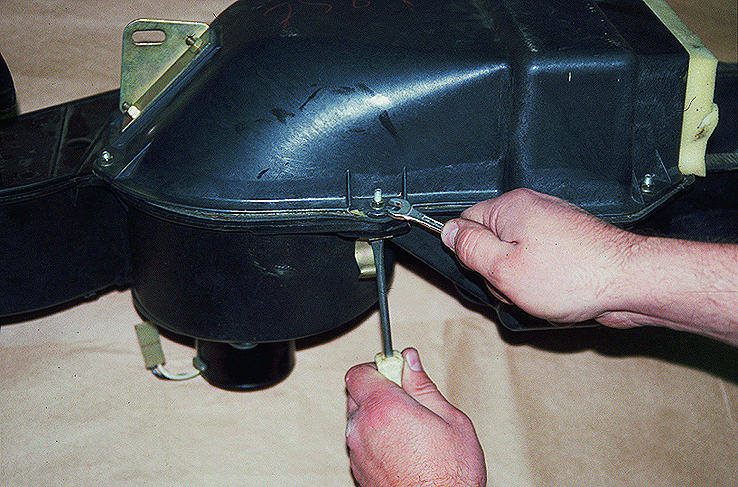

Придерживая винты отверткой или ключом “на 10” ключом “на 8” отворачиваем 5 гаек...

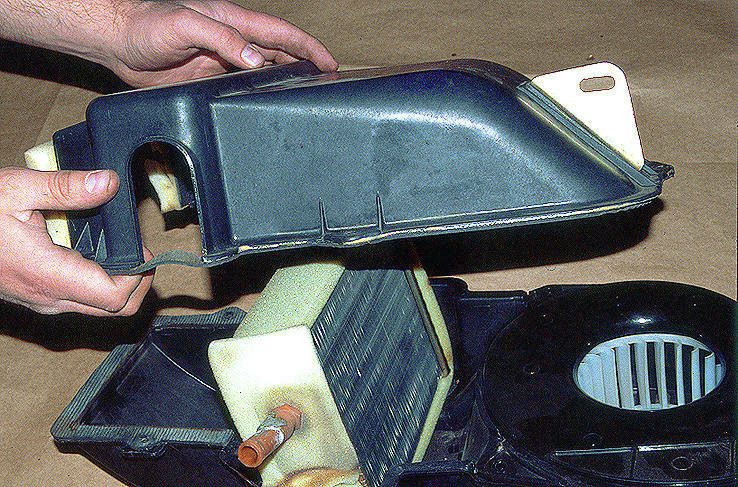

...и снимаем верхнюю крышку отопителя с резиновой прокладкой.

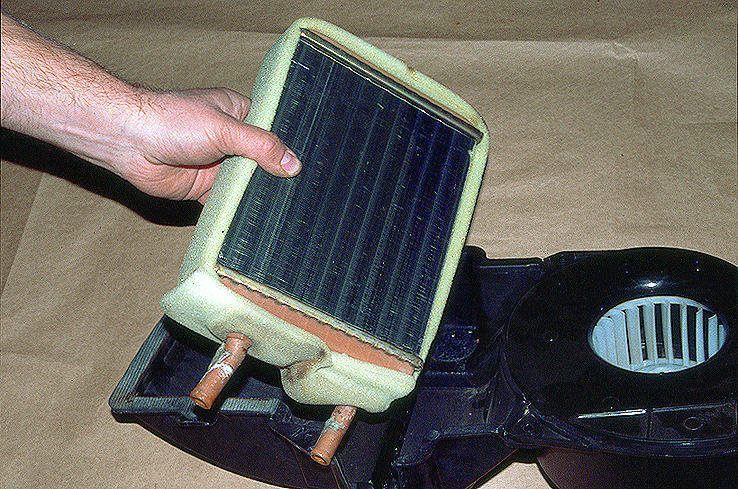

Вынимаем из пазов радиатор отопителя.

Сборку отопителя производим в обратной последовательности. Старый радиатор перед установкой рекомендуем промыть изнутри и снаружи струей воды для удаления загрязнений, ухудшающих теплообмен.
