2.9.5. Замена цепи распределительного вала

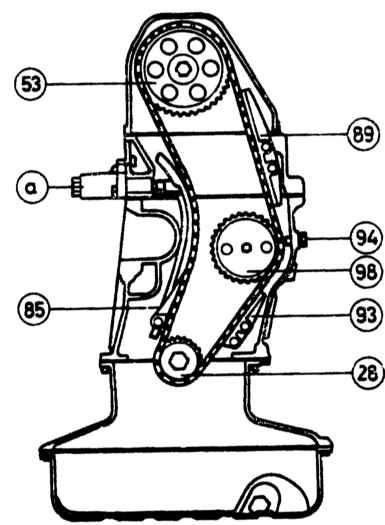

Детали распределительной цепи на двигателе М 123

28 — звездочка коленчатого вала 53 — шестерня распределительного вала 85 — правая направляющая 89 — верхняя направляющая	93 — нижняя направляющая 94 — ограничительная шпилька 98 — промежуточная шестерня а — натяжитель

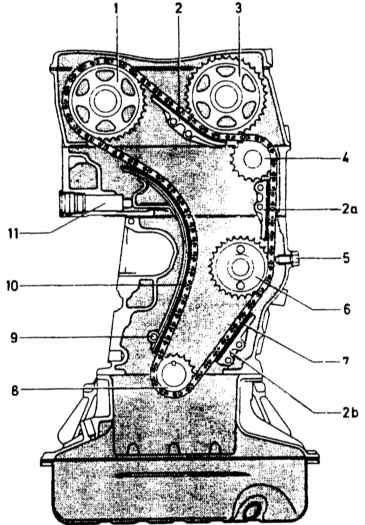

Детали распределительной цепи на двигателе М 110

1 — шестерня распределительного вала выпускных клапанов 2 — верх няя направляющая 2а — промежуточная шестерня 2b — нижняя на правляющая 3 — шестерня распределительного вала впускных клапа нов 4 — направляющее колесо 5 — ограничительная шпилька	6 — промежуточная шестерня 7 — распределительная цепь 8 — звездочка коленчатого вала 9 — ось качения 10 — правая направляющая 11 — гидравлический натяжитель цепи

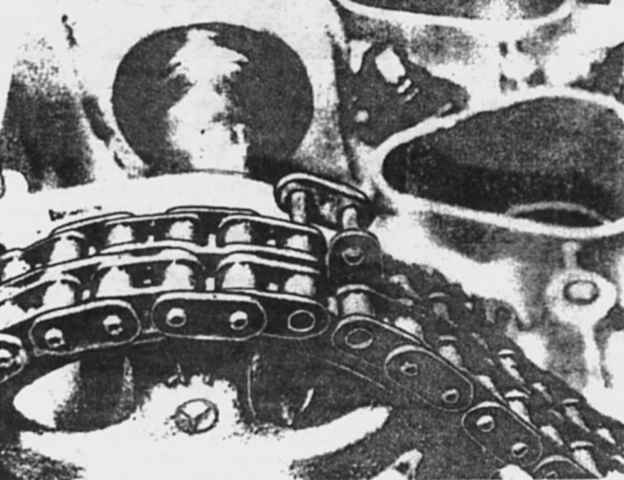

Снятие звена распределительной цепи

ПОРЯДОК ВЫПОЛНЕНИЯ

Выньте свечи зажигания и клапанную крышку (правая сторона двигателя М 110). Если необходимо, толкатели кулачков могут быть сняты, чтобы облегчить проворачивание двигателя. Проверните двигатель на два полных борота и убедитесь в том, что цепь имеет соединительное звено. Если такого звена нет, положите ветошь на звездочку привода кулачков и сошлифуйте концы оси одного одинарного звена. Снимите натяжитель цепи. Подведите съемное звено на звездочку привода кулачков, снимите звено и присоедините новую цепь распределительного вала при помощи нового звена. Держите цепь в сцеплении со звездочкой и попросите помощника провернуть двигатель во время посадки новой цепи на звездочки. Со свободными концами цепи, находящимися на звездочке, вставьте звено сзади и поставьте на место шайбы и хомуты. Если имеется только один хомут, его закрытый конец должен быть обращен по направлению вращения. Установите натяжитель цепи. Установите толкатели кулачков и проверьте фазы распределения. Установите клапанную крышку и свечи зажигания.
