2.9.6. Снятие промежуточной звездочки и вала

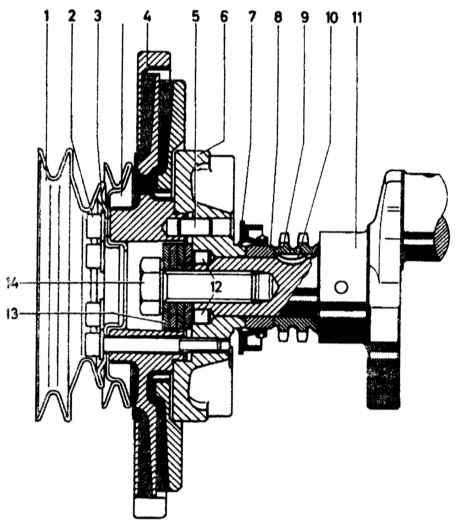

Разрез демпфера колебаний коленчатого вала и шкива
Если двигатель еще не снят с автомобиля, сначала выполните следующие операции:
|
|
- Снимите радиатор.
- Снимите воздухоочиститель.
- Снимите натяжитель распределительной цепи.
- Снимите распределитель.
- Снимите впускной трубопровод на двигателе модели М 110.
- Снимите приводной ремень водяного насоса/генератора.
|
|
Двигатель М 123
|
|

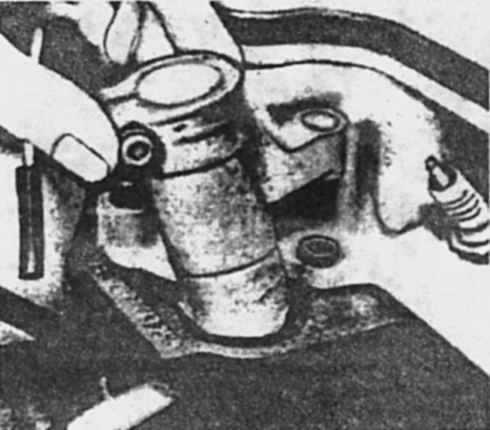

- Подведите поршень 1-го цилиндра в положение ВМТ.
|
- Отверните болт и снимите кожух направляющей распределителя
и проставку.
|
|

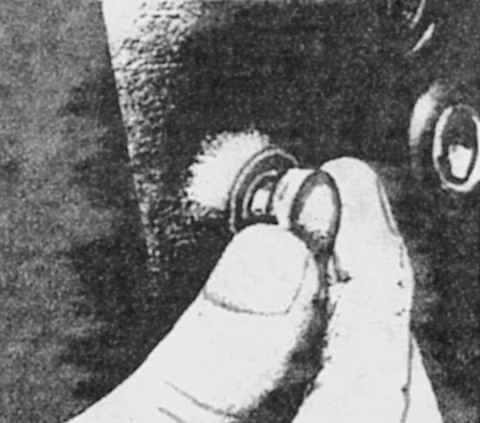

- Заметьте положение паза в приводном валу, затем выньте вал
из блока цилиндров при помощи пассатижей с длинным носком.
- Снимите, где имеется, гидронасос системы управления
высотой задней подвески.
- При помощи внутреннего шестигранного торцевого ключа
отверните болты крышки с передней части блока цилиндров
и снимите прокладку.

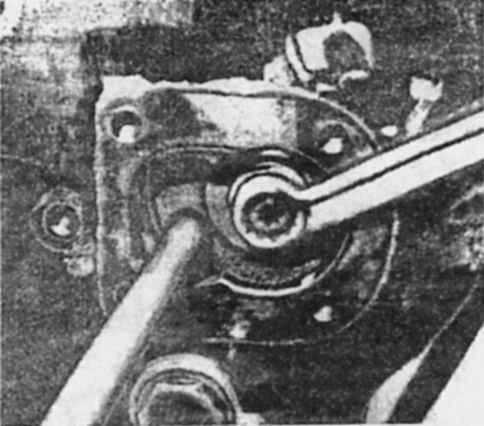

- Выверните болт из звездочки распределительного вала,
удерживая ее в неподвижном положении при помощи металлического
прутка, пропущенного в одно из отверстий.

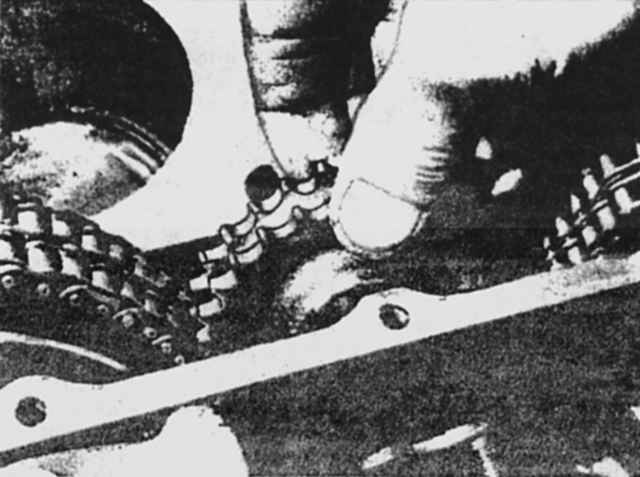

- Сдвиньте звездочку, снимите ее с цепи и привяжите
к одной стороне.
- При помощи внутреннего шестигранного торцевого ключа
отверните болты шкива и демпфера колебаний с переднего
фланца коленчатого вала.
- При помощи молотка или съемника снимите нижнюю ось
правой направляющей цепи сквозь отверстие во фланце
и извлеките направляющую вверх. Если нет отверстия,
снимите фланец.
|
- Выверните болт из промежуточной звездочки, удерживая
ее от проворачивания при помощи металлического прутка, пропущенного
сквозь отверстие в звездочке.
|
|
- Выверните ограничительный болт цепи с левой стороны
блока цилиндров.
|
|

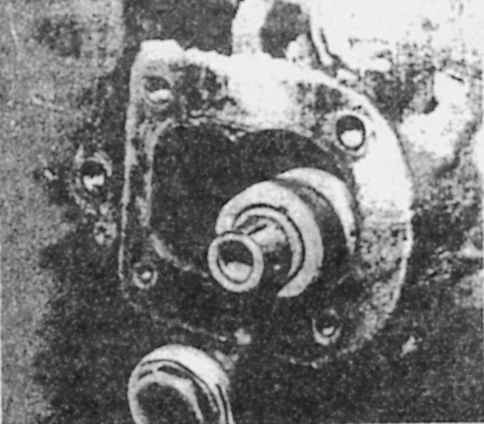

- Вытолкните промежуточный вал назад и выньте звездочку.
- Отверните
фиксирующий болт подшипника и снимите шайбу.
|
- При помощи подходящего болта вытяните промежуточный
вал вместе с передним подшипником.
|
|
- Снимите подшипник с вала.
|
|
Двигатель М 110
|
Снятие промежуточной шестерни (двигатель
М 110)
|
|
|
- Извлеките инерционным съемником заглушку с левой стороны
блока цилиндров.
- Извлеките вал привода масляного насоса при помощи болта
съемника.
- Отверните внутренним шестигранным торцевым ключом болты
шкива и демпфера колебаний с переднего фланца коленчатого
вала.
- Отверните верхнюю пробку с кронштейна датчика ВМТ, затем
выверните и снимите редукционный клапан давления масла.
- Отверните болты корпуса распределителя и снимите прокладку.
Снимите поводок.
- Удерживая промежуточную шестерню от проворачивания, выверните
болт подвода масла и снимите шайбу.
- Отверните ограничительную шпильку цепи с левой стороны
блока цилиндров.
- Постукивая по промежуточному залу, сдвиньте его назад
и снимите вверх.
- Закройте чистым обтирочным материалом нижнюю часть привода
распределительного вала.
- Отверните фиксирующий болт подшипника и снимите пружинное
стопорное кольцо и шайбу.
- При помощи подходящего болта извлеките промежуточный
вал вместе с передним подшипником. Снимите подшипник
с вала.
- Если необходимо, выньте съемником задний подшипник из
блока цилиндров.
|
|
|
