16.14.1. Электровентилятор системы охлаждения двигателя

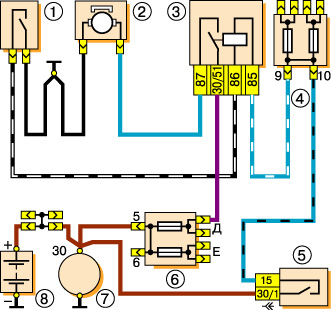

Схема включения электродвигателя вентилятора системы охлаждения двигателя

1 – датчик включения электродвигателя;
2 – электродвигатель вентилятора;
3 – реле включения электродвигателя;
4 – основной блок предохранителей;

5 – выключатель зажигания;
6 – дополнительный блок предохранителей;
7 – генератор;
8 – аккумуляторная батарея.

На части автомобилей для обдува радиатора системы охлаждения воздухом предусмотрен электровентилятор. Он включается при срабатывании датчика-выключателя 37101Б, установленного в нижней части правого бачка радиатора. Ранее питание на электродвигатель вентилятора подавалось через реле. В этом случае применялся датчик температуры ТМ-108. В настоящее время схема электровентилятора упрощена и питание электродвигателя производится непосредственно через контакты датчика-выключателя. Датчик неразборный – в случае неисправности подлежит замене.

Электродвигатель МЭ-272 (или ему подобный) – постоянного тока с возбуждением от постоянных магнитов. Установлен в кожухе, закрепленном на кронштейнах радиатора. При эксплуатации электродвигатель обслуживания не требует, неисправный подлежит замене.

Технические данные электровентилятора и датчика 37101Б (ТМ-108)

Номинальная частота вращения вала электродвигателя с крыльчаткой, мин –1

2500 – 2800
Потребляемая сила тока электродвигателя, А
14
Температура замыкания контактов датчика, °C
82±2 (82 ±2)
Температура размыкания контактов датчика, °C
87±2 (87±2)

Перегревается двигатель, электровентилятор не включается.

Для проверки электродвигателя вентилятора подаем на выводы электродвигателя напряжение 12В от аккумуляторной батареи – исправный двигатель заработает.

Для проверки датчика температуры электровентилятора, отсоединив провода от датчика температуры, соединяем их между собой при включенном зажигании. Если вентилятор заработает – неисправен датчик.

Подсоединив омметр к выводам датчика и опустив его на длину резьбы в воду, термометром измеряем температуру включения и выключения датчика. Для этого воду нагреваем почти до кипения, а затем контролируем остывание. У исправного датчика температурная характеристика не должна отличаться от приведенной выше.
