16.14.3. Замена электродвигателя вентилятора системы охлаждения

 ПОРЯДОК ВЫПОЛНЕНИЯ

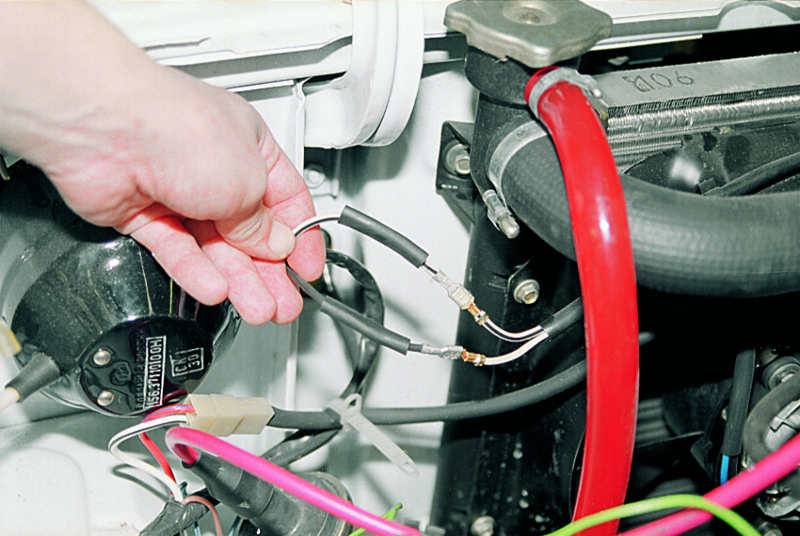

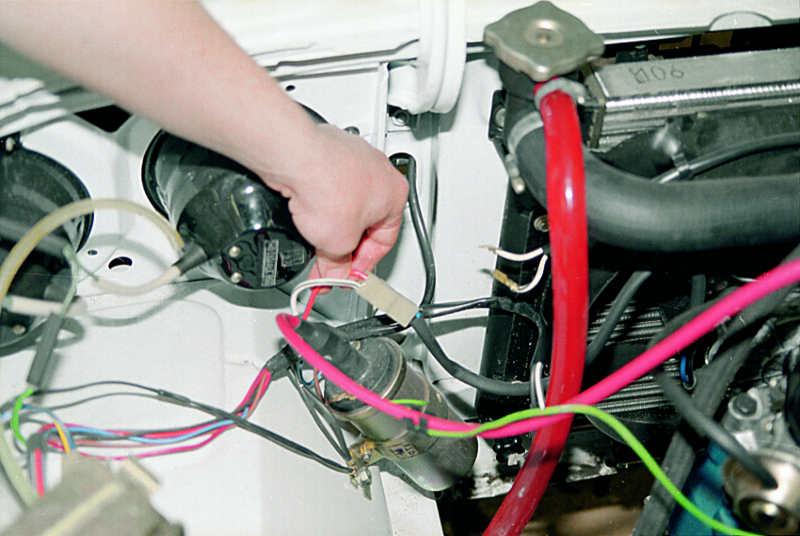

Разъединяем два штекера.

Разъединяем соединительную колодку.

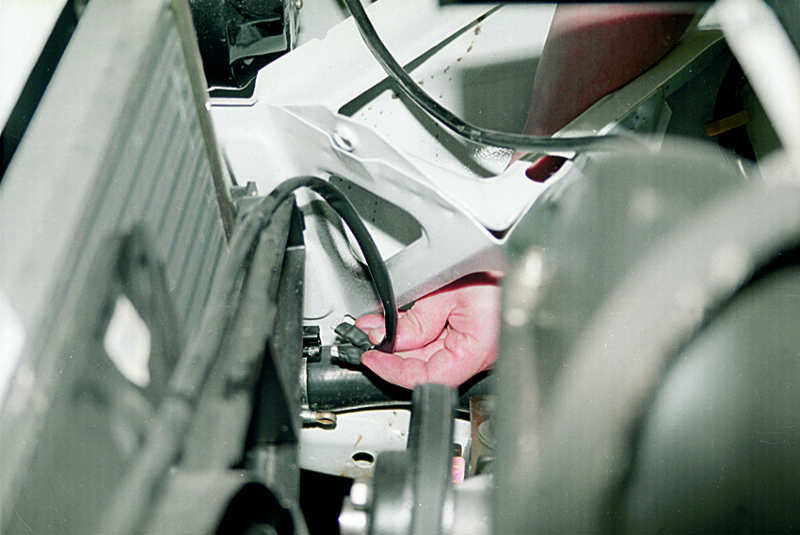

Снимаем два штекера с выводов датчика электровентилятора.

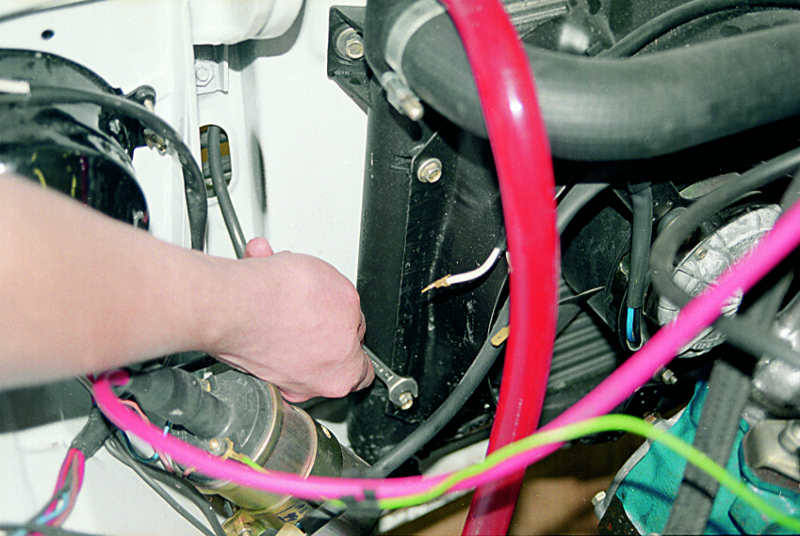

Ключом «на 8» отворачиваем два болта крепления кожуха вентилятора к левому бачку радиатора…

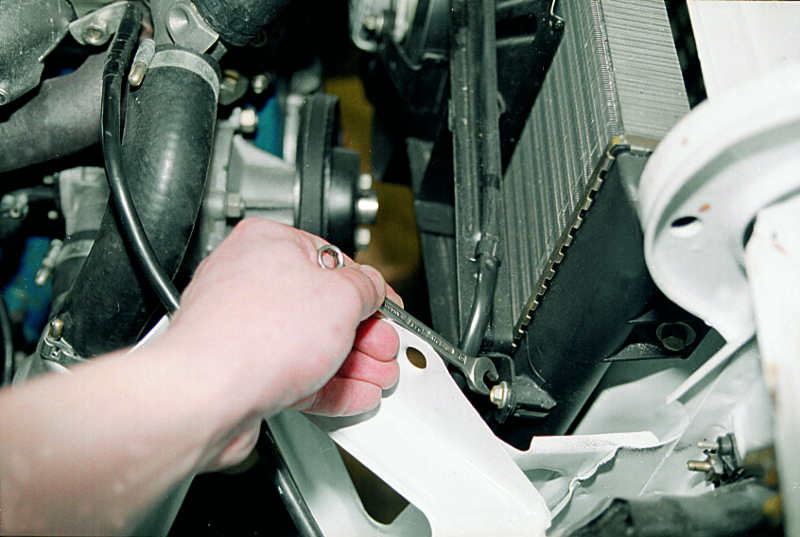

…и один к правому.

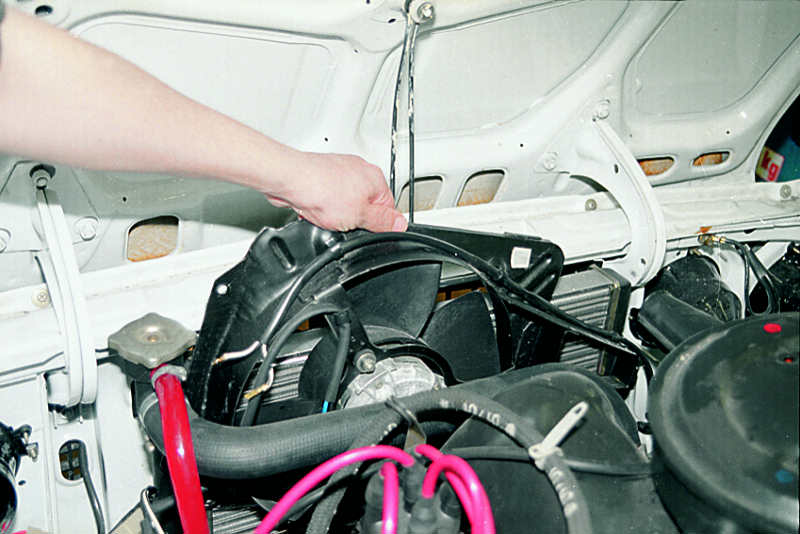

Снимаем вентилятор в сборе.

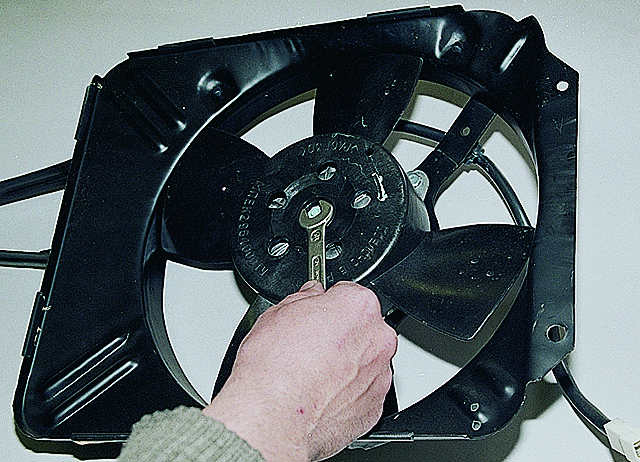

Ключом «на 10» по часовой стрелке отворачиваем гайку (левая резьба)…

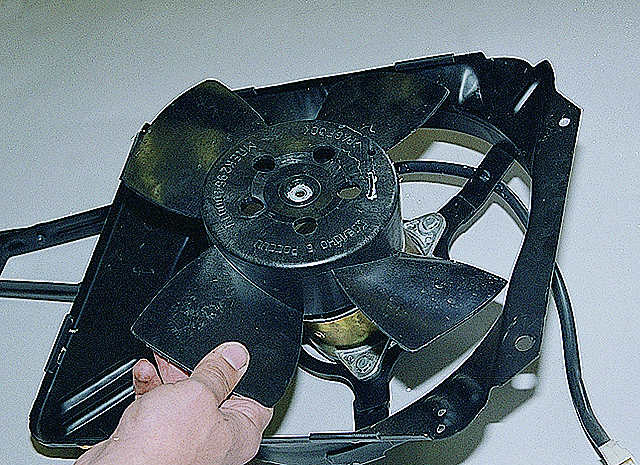

…и снимаем крыльчатку.

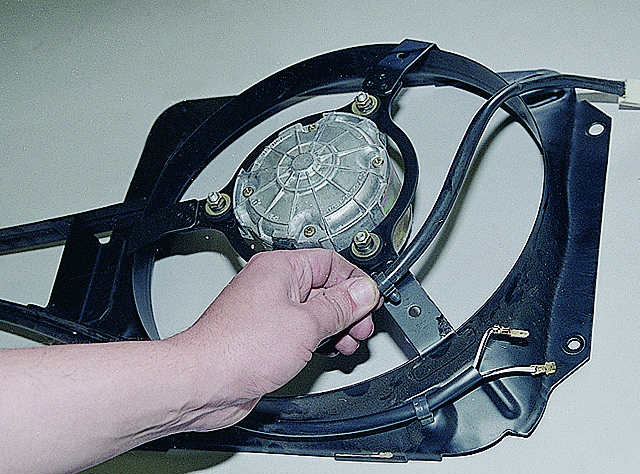

Отсоединяем крепление провода.

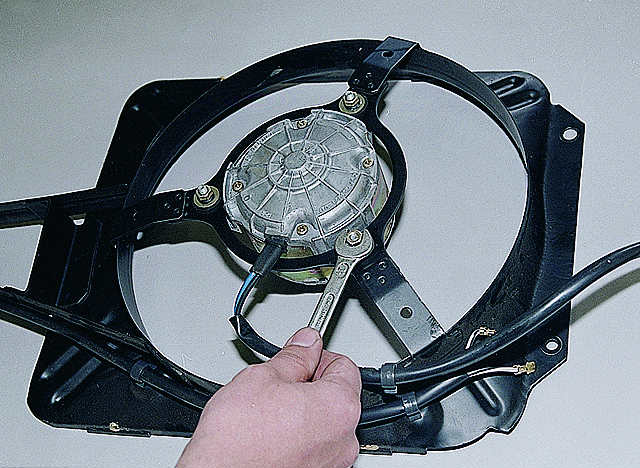

Ключом «на 10» отворачиваем три гайки,...

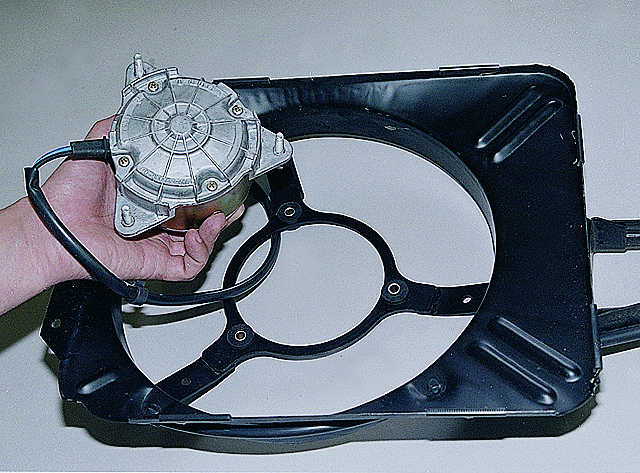

…снимаем и меняем электродвигатель.

Собираем и устанавливаем электровентилятор в обратном порядке.
