16.15.3. Снятие комбинации приборов

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем верхний кожух рулевой колонки (см. Замена подрулевых переключателей).

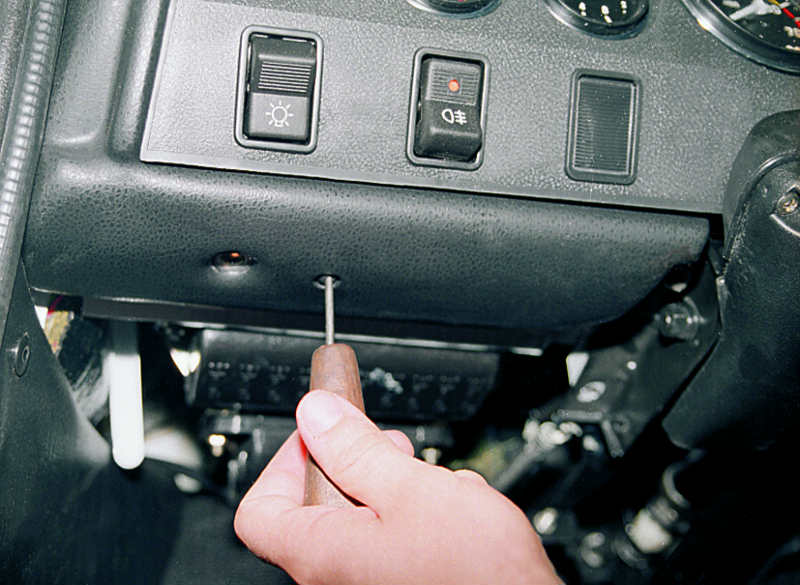

Шилом протыкаем обшивку – в необходимых местах на приборной панели имеется выштамповка.

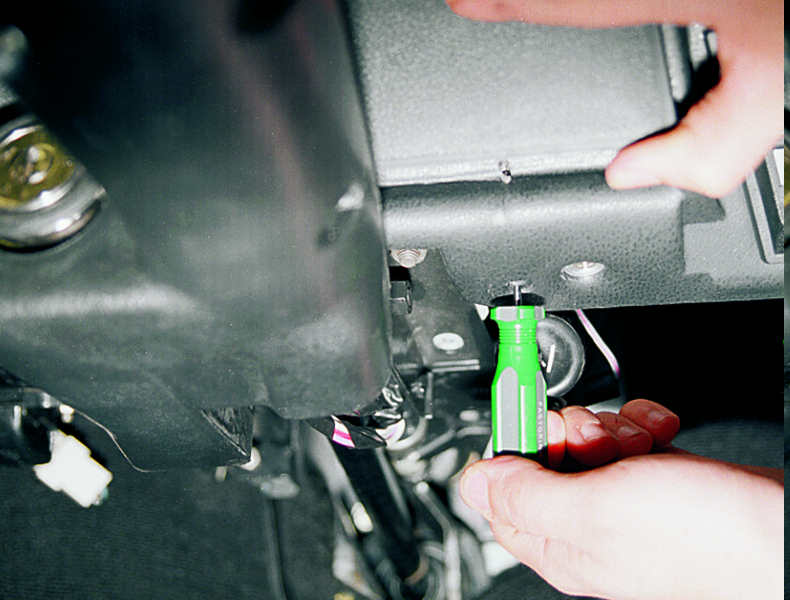

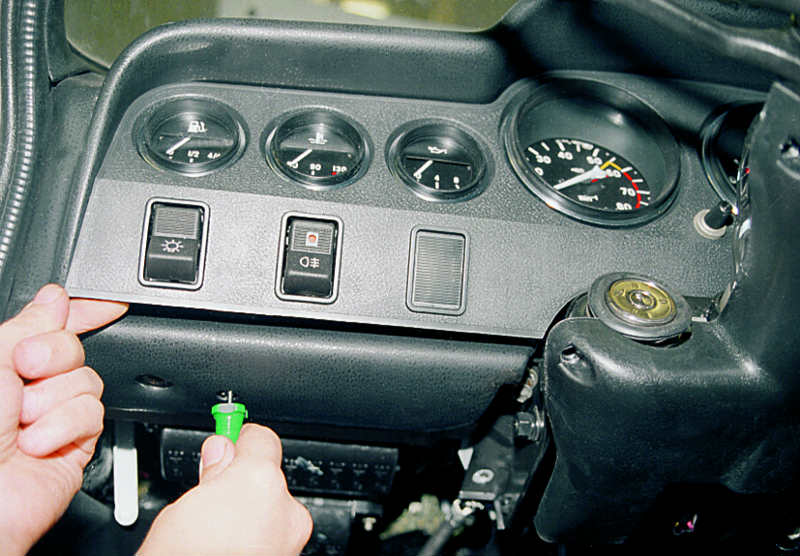

Через проделанное отверстие отверткой поджимаем пружинный фиксатор и выводим нижний край щитка комбинации приборов из панели.

Аналогично выводим нижний край щитка с другой стороны.

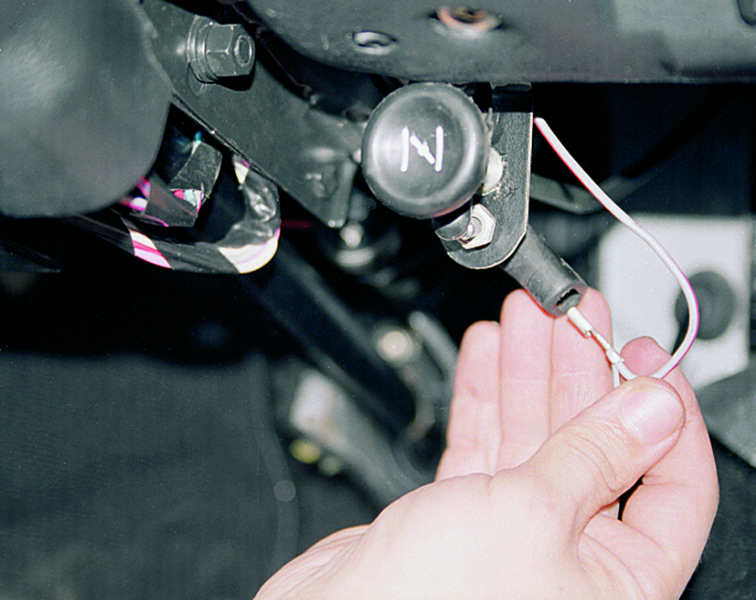

Отсоединяем штекер от выключателя рукоятки управления воздушной заслонкой.

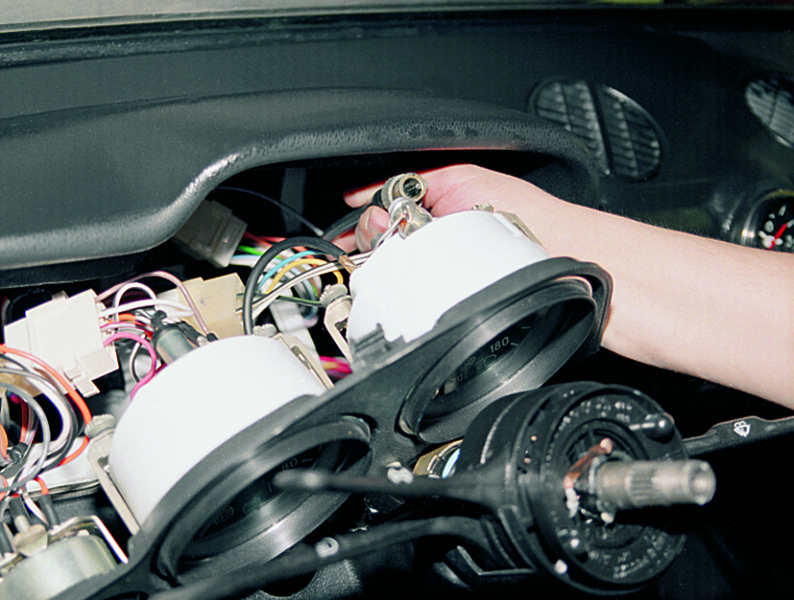

Максимально возможно выдвигаем на себя щиток (для наглядности рулевое колесо снято) и отсоединяем привод от спидометра, отвернув накидную гайку верхнего конца троса.

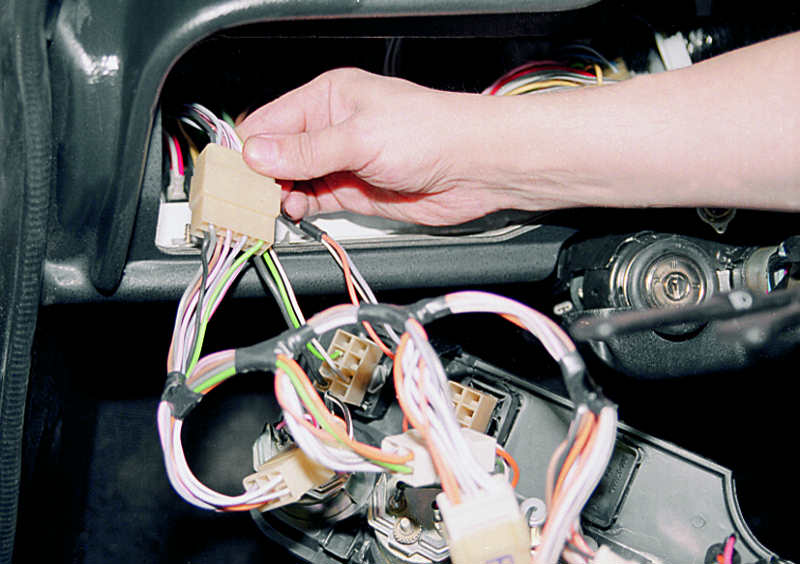

Оставив комбинацию висеть на проводах, разъединяем шестиштекерную...

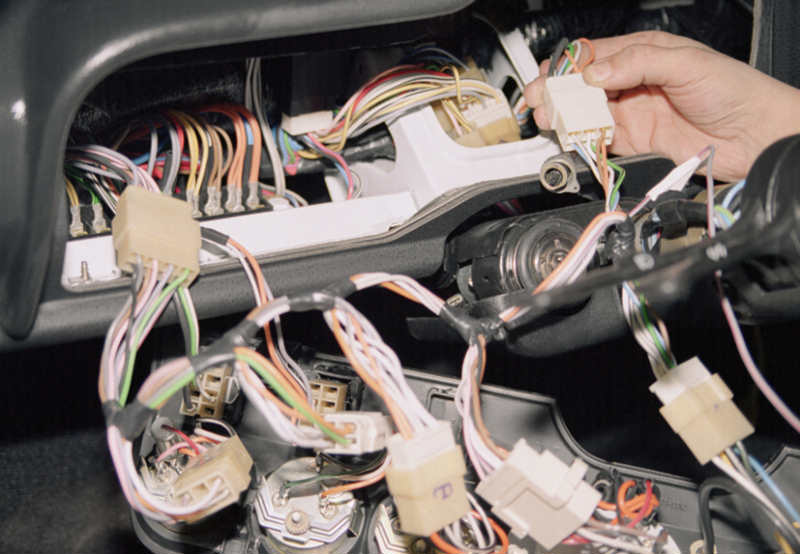

...и восьмиштекерную соединительные колодки приборов.

Снимаем соединительные колодки с выводов выключателей, запомнив или записав места их подсоединения.

Окончательно снимаем комбинацию приборов.
Устанавливаем комбинацию приборов в последовательности, обратной снятию. После соединения всех электрических разъемов подключаем аккумуляторную батарею, включаем зажигание и убеждаемся в правильной работе всех устройств. Затем закрепляем щиток на панели приборов.
